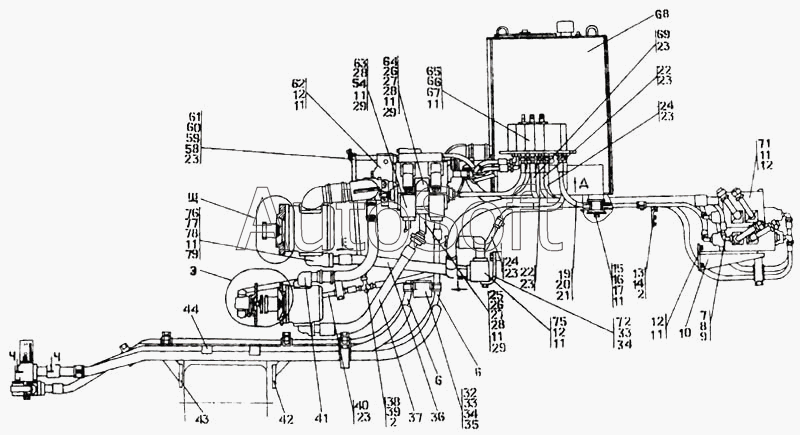

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка гидросистемы
2
2
6
6
6
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
15
16
16
17
17
19
19
20
20
21
21
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
25
25
26
26
26
27
27
27
28
28
28
29
29
29
32
32
33
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
42
42
43
43
44
44
54
54
58
59
59
60
60
61
61
62
62
63
63
64
64
64
64
65
65
66
66
67
67
68
68
69
69
69
69
71
71
72
72
75
75
76
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 6 | 4***П | Рукав диаметр 25 | |
| 6 | 4***П | Рукав диаметр 25 | |
| 7 | К***7 | Кольцо 021-027-36-2-51-1668 ГОСТ 18829-78/ТУ 38.005-84 | |
| 8 | Н***2 | Контргайка | |
| 8 | Н***1 | Контргайка | |
| 9 | Н***1 | Угольник ввертной | |
| 9 | Н***1 | Угольник ввертной | |
| 10 | 3***П | Кронштейн | |
| 10 | 3***П | Кронштейн | |
| 11 | Ш***0 | Шайба 16 ГОСТ 6402-70 | |
| 12 | Б***0 | Болт М16х1,5-6gх35 ГОСТ 7796-70 | |
| 13 | 3***П | Кронштейн | |
| 13 | 3***П | Кронштейн | |
| 14 | Б***0 | Болт М12-6gх30 ГОСТ 7796-70 | |
| 15 | 2***П | Амортизатор | |
| 16 | 2***1 | Шайба | |
| 16 | 2***0 | Шайба | |
| 17 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 19 | 4***П | Рукав высокого давления диаметр 16 армированный | |
| 19 | 4***П | Рукав высокого давления диаметр 16 армированный | |
| 20 | 2***0 | Скоба | |
| 20 | 2***0 | Скоба | |
| 21 | 2***1 | Планка | |
| 21 | 2***0 | Планка | |
| 22 | 4***П | Рукав диаметр 12 | |
| 22 | 4***П | Рукав диаметр 12 | |
| 23 | К***7 | Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 3***П | Распределитель | |
| 24 | 3***П | Распределитель | |
| 24 | 4***П | Рукав диаметр 12 | |
| 24 | 4***П | Рукав диаметр 12 | |
| 25 | 2***П | Переходник | |
| 25 | 2***П | Переходник | |
| 26 | 4***0 | Фланец | |
| 26 | 4***0 | Фланец | |
| 27 | 4***4 | Упор | |
| 27 | 4***0 | Упор | |
| 28 | 4***5 | Шайба защитная | |
| 29 | К***7 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 32 | 2***П | Кронштейн | |
| 32 | 2***П | Кронштейн | |
| 33 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 33 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 34 | Ш***0 | Шайба 20 ГОСТ 6402-70 | |
| 35 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 36 | 3***П | Рукав диаметр 32 | |
| 36 | 3***П | Рукав диаметр 32 | |
| 37 | 4***П | Рукав | |
| 37 | 4***П | Рукав | |
| 38 | 4***П | Тройник | |
| 38 | 4***П | Тройник | |
| 39 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 39 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 40 | 4***П | Рукав диаметр 12 | |
| 40 | 4***П | Рукав диаметр 12 | |
| 42 | 3***П | Кронштейн | |
| 42 | 3***П | Кронштейн | |
| 43 | 3***П | Кронштейн | |
| 43 | 3***П | Кронштейн | |
| 44 | 4***8 | Планка | |
| 44 | 4***0 | Планка | |
| 49 | 3***П | Угольник | |
| 49 | 3***П | Угольник | |
| 54 | 2***5 | Болт М16х1,5-60х85.109.40Х.019 ГОСТ 7795-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх85.109.40Х.029 ГОСТ 7795-70 | |
| 58 | 4***2 | Втулка | |
| 59 | 2***7 | Планка | |
| 59 | 2***0 | Планка | |
| 60 | 2***6 | Скоба | |
| 60 | 2***0 | Скоба | |
| 61 | 4***П | Рукав диаметр 12 | |
| 61 | 4***П | Рукав диаметр 12 | |
| 62 | 3***П | Распределитель | |
| 62 | 3***П | Распределитель | |
| 63 | 3***7 | Фланец | |
| 63 | 3***0 | Фланец | |
| 64 | 2***П | Рукав диаметр 32 | |
| 64 | 2***П | Рукав диаметр 32 | |
| 64 | 3***П | Трубопровод | |
| 64 | 3***П | Трубопровод | |
| 65 | 3***П | Распределитель секционный | |
| 65 | 3***П | Распределитель секционный | |
| 66 | 3***7 | Планка | |
| 66 | 3***0 | Планка | |
| 67 | 2***5 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 67 | 2***0 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 68 | 3***П | Бак гидросистемы | |
| 68 | 3***П | Бак гидросистемы | |
| 69 | 3***П | Трубопровод | |
| 69 | 3***П | Трубопровод | |
| 69 | 4***П | Рукав диаметр 12 | |
| 69 | 4***П | Рукав диаметр 12 | |
| 71 | 3***П | Распределитель секционный | |
| 71 | 3***П | Распределитель секционный | |
| 72 | 2***8 | Кронштейн | |
| 72 | 2***0 | Кронштейн | |
| 75 | 2***7 | Коллектор | |
| 75 | 2***0 | Коллектор | |
| 76 | 4***1 | Корпус | |
| 76 | 4***0 | Корпус | |
| 77 | 7***7 | Шайба защитная | |
| 78 | Б***0 | Болт М16-6gх45 ГОСТ 7796-70 | |
| 79 | К***7 | Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 |
