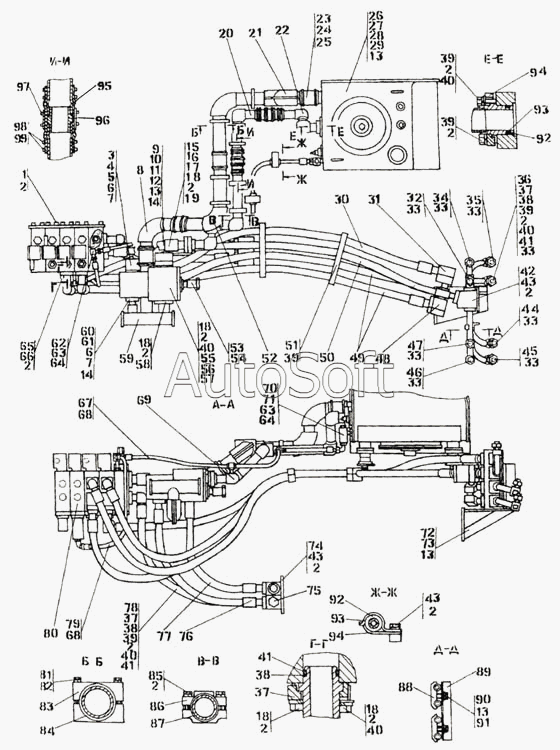

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Установка гидросистемы

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Промтрактор
  4. Т-20.01Я (2000)
  5. Установка гидросистемы
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
14
14
15
15
16
17
17
18
18
18
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
33
33
33
33
33
34
34
35
35
36
36
37
37
37
37
38
38
38
39
39
39
39
39
40
40
40
40
40
40
41
41
41
42
42
43
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
55
56
56
57
57
58
59
59
60
61
62
62
63
63
64
64
64
65
65
66
66
67
67
68
68
69
69
70
70
71
71
72
72
73
74
74
75
75
76
76
77
77
78
78
79
79
80
80
81
82
83
83
84
85
85
86
86
87
88
88
89
89
90
91
91
92
92
92
93
93
93
93
94
94
94
94
94
95
95
96
96
97
97
98
99
99
Позиция на иллюстрации Заводской номер детали Название детали
2001-26-1-20СП 2***П Установка гидросистемы
2001-26-1СП 2***П Установка гидросистемы
Хомуты стяжные червячные Х***е Хомуты стяжные червячные
1 Б***5 Болт М12-6gх35
2 Ш***Г Шайба 12.ОТ.65Г
3 2***3 Фланец
3 2***0 Фланец
3 2***0 Болт М10-6gх40
3 2***0 Болт М10-6gх40
4 Б***0 Болт М10-6gх70
6 Ш***Г Шайба 10.ОТ.65Г
7 К***8 Кольцо 039-045-36-2-51-1668
8 2***П Трубопровод
8 2***П Трубопровод
9 2***П Рукав
9 2***П Рукав
10 4***0 Фланец
10 4***0 Фланец
11 4***4 Упор
11 4***0 Упор
12 4***5 Шайба защитная
13 Ш***Г Шайба 16.ОТ.65Г
14 К***8 Кольцо 042-050-46-2-51-1668
15 4***3 Фланец
15 4***0 Фланец
16 4***9 Шайба защитная
17 2***8 Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70
17 2***0 Болт М12-6gх90.109.40Х029 ГОСТ 7795-70
18 Б***0 Болт М12-6gх40
19 К***3 Кольцо 068-046-46-2-3
20 2***П Трубопровод
20 2***П Трубопровод
21 2***П Трубопровод
21 2***П Трубопровод
22 2***П Трубопровод
22 2***П Трубопровод
23 4***1 Рукав
23 4***0 Рукав
24 5***П Хомут
24 5***П Хомут
25 Х***2 Хомут 1085-У-02
26 2***П Бак гидросистемы
26 2***П Бак гидросистемы
27 2***П Амортизатор
28 2***1 Шайба
28 2***0 Шайба
29 2***0 Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70
29 2***0 Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70
30 4***П Рукав d25
30 4***П Рукав d25
31 2***П Трубопровод
31 2***П Трубопровод
32 2***9 Угольник
32 2***0 Угольник
33 2***П Заглушка
33 2***П Заглушка
34 2***П Трубопровод
34 2***П Трубопровод
35 2***П Трубопровод
35 2***П Трубопровод
36 2***П Трубопровод
36 2***П Трубопровод
37 2***3 Фланец
37 2***0 Фланец
38 4***8 Кольцо защитное
39 Б***0 Болт М12х1,25-6gх40
40 3***0 Шайба 12х2.01.10.019 ГОСТ 11371-78
40 3***0 Шайба 12х2.01.10.0221 ГОСТ 11371-78
41 К***8 Кольцо 032-038-36-2-51-1668
42 2***0 Коллектор
42 2***0 Коллектор
43 Б***5 Болт М12х1,25-6gх25
44 2***П Трубопровод
44 2***П Трубопровод
45 2***1 Трубопровод
45 2***П Трубопровод
46 2***П Трубопровод
46 2***П Трубопровод
47 2***П Трубопровод
47 2***П Трубопровод
48 2***П Трубопровод
48 2***П Трубопровод
49 3***П Рукав d25
49 3***П Рукав d25
50 3***П Рукав d25
50 3***П Рукав d25
51 2***7 Бугель
51 2***0 Бугель
52 2***П Трубопровод
52 2***П Трубопровод
53 2***2 Муфта
54 5***7 Кольцо С34 ГОСТ 13940-86
55 К***1 Кольцо 100-110-58-2-ИРП 1314-1
56 Н***Л Насос НШ100-50-4-Л
56 Н***Т Насос НШ100-50-4-ЛТ
57 Н***Л Насос НШ100А-50А-3-Л
57 Н***Т Насос НШ100А-50А-3-ЛТ
58 К***8 Кольцо 060-070-58-2-51-1668
59 2***П Трубопровод
59 2***П Трубопровод
60 2***П Фланец
61 Б***0 Болт М10-6gх30
62 2***П Тройник
62 2***П Тройник
63 0***8 Кольцо
64 Н***2 Контргайка
64 Н***1 Контргайка
65 2***3 Фланец
65 2***0 Фланец
66 2***6 Болт М12-6gх75
66 2***0 Болт М12-6gх75
67 4***П Рукав диаметр 12
67 4***П Рукав диаметр 12
68 К***8 Кольцо 012-016-25-2-51-1668
69 2***П Трубопровод
69 2***П Трубопровод
70 2***П Клапан
70 2***П Клапан
71 5***7 Угольник ввертной
71 5***0 Угольник ввертной
72 2***П Кронштейн
72 2***П Кронштейн
73 Б***5 Болт М16х1,5-6gх35
74 2***1 Планка
74 2***0 Планка
75 2***П Клапан
75 2***П Клапан
76 4***П Рукав d25
76 4***П Рукав d25
77 4***П Рукав d25
77 4***П Рукав d25
78 3***П Рукав d25
78 3***П Рукав d25
79 4***П Рукав d12
79 4***П Рукав d12
80 2***П Распределитель секционный
80 2***П Распределитель секционный
81 Б***0 Болт М8-6gх70
82 Ш***Г Шайба 8Т.65Г
83 3***5 Бугель
83 3***0 Бугель
84 7***1 Прокладка
85 2***0 Болт М12х1,25-6gх45
85 2***0 Болт М12х1,25-6gх45
86 5***5 Бугель
86 5***0 Бугель
87 7***4 Прокладка
88 2***6 Планка
88 2***0 Планка
89 2***8 Уголок
89 2***0 Уголок
90 Б***5 Болт М16-6gх45
91 3***0 Шайба 16.01.20.019 ГОСТ 11371-78
91 3***0 Шайба 16.01.20.0221 ГОСТ 11371-78
92 4***2 Втулка
92 7***7 Шайба защитная
93 2***6 Скоба
93 2***0 Скоба
93 К***8 Кольцо 050-060-58-2-51-1668
94 2***7 Планка
94 2***0 Планка
94 2***2 Фланец
94 2***0 Фланец
95 4***3 Рукав
95 4***0 Рукав
96 5***7 Втулка
96 5***0 Втулка
97 2***6 Бандаж
97 2***0 Бандаж
98 Х***2 Хомут 1070-У-02
99 5***П Хомут
99 5***П Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
