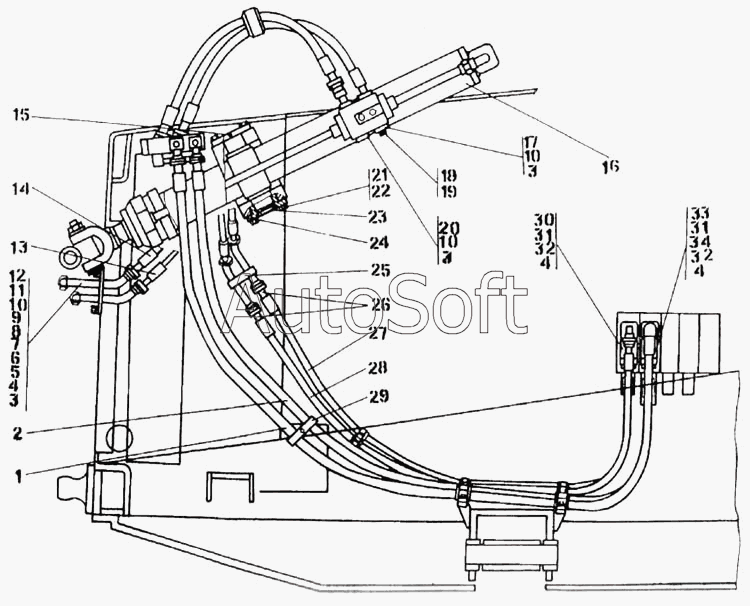

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Установка гидроцилиндров
1
1
2
2
3
3
3
4
4
4
5
6
7
7
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-10-20СП | 2***П | Установка гидроцилиндров | |
| 2001-26-10СП | 2***П | Установка гидроцилиндров | |
| 1 | 3***П | Рукав d25 | |
| 1 | 3***П | Рукав d25 | |
| 2 | 4***П | Рукав диаметр 25 | |
| 2 | 4***П | Рукав диаметр 25 | |
| 3 | К***3 | Кольцо 002-028-36-2-3 | |
| 4 | Ш***Г | Шайба 12.ОТ.65Г | |
| 5 | Ш***Г | Шайба 10.ОТ.65Г | |
| 6 | Г***6 | Гайка М12-6Н.6 | |
| 7 | 2***3 | Болт 3М12х85 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт 3М12-6gх85 | |
| 8 | Б***0 | Болт М10-6gх30 | |
| 9 | 4***5 | Заглушка | |
| 9 | 4***0 | Заглушка | |
| 10 | 2***3 | Кольцо защитное | |
| 11 | 2***5 | Фланец | |
| 11 | 2***0 | Фланец | |
| 12 | 2***П | Трубопровод | |
| 12 | 2***П | Трубопровод | |
| 13 | 2***П | Рукав d16 | |
| 13 | 2***П | Рукав d16 | |
| 14 | 2***П | Рукав d16 | |
| 14 | 2***П | Рукав d16 | |
| 15 | 7***П | Масленка | |
| 15 | 7***П | Масленка | |
| 16 | 2***П | Гидроцилиндр d.125 | |
| 16 | 2***П | Гидроцилиндр d.125 | |
| 17 | 2***1 | Заглушка | |
| 17 | 2***0 | Заглушка | |
| 18 | 3***5 | Пробка | |
| 18 | 3***0 | Пробка | |
| 19 | К***. | Кольцо 007-011-25-2-51-1668 / ТУ 31.005.204-84 | |
| 20 | 2***0 | Заглушка | |
| 20 | 2***0 | Заглушка | |
| 21 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 22 | Ш***Г | Шайба 16.ОТ.65Г | |
| 23 | 2***2 | Заглушка | |
| 23 | 2***0 | Заглушка | |
| 24 | 2***0 | Крышка | |
| 25 | 2***0 | Бугель | |
| 25 | 2***0 | Бугель | |
| 26 | 2***П | Трубопровод | |
| 26 | 2***П | Трубопровод | |
| 27 | 2***П | Рукав d16 | |
| 27 | 2***П | Рукав d16 | |
| 28 | 2***П | Рукав d16 | |
| 28 | 2***П | Рукав d16 | |
| 29 | 2***1 | Бугель | |
| 29 | 2***0 | Бугель | |
| 30 | 2***4 | Фланец | |
| 30 | 2***0 | Фланец | |
| 31 | 4***8 | Кольцо защитное | |
| 32 | 2***6 | Болт М12-6gх75 | |
| 32 | 2***0 | Болт М12-6gх75 | |
| 33 | 2***3 | Фланец | |
| 33 | 2***0 | Фланец | |
| 34 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 |
