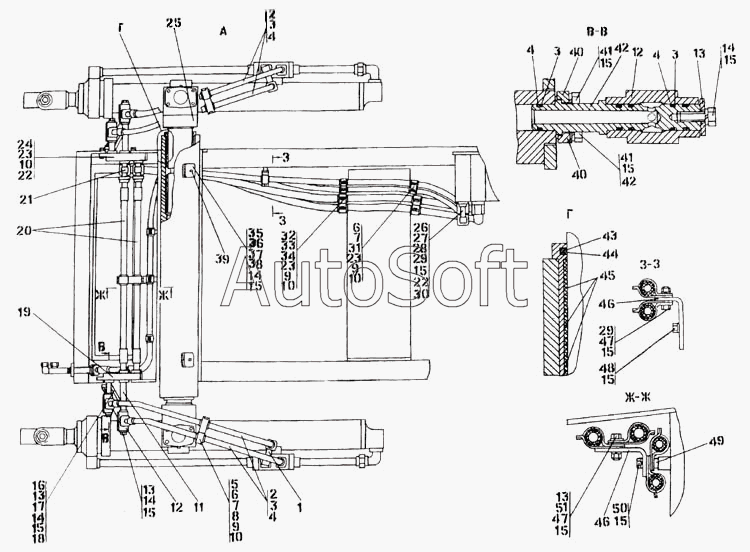

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2000). Установка гидроцилиндров
1
1
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
6
7
7
7
8
8
9
9
9
10
10
10
10
11
11
12
12
12
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
29
29
30
31
32
32
33
33
34
35
36
36
37
37
38
38
39
39
40
40
40
41
41
42
42
42
42
42
43
44
45
46
46
46
47
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Трубопровод | |
| 1 | 2***П | Трубопровод | |
| 2 | 2***П | Рукав d20 | |
| 2 | 2***П | Рукав d20 | |
| 3 | 2***3 | Кольцо защитное | |
| 4 | К***3 | Кольцо 022-028-36-2-3 | |
| 5 | 2***2 | Прокладка | |
| 5 | 2***0 | Прокладка | |
| 6 | 2***0 | Скоба | |
| 6 | 2***0 | Скоба | |
| 7 | 2***1 | Планка | |
| 7 | 2***0 | Планка | |
| 8 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 9 | Г***Н | Гайка М16х1,5-6Н | |
| 10 | Ш***Г | Шайба 16.ОТ.65Г | |
| 11 | 2***1 | Переходник | |
| 11 | 2***0 | Переходник | |
| 12 | 2***3 | Коллектор | |
| 12 | 2***0 | Коллектор | |
| 13 | 3***1 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | Б***0 | Болт М12х1,25-6gх30 | |
| 15 | Ш***Г | Шайба 12.ОТ.65Г | |
| 16 | 2***3 | Серьга | |
| 16 | 2***0 | Серьга | |
| 17 | 5***1 | Банка | |
| 18 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 19 | 2***П | Коллектор | |
| 19 | 2***П | Коллектор | |
| 20 | 2***П | Рукав d20 | |
| 20 | 2***П | Рукав d20 | |
| 21 | 2***П | Тройник | |
| 21 | 2***П | Тройник | |
| 22 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 23 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 24 | 2***П | Коллектор | |
| 24 | 2***П | Коллектор | |
| 25 | 2***П | Ось | |
| 25 | 2***П | Ось | |
| 26 | 2***П | Трубопровод | |
| 26 | 2***П | Трубопровод | |
| 27 | 2***3 | Фланец | |
| 27 | 2***0 | Фланец | |
| 28 | 4***8 | Кольцо защитное | |
| 29 | Б***5 | Болт М12-6gх35 | |
| 30 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 31 | 4***5 | Втулка | |
| 32 | 2***0 | Скоба | |
| 32 | 2***0 | Скоба | |
| 33 | 2***1 | Планка | |
| 33 | 2***0 | Планка | |
| 34 | 4***3 | Втулка | |
| 35 | 4***4 | Стопор | |
| 36 | 4***9 | Крышка | |
| 36 | 4***0 | Крышка | |
| 37 | 3***5 | Шайба | |
| 37 | 3***0 | Шайба | |
| 38 | 7***3 | Прокладка | |
| 38 | 7***0 | Прокладка | |
| 39 | 7***П | Масленка | |
| 39 | 7***П | Масленка | |
| 40 | 2***5 | Фланец | |
| 40 | 2***0 | Фланец | |
| 41 | Б***0 | Болт М10-6gх30 | |
| 42 | 2***8 | Переходник | |
| 42 | 2***0 | Переходник | |
| 42 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 42 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 43 | К***8 | Кольцо 135-145-58-2-51-1668 | |
| 44 | 2***5 | Кольцо уплотнительное | |
| 45 | 2***7 | Втулка опорная | |
| 46 | 3***5 | Планка | |
| 46 | 3***0 | Планка | |
| 47 | Г***6 | Гайка М12-6Н.6 | |
| 48 | Б***5 | Болт М12х1,25-6gх25 | |
| 49 | 4***1 | Втулка | |
| 50 | М***5 | Болт | |
| 51 | 2***0 | Болт М12х1,25-6gх40 ГОСТ 7798-70 | |
| 51 | 2***0 | Болт М12х40 ГОСТ 7798-70 |
