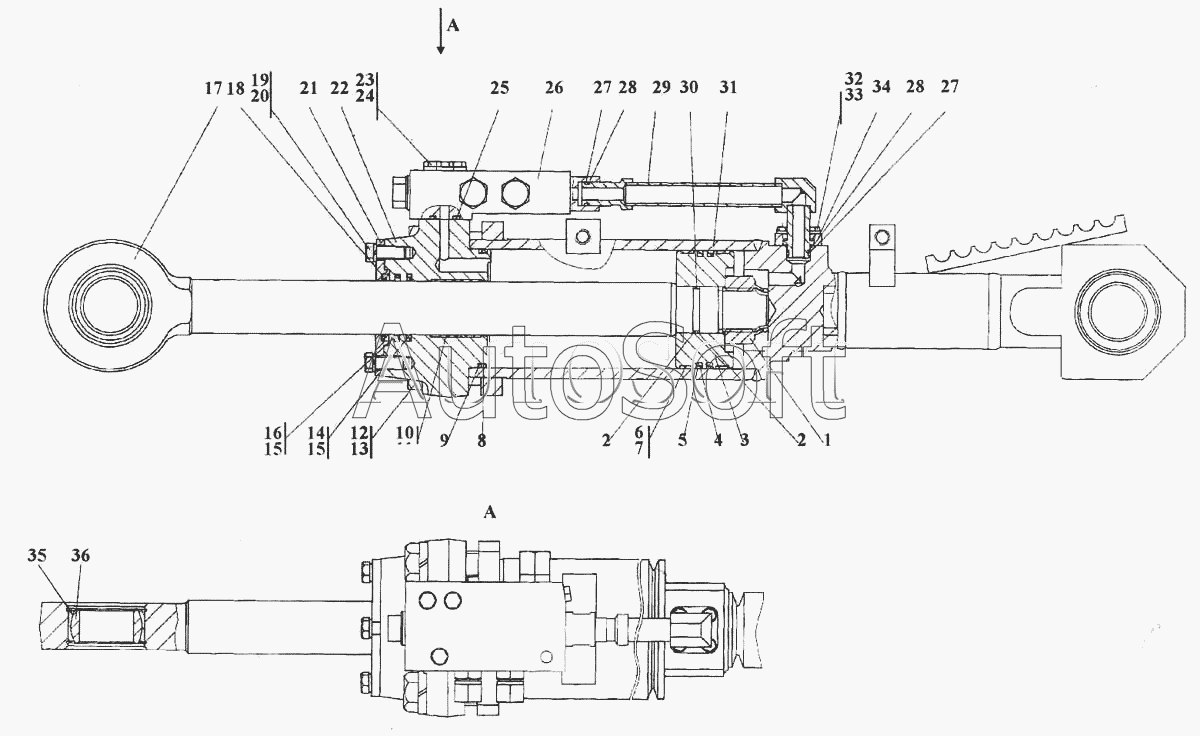

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Гидрораскос (для модели Т-11.01ЯМ)
1
2
2
3
4
5
6
7
8
9
10
12
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
23
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011101-93-561-01-20СП | 0***П | Гидрораскос | |
| 011101-93-561-01СП | 0***П | Гидрораскос | |
| 1 | 1***1 | Гайка специальная | |
| 2 | 2***8 | Шайба защитная | |
| 3 | 0***3 | Поршень | |
| 4 | 3***5 | Кольцо уплотнительное | |
| 5 | К***8 | Кольцо 125-135-58-2-51-1668 | |
| 6 | 3***4 | Втулка опорная | |
| 7 | К***5 | Кольцо опорно-направляющее поршневое Е21Т-140-15-3,5 ТУ18.0105-95 | |
| 8 | К***1 | Кольцо 130-140-58-2-ИРП1314-1 | |
| 9 | 2***0 | Кольцо защитное | |
| 10 | 3***1 | Кольцо штоковое | |
| 12 | 3***2 | Шайба | |
| 12 | 3***0 | Шайба | |
| 13 | 2***5 | Болт М30х2-6gх90 | |
| 13 | 2***0 | Болт М30х2-6gх90 | |
| 14 | 1***1 | Кольцо уплотнительное | |
| 15 | К***8 | Кольцо 070-080-58-2-51-1668 | |
| 16 | 3***1 | Кольцо уплотнительное | |
| 17 | 0***1 | Шток | |
| 17 | 0***0 | Шток | |
| 18 | 2***П | Грязесъемник 3-d | |
| 19 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 20 | Ш***Т | Шайба 16 ОТ | |
| 21 | 3***8 | Скребок | |
| 22 | 0***1 | Крышка | |
| 23 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 23 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 24 | Ш***Т | Шайба 12 ОТ | |
| 25 | К***8 | Кольцо 020-025-30-2-51-1668 | |
| 26 | 0***П | Гидрозамок | |
| 27 | К***8 | Кольцо 022-028-36-2-51-1668 | |
| 28 | 2***3 | Кольцо защитное | |
| 29 | 0***П | Трубопровод | |
| 29 | 0***П | Трубопровод | |
| 30 | К***8 | Кольцо 049-055-36-2-51-1668 | |
| 31 | 0***П | Корпус | |
| 32 | Б***0 | Болт М10-6gх30 | |
| 33 | Ш***Т | Шайба 10 ОТ | |
| 34 | 2***5 | Фланец | |
| 34 | 2***0 | Фланец | |
| 35 | 7***8 | Кольцо С90 | |
| 36 | П***0 | Подшипник ШСП60 ТУ37.553.130-90 |
