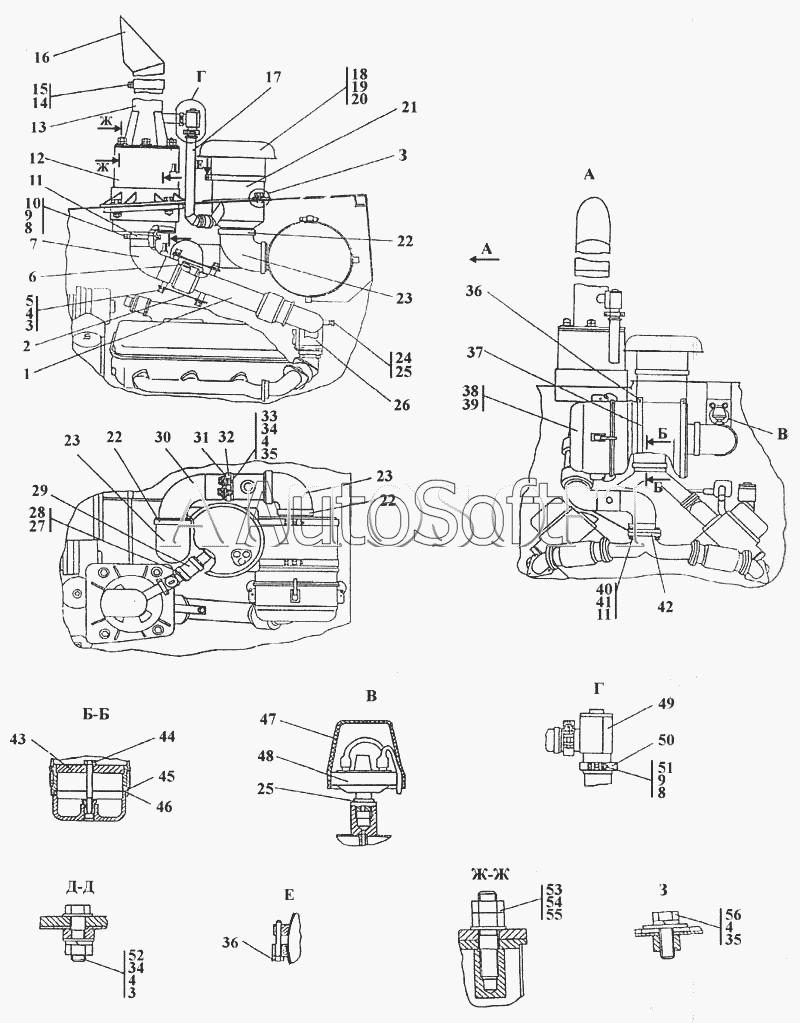

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка систем воздухоочистки и выпуска
33
40
40
39
38
37
37
36
36
36
35
35
35
34
34
41
32
31
31
30
30
29
29
28
28
27
49
56
56
55
55
54
54
53
52
52
51
26
48
47
46
44
44
45
45
43
43
42
5
13
12
12
11
11
10
9
9
8
8
7
7
6
13
5
4
4
4
4
3
3
3
2
1
1
50
50
20
26
25
25
24
24
23
23
23
22
22
22
22
21
21
20
19
19
18
18
17
17
16
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-05-1-20СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1102-05-1СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1 | 1***П | Корпус | |
| 1 | 1***П | Корпус | |
| 2 | 2***1 | Пластина | |
| 3 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 4 | Ш***0 | Шайба 10 ОТ ГОСТ 6402-70 | |
| 5 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 6 | 4***3 | Кольцо | |
| 7 | 1***П | Газовод | |
| 7 | 1***П | Газовод | |
| 8 | Ш***0 | Шайба 8 Т ГОСТ 6402-70 | |
| 9 | Г***8 | Гайка 8 | |
| 10 | Б***0 | Болт М8-6gх70 | |
| 11 | 4***П | Половина хомута | |
| 12 | 1***П | Глушитель | |
| 12 | 1***П | Глушитель | |
| 13 | 1***П | Труба выпускная | |
| 13 | 1***П | Труба выпускная | |
| 14 | Ш***0 | Шайба 10 ОТ ГОСТ 6402-70 | |
| 15 | Б***0 | Болт М10-6gх50 | |
| 16 | 1***П | Труба | |
| 16 | 1***П | Труба | |
| 17 | 1***П | Труба | |
| 17 | 1***П | Труба | |
| 18 | 1***П | Хомут | |
| 18 | 1***П | Хомут | |
| 19 | 1***П | Воздухозаборник | |
| 19 | 1***П | Воздухозаборник | |
| 20 | 4***П | Воздухозаборник | |
| 20 | 4***П | Воздухозаборник | |
| 21 | 1***П | Воздухоочиститель | |
| 21 | 1***П | Воздухоочиститель | |
| 22 | 2***П | Хомут | |
| 22 | 2***П | Хомут | |
| 23 | 5***5 | Шланг угловой ТУ38.105.823-88 | |
| 24 | 3***0 | Пробка | |
| 24 | 3***0 | Пробка | |
| 25 | К***2 | Кольцо 14х20 МН 4152-62 | |
| 26 | 1***П | Газовод | |
| 26 | 1***П | Газовод | |
| 27 | Х***У | Хомут стяжной червячный 1055-У-02 ПО4.435.002ТУ | |
| 28 | 4***П | Хомут | |
| 28 | 4***П | Хомут | |
| 29 | 4***1 | Рукав | |
| 29 | 4***0 | Рукав | |
| 30 | 1***П | Воздуховод | |
| 30 | 1***П | Воздуховод | |
| 31 | 1***П | Кронштейн | |
| 31 | 1***П | Кронштейн | |
| 32 | 4***П | Хомут | |
| 33 | Б***0 | Болт М12х1,25-6gх40 | |
| 34 | Г***5 | Гайка М12х1,25 | |
| 35 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 35 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 36 | 2***0 | Болт | |
| 36 | 2***0 | Болт | |
| 37 | 1***П | Хомут | |
| 37 | 1***П | Хомут | |
| 38 | 7***2 | Фильтр воздушный ТУ37.104.022-89 | |
| 39 | 7***3 | Фильтр воздушный ТУ37.104.022-89 | |
| 40 | 2***4 | Болт 3М10-6gх45 | |
| 40 | 2***0 | Болт 3М10-6gх45 | |
| 41 | 3***5 | Гайка М10 | |
| 42 | 1***3 | Прокладка | |
| 43 | 1***4 | Планка | |
| 43 | 1***0 | Планка | |
| 44 | 2***1 | Болт 3М10-6gх80 | |
| 44 | 2***0 | Болт 3М10-6gх80 | |
| 45 | 1***3 | Труба | |
| 45 | 1***0 | Труба | |
| 46 | П***А | Прокладка 236-1109045-А | |
| 47 | 4***2 | Колпачок защитный | |
| 48 | Д***0 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 | |
| 49 | 4***П | Клапан | |
| 50 | 4***5 | Хомут | |
| 50 | 4***0 | Хомут | |
| 51 | Б***0 | Болт М8-6gх30 | |
| 52 | 2***0 | Болт М12х1,25-6gх45 | |
| 52 | 2***0 | Болт М12х1,25-6gх45 | |
| 53 | Г***5 | Гайка М16х1,5 | |
| 54 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 54 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 55 | 2***0 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.013 ГОСТ 22034-76 | |
| 55 | 2***0 | Шпилька М16х(2-3n/1,5-6g)х55 | |
| 56 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 56 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
