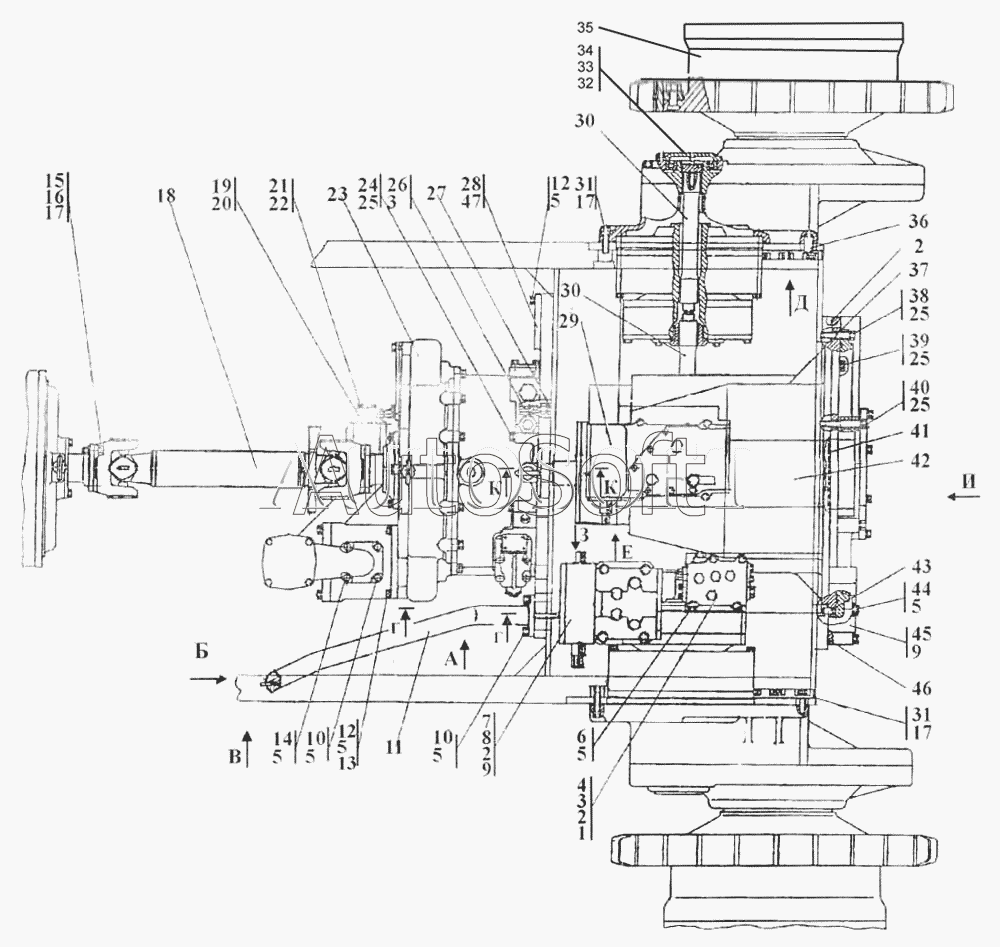

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка трансмиссии
1
2
2
2
3
3
4
4
5
5
5
5
5
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
25
25
26
26
27
27
28
29
29
30
30
31
31
31
32
33
34
35
35
36
37
38
38
39
39
40
40
41
42
42
43
44
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-16-1-20СП | 1***П | Установка трансмиссии | |
| 1101-16-1СП | 1***П | Установка трансмиссии | |
| 1 | К***8 | Кольцо 040-048-46-2-51-1668 | |
| 2 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 3 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 4 | 1***П | Делитель потока | |
| 4 | 1***П | Делитель потока | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 7 | 1***П | Блок управления | |
| 7 | 1***П | Блок управления | |
| 8 | К***8 | Кольцо 022-026-25-2-51-1668 | |
| 9 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 10 | Б***0 | Болт М12-6gх30 | |
| 11 | 1***П | Горловина | |
| 11 | 1***П | Горловина | |
| 12 | Б***5 | Болт М12-6gх35 | |
| 13 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 14 | 2***9 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 16 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 1***1 | Вал карданный | |
| 18 | 1***0 | Вал карданный | |
| 19 | 1***П | Фланец | |
| 20 | К***8 | Кольцо 020-025-30-2-51-1668 | |
| 21 | 2***0 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 21 | 2***0 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 22 | Ш***Т | Шайба 8 Т | |
| 23 | 1***П | Гидротрансформатор с редуктором при вода насосов | |
| 23 | 1***П | Гидротрансформатор с редуктором привода насосов | |
| 24 | 2***3 | Болт М14х1,5-6gх80 | |
| 24 | 2***0 | Болт М14х1,5-6gх80 | |
| 25 | Ш***Т | Шайба 14 ОТ | |
| 26 | 4***П | Рукав диаметр 12 | |
| 26 | 4***П | Рукав диаметр 12 | |
| 27 | 5***8 | Штуцер ввертной | |
| 27 | 5***0 | Штуцер ввертной | |
| 28 | 1***1 | Крышка | |
| 29 | 1***П | Блок управления | |
| 29 | 1***П | Блок управления | |
| 30 | 1***П | Торсион | |
| 31 | 2***1 | Болт М16-6gх50 | |
| 31 | 2***0 | Болт М16-6gх50 | |
| 32 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 33 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 34 | 1***8 | Крышка | |
| 35 | 1***П | Передача бортовая, фрикцион и тормоз | |
| 35 | 1***П | Передача бортовая, фрикцион и тормоз | |
| 36 | 3***0 | Штифт | |
| 37 | 4***2 | Кольцо | |
| 38 | 2***2 | Болт М14х1,5-6gх65 | |
| 38 | 2***0 | Болт М14х1,5-6gх65 | |
| 39 | 2***1 | Болт М14х1,5-6gх45 | |
| 39 | 2***0 | Болт М14х1,5-6gх45 | |
| 40 | 2***7 | Болт | |
| 40 | 2***0 | Болт | |
| 41 | К***8 | Кольцо 026-032-36-2-51-1668 | |
| 42 | 1***П | Блок трансмиссии | |
| 42 | 1***П | Блок трансмиссии | |
| 43 | 3***2 | Штифт | |
| 44 | 2***3 | Болт 3М12х85 ГОСТ 7796-70 | |
| 44 | 2***0 | Болт 3М12-6gх85 | |
| 45 | 1***П | Фильтр | |
| 45 | 1***П | Фильтр | |
| 46 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 47 | К***3 | Кольцо 104-110-36-2-3 |
