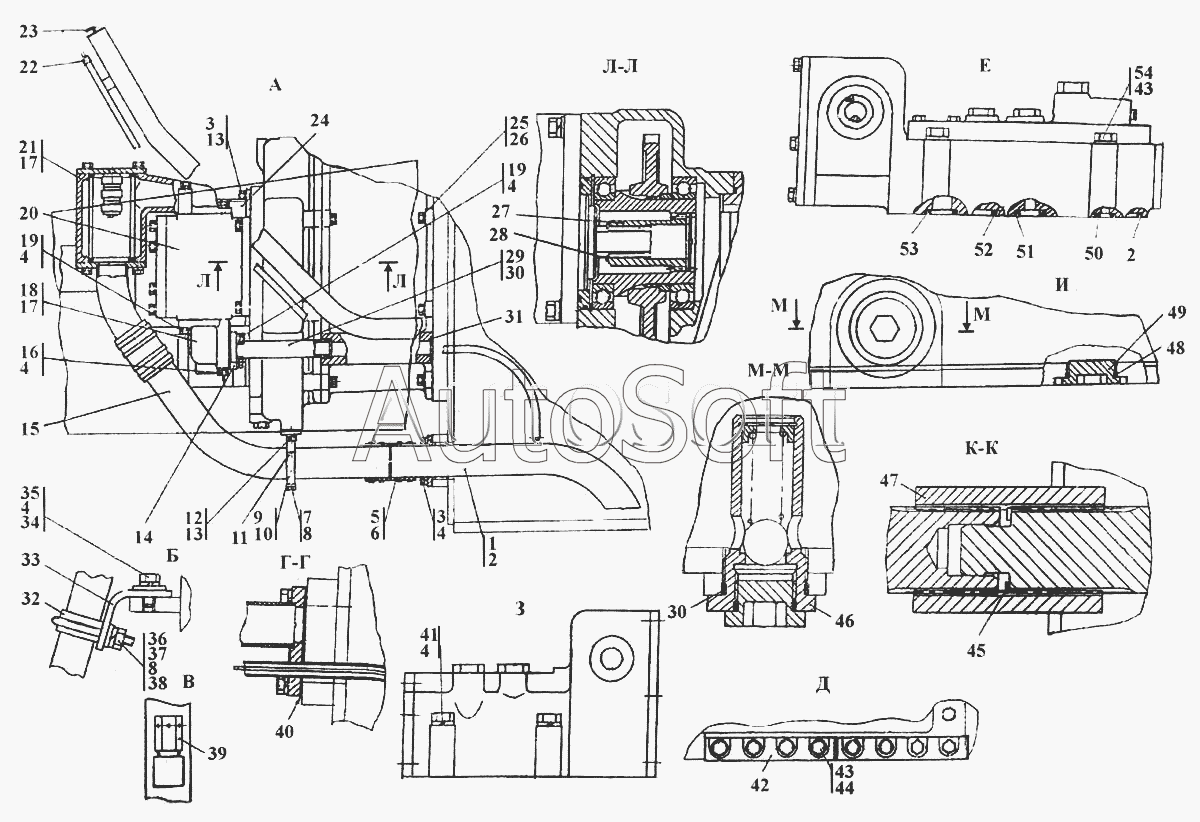

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка трансмиссии
1
1
2
2
3
3
4
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
33
34
34
35
36
36
37
38
38
39
39
40
40
41
41
42
42
43
43
43
44
45
46
46
45
47
48
49
49
50
51
52
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-16-1-20СП | 1***П | Установка трансмиссии | |
| 1101-16-1СП | 1***П | Установка трансмиссии | |
| 1 | 1***П | Трубопровод | |
| 1 | 1***П | Трубопровод | |
| 2 | К***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 3 | Б***5 | Болт М12-6gх25 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 4***1 | Рукав | |
| 5 | 4***0 | Рукав | |
| 6 | Х***У | Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ | |
| 7 | 2***0 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 7 | 2***0 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 8 | Ш***Т | Шайба 8 Т | |
| 9 | 1***3 | Бугель | |
| 9 | 1***0 | Бугель | |
| 10 | 4***0 | Уплотнение | |
| 11 | 1***П | Опора | |
| 11 | 1***П | Опора | |
| 12 | Б***0 | Болт М10-6gх20 | |
| 13 | Ш***Т | Шайба 10 ОТ | |
| 14 | 2***3 | Фланец | |
| 14 | 2***0 | Фланец | |
| 15 | 1***5 | Труба | |
| 15 | 1***0 | Труба | |
| 16 | 2***1 | Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт 3М12-6gх110 | |
| 17 | К***8 | Кольцо 060-070-58-2-51-1668 | |
| 18 | 1***2 | Фланец | |
| 18 | 1***0 | Фланец | |
| 19 | Б***0 | Болт М12-6gх30 | |
| 20 | Н***3 | Насос НШ100А-3 | |
| 20 | Н***Т | Насос НШ100А-3Т | |
| 21 | 1***П | Заборник | |
| 21 | 1***П | Заборник | |
| 22 | 1***П | Линейка | |
| 23 | 2***П | Пробка | |
| 23 | 2***П | Пробка | |
| 24 | 1***П | Кожух | |
| 24 | 1***П | Кожух | |
| 25 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 25 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 26 | Ш***Т | Шайба 14 ОТ | |
| 27 | 2***3 | Муфта | |
| 28 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 29 | 1***П | Труба | |
| 29 | 1***П | Труба | |
| 30 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 31 | К***8 | Кольцо 039-045-36-2-51-1668 | |
| 32 | 4***4 | Пластина | |
| 33 | 2***5 | Кронштейн | |
| 33 | 2***0 | Кронштейн | |
| 34 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 34 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 35 | Б***5 | Болт М12х1,25-6gх25 | |
| 36 | 2***7 | Хомут | |
| 36 | 2***0 | Хомут | |
| 37 | Г***8 | Гайка М8 | |
| 38 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 38 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 39 | 4***П | Сапун | |
| 39 | 4***П | Сапун | |
| 40 | 4***0 | Прокладка | |
| 40 | 4***0 | Прокладка | |
| 41 | 2***9 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 | |
| 41 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 42 | 1***4 | Планка | |
| 42 | 1***0 | Планка | |
| 43 | 2***1 | Болт М16-6gх50 | |
| 43 | 2***0 | Болт М16-6gх50 | |
| 44 | Ш***Т | Шайба 16 ОТ | |
| 45 | 5***0 | Кольцо С38 ГОСТ 13941-86 | |
| 45 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 46 | 1***П | Клапан | |
| 46 | 1***П | Клапан | |
| 47 | 1***6 | Муфта | |
| 48 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 49 | 7***0 | Пробка | |
| 49 | 7***0 | Пробка | |
| 50 | К***8 | Кольцо 014-018-25-2-51-1668 | |
| 51 | К***8 | Кольцо 025-030-30-2-51-1668 | |
| 52 | К***8 | Кольцо 049-055-36-2-51-1668 | |
| 53 | К***3 | Кольцо 034-038-25-2-3 | |
| 54 | 2***3 | Болт 3М12х85 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт 3М12-6gх85 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
