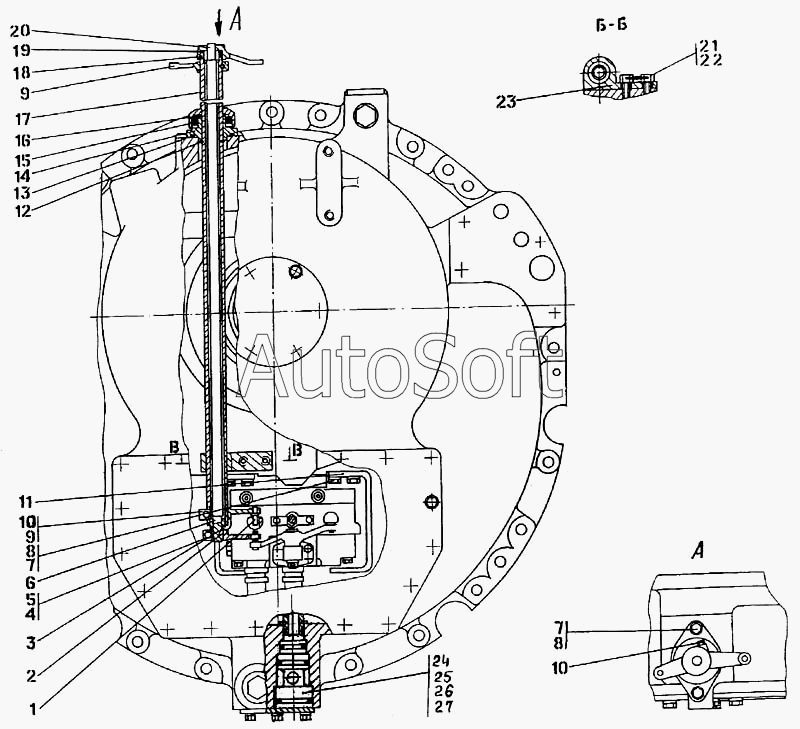

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Коробка передач с системой гидроуправления
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-12-11СП | 5***П | Коробка передач с системой гидроуправления | |
| 1 | 2***0 | Палец | |
| 2 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 3 | 2***2 | Шайба | |
| 4 | 2***5 | Рычаг | |
| 5 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 6 | 2***2 | Втулка | |
| 7 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 9 | 2***3 | Рычаг | |
| 10 | Б***0 | Болт М8-6gх35.35.88.35.019 ГОСТ 7796-70 | |
| 11 | 5***3 | Кронштейн | |
| 12 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 13 | К***4 | Кольцо 060-070-58-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 14 | 2***4 | Крышка | |
| 15 | М***8 | Манжета 1,2-45х65-3 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 16 | 2***2 | Шайба | |
| 17 | 5***П | Вал | |
| 18 | К***4 | Кольцо 030-035-30-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 19 | 2***1 | Шайба | |
| 20 | 5***П | Рычаг | |
| 21 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 22 | К***6 | Проволока ГОСТ 792-67 | |
| 23 | 2***6 | Кронштейн | |
| 24 | 5***П | Клапан приоритета | |
| 25 | К***3 | Кольцо 066-071-3 0-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 26 | К***3 | Кольцо 069-075-36-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 27 | К***4 | Кольцо 050-055-30-2-3-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 |
