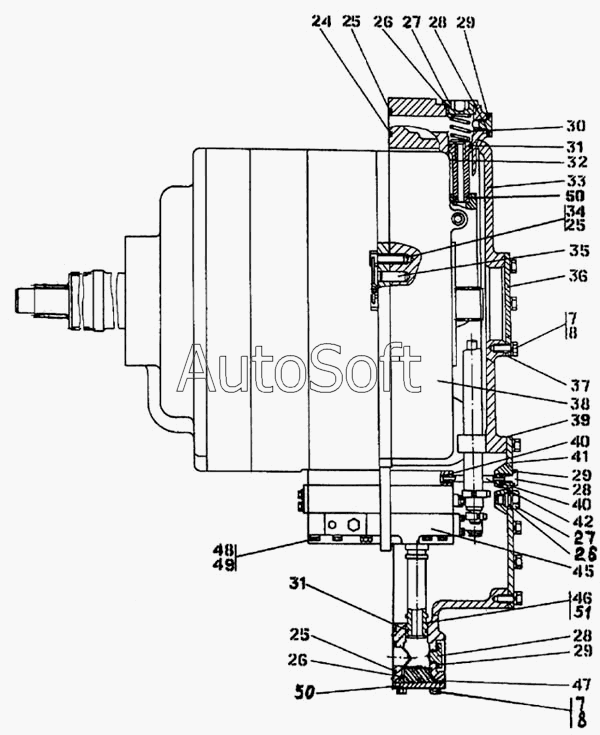

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Коробка передач с системой гидроуправления
39
33
34
35
36
37
37
38
39
33
40
40
41
42
45
46
48
49
50
50
27
7
8
8
24
24
25
25
25
26
26
26
7
27
28
28
28
29
29
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 7 | Б***0 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 8 | Ш***0 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 22 | К***6 | Проволока ГОСТ 792-67 | |
| 24 | 4***3 | Кольцо | |
| 24 | 4***0 | Кольцо | |
| 25 | К***4 | Кольцо 042-050-46-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 26 | К***3 | Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 | |
| 27 | 7***0 | Пробка | |
| 27 | 7***0 | Пробка | |
| 28 | 3***0 | Пробка | |
| 28 | 3***0 | Пробка | |
| 29 | К***4 | Кольцо 018-022-25-2-ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 30 | 3***6 | Пружина | |
| 31 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 32 | 5***2 | Втулка | |
| 33 | 5***0 | Корпус | |
| 33 | 5***0 | Корпус | |
| 34 | 2***1 | Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 7***7 | Штифт | |
| 36 | 5***5 | Крышка | |
| 37 | 4***0 | Прокладка | |
| 37 | 4***0 | Прокладка | |
| 38 | 5***П | Коробка передач планетарная | |
| 39 | 4***1 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 41 | 5***7 | Крышка | |
| 42 | 5***4 | Втулка | |
| 45 | 2***П | Блок управления | |
| 46 | 5***9 | Втулка | |
| 48 | 2***6 | Болт | |
| 49 | 3***5 | Шайба | |
| 50 | 5***8 | Крышка |
