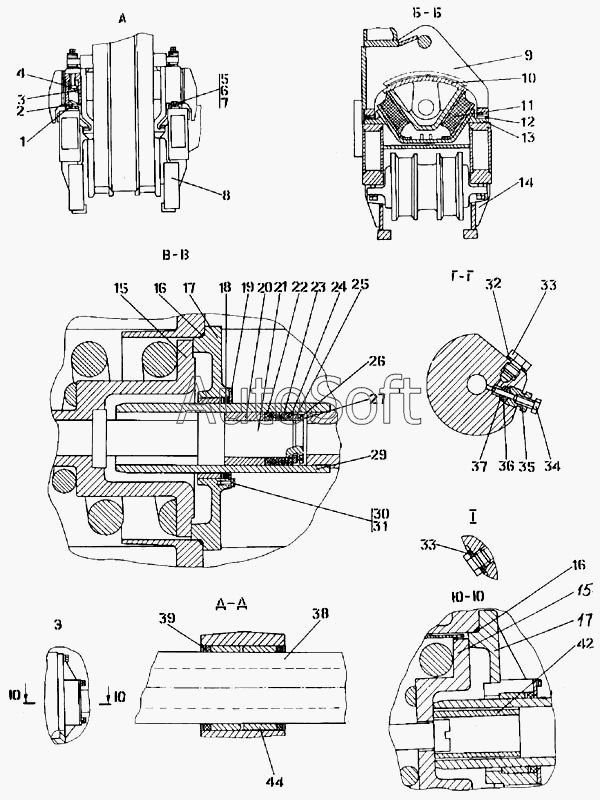

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Тележка
31
22
23
24
25
26
27
29
30
21
33
33
34
35
36
37
38
39
42
44
11
1
2
3
4
5
6
7
8
9
10
10
10
12
13
14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-21-60СП | 5***П | Механизм натяжения | |
| 1 | 5***5 | Планка | |
| 2 | 5***6 | Штифт | |
| 3 | 3***0 | Пружина | |
| 4 | 5***7 | Круг | |
| 5 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | |
| 7 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 8 | 5***3 | Отбойник | |
| 9 | 5***П | Кронштейн | |
| 10 | 5***П | Опора подвижная | |
| 11 | 5***П | Амортизатор | |
| 12 | 5***9 | Прокладка | |
| 13 | 5***П | Короб | |
| 14 | 5***П | Щиток | |
| 15 | 5***П | Механизм сдавания | |
| 16 | К***4 | Кольцо 460-470-58-2-51-1668 ГОСТ 9833-73/ТУ 38.405.558-84 | |
| 17 | 5***П | Крышка | |
| 18 | 5***П | Манжета | |
| 19 | 5***4 | Крышка | |
| 20 | 5***9 | Втулка | |
| 21 | 5***0 | Поршень | |
| 22 | К***7 | КН100-125-2 ГОСТ 22704-77 | |
| 23 | М***7 | М100-125-2 ГОСТ 22704-77 | |
| 24 | К***7 | КО100-125-2 ГОСТ 22704-77 | |
| 25 | 2***9 | Кольцо | |
| 26 | 5***4 | Кольцо стопорное | |
| 27 | 5***1 | Гайка | |
| 28 | 5***П | Рама тележки | |
| 28 | 5***П | Рама тележки | |
| 29 | 5***П | Шток | |
| 30 | Б***0 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 31 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 33 | 3***5 | Пробка | |
| 34 | 4***6 | Игла | |
| 35 | 4***7 | Пробка | |
| 36 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 37 | 4***8 | Обойма | |
| 38 | 5***8 | Ось | |
| 39 | 4***П | Манжета | |
| 42 | 5***8 | Втулка | |
| 44 | 5***4 | Втулка |
