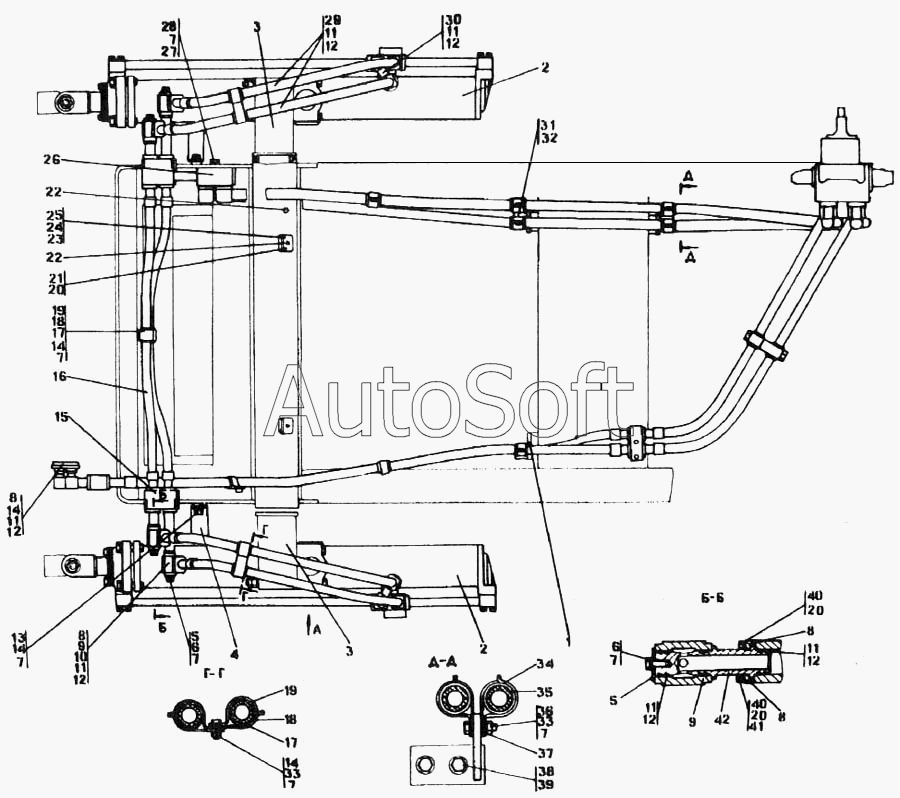

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Установка гидроцилиндров
26
31
31
30
30
29
29
28
28
27
27
32
26
25
24
24
23
23
22
22
21
38
42
42
41
41
40
40
39
39
38
21
37
37
36
36
35
34
34
33
33
5
5
10
9
9
8
8
8
8
7
7
7
7
7
7
7
6
6
10
4
4
3
3
2
2
1
1
15
20
20
20
19
19
18
18
17
17
16
16
15
14
14
14
14
13
13
12
12
12
12
12
12
11
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-26-11-20СП | 5***П | Установка гидроцилиндров Т | |
| 5001-26-11СП | 5***П | Установка гидроцилиндров УХЛ | |
| 1 | 5***П | Кронштейн | |
| 1 | 5***П | Кронштейн | |
| 2 | 5***П | Гидроцилиндр Ц180 | |
| 2 | 5***П | Гидроцилиндр Ц180 | |
| 3 | 5***П | Ось | |
| 3 | 5***П | Ось | |
| 4 | 2***0 | Серьга | |
| 4 | 2***0 | Серьга | |
| 5 | 3***5 | Шайба | |
| 6 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***0 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 8 | 2***3 | Фланец | |
| 8 | 2***0 | Фланец | |
| 9 | 2***8 | Коллектор | |
| 9 | 2***0 | Коллектор | |
| 10 | 2***1 | Переходник | |
| 10 | 2***0 | Переходник | |
| 11 | 4***8 | Кольцо защитное | |
| 12 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 7***9 | Шайба ГОСТ 11371-78 | |
| 13 | 7***0 | Шайба ГОСТ 11371-78 | |
| 14 | 2***0 | Заглушка | |
| 14 | 2***0 | Заглушка | |
| 14 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 5***9 | Коллектор | |
| 15 | 5***0 | Коллектор | |
| 16 | 5***П | Рукав диаметр 32 | |
| 16 | 5***П | Рукав диаметр 32 | |
| 17 | 4***4 | Втулка | |
| 18 | 2***1 | Планка | |
| 18 | 2***0 | Планка | |
| 19 | 2***0 | Скоба | |
| 19 | 2***0 | Скоба | |
| 20 | Ш***0 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | |
| 20 | Ш***0 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 21 | Б***0 | Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 | |
| 21 | Б***0 | Болт М12х1,25-6gх30.58.029 ГОСТ 7796-70 | |
| 22 | 7***П | Масленка | |
| 22 | 7***П | Масленка | |
| 23 | 7***3 | Прокладка | |
| 23 | 7***0 | Прокладка | |
| 24 | 4***9 | Крышка | |
| 24 | 4***0 | Крышка | |
| 25 | 5***2 | Стопор | |
| 26 | 5***П | Коллектор | |
| 26 | 5***П | Коллектор | |
| 27 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 28 | Б***0 | Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 | |
| 29 | 5***П | Рукав диаметр 32 | |
| 29 | 5***П | Рукав диаметр 32 | |
| 30 | 5***П | Трубопровод | |
| 30 | 5***П | Трубопровод | |
| 31 | 5***П | Кронштейн | |
| 31 | 5***П | Кронштейн | |
| 32 | 2***7 | Планка | |
| 33 | Г***0 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | |
| 33 | Г***0 | Гайка М16х1,5-6Н.6.029 ГОСТ 5915-70 | |
| 34 | 5***6 | Скоба | |
| 34 | 5***0 | Скоба | |
| 35 | 4***6 | Втулка | |
| 36 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 37 | 5***7 | Планка | |
| 37 | 5***0 | Планка | |
| 38 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 39 | Ш***0 | Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 | |
| 39 | Ш***0 | Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 40 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 40 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 41 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 41 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 42 | 2***9 | Переходник | |
| 42 | 2***0 | Переходник |
