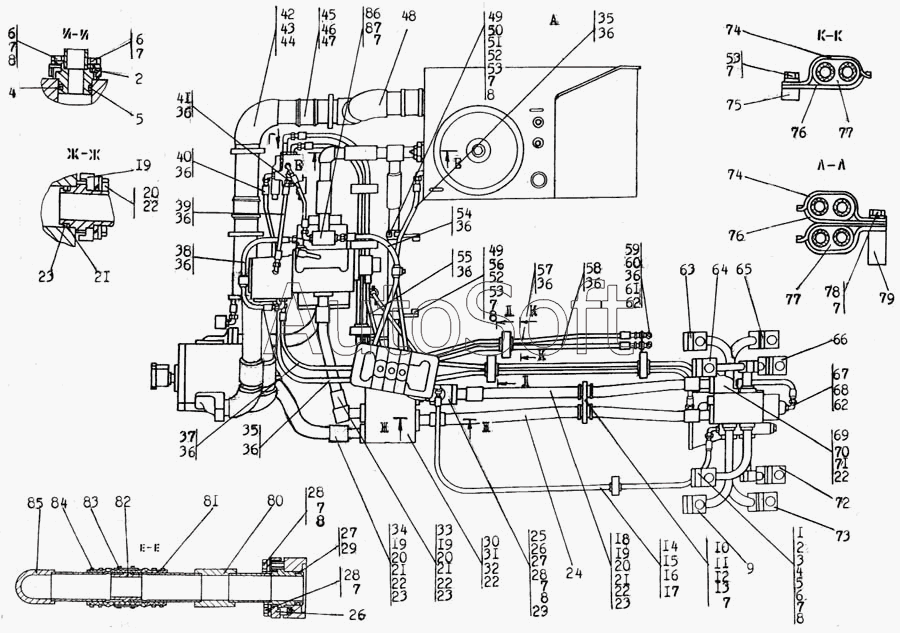

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Установка гидросистемы

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Промтрактор
  4. Т-50.01 (1998)
  5. Установка гидросистемы
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
36
36
36
36
36
36
36
36
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
45
46
47
48
48
49
49
50
50
51
52
52
53
53
53
54
54
55
55
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
69
69
70
70
71
71
72
72
73
73
74
74
75
76
76
77
77
78
78
79
80
80
81
81
82
82
83
83
84
84
85
85
86
86
87
87
Позиция на иллюстрации Заводской номер детали Название детали
1 5***П Трубопровод
1 5***П Трубопровод
2 2***3 Фланец
2 2***0 Фланец
3 2***0 Заглушка
3 2***0 Заглушка
4 4***8 Кольцо защитное
5 0***8 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6 Б***0 Болт М12-6gх40.40.88.35.019 ГОСТ 7796-70
6 Б***0 Болт М12-6gх40.40.88.35.029 ГОСТ 7796-70
7 Ш***0 Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
7 Ш***0 Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
8 3***0 Шайба 12х2.01.10.019 ГОСТ 11371-78
8 3***0 Шайба 12х2.01.10.0221 ГОСТ 11371-78
9 5***П Трубопровод
9 5***П Трубопровод
10 4***6 Опора
11 4***8 Планка
11 4***0 Планка
12 4***6 Втулка
13 Б***0 Болт М12х 1,25-6gх55.88.35.029 ГОСТ 7795-70
13 Б***0 Болт М12х1,25-6gх55.88.35.019 ГОСТ 7795-70
14 4***П Рукав высокого давления диаметр 16 армированный
14 4***П Рукав высокого давления диаметр 16 армированный
15 2***0 Скоба
15 2***0 Скоба
16 2***1 Планка
16 2***0 Планка
17 4***5 Втулка
18 5***П Рукав диаметр 38
18 5***П Рукав диаметр 38
19 4***0 Фланец
19 4***0 Фланец
20 4***4 Упор
20 4***0 Упор
21 4***5 Шайба защитная
22 Ш***0 Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
22 Ш***0 Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
23 К***4 Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
24 5***П Рукав диаметр 38
24 5***П Рукав диаметр 38
25 5***П Трубопровод
25 5***П Трубопровод
26 2***2 Фланец
26 2***0 Фланец
27 7***7 Шайба защитная
28 Б***0 Болт М12х1,25-6gх40.40.88.35.019 ГОСТ 7796-70
28 Б***0 Болт М12х1,25-6gх40.40.88.35.029 ГОСТ 7796-70
29 К***4 Кольцо 050060-58-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84
30 2***П Клапан
30 2***П Клапан
31 2***8 Болт 3М16х1,5-6gх150.109.40Х019 ГОСТ 7796-70
31 2***0 Болт 3М16х1,5-6gх150.109.40Х029 ГОСТ 7796-70
32 Г***0 Гайка М16х1,5-Н.6.019 ГОСТ 5915-70
32 Г***0 Гайка М16х1,5-Н.6.029 ГОСТ 5915-70
33 5***П Рукав диаметр 32
33 5***П Рукав диаметр 32
34 5***П Рукав диаметр 32
34 5***П Рукав диаметр 32
35 4***П Рукав диаметр 12
35 4***П Рукав диаметр 12
36 К***4 Кольцо 012-016-252-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
37 4***П Рукав диаметр 12
37 4***П Рукав диаметр 12
38 4***П Рукав диаметр 12
38 4***П Рукав диаметр 12
39 4***П Рукав диаметр 12
39 4***П Рукав диаметр 12
40 4***П Рукав диаметр 12
40 4***П Рукав диаметр 12
41 5***П Рукав диаметр 12
41 5***П Рукав диаметр 12
42 5***П Трубопровод
42 5***П Трубопровод
43 3***5 Пробка
43 3***0 Пробка
44 К***4 Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
45 4***П Хомут
45 4***П Хомут
46 5***4 Кольцо
47 4***3 Патрубок
48 5***П Трубопровод
48 5***П Трубопровод
49 5***П Бугель
49 5***П Бугель
50 5***5 Бугель
50 5***0 Бугель
51 5***1 Бонка
52 7***1 Прокладка
53 Б***0 Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70
53 Б***0 Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70
54 4***П Рукав диаметр 12
54 4***П Рукав диаметр 12
55 5***П Рукав диаметр 12
55 5***П Рукав диаметр 12
56 5***6 Бонка
57 5***П Рукав диаметр 12
57 5***П Рукав диаметр 12
58 5***П Рукав диаметр 12
58 5***П Рукав диаметр 12
59 2***6 Угольник
59 2***0 Угольник
60 3***3 Заглушка
60 3***0 Заглушка
61 Н***2 Гайка накидная
61 Н***1 Гайка накидная
62 Н***2 Контргайка
62 Н***1 Контргайка
63 5***П Трубопровод
63 5***П Трубопровод
64 5***П Трубопровод
64 5***П Трубопровод
65 5***П Трубопровод
65 5***П Трубопровод
66 5***П Трубопровод
66 5***П Трубопровод
67 5***7 Угольник ввертной
67 5***0 Угольник ввертной
68 0***8 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
69 2***9 Корпус
69 2***0 Корпус
70 2***0 Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70
70 2***0 Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70
71 Б***0 Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70
71 Б***0 Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70
72 5***П Трубопровод
72 5***П Трубопровод
73 5***П Трубопровод
73 5***П Трубопровод
74 5***4 Скоба
74 5***0 Скоба
75 5***0 Бонка
76 5***3 Планка
76 5***0 Планка
77 4***1 Втулка
78 2***8 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
78 2***0 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
79 5***5 Бонка
80 5***П Трубопровод
80 5***П Трубопровод
81 3***7 Рукав
81 3***0 Рукав
82 5***7 Втулка
82 5***0 Втулка
83 2***6 Бандаж
83 2***0 Бандаж
84 5***П Хомут
84 5***П Хомут
85 5***П Трубопровод
85 5***П Трубопровод
86 3***П Трубопровод
86 3***П Трубопровод
87 2***9 Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70
87 2***0 Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
