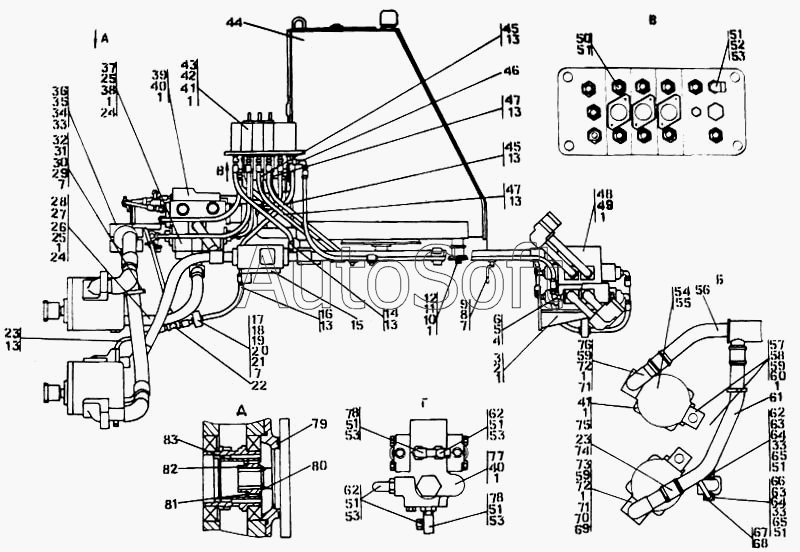

Каталог запасных частей к технике: Промтрактор Т-50.01 (1998). Установка гидросистемы
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
4
4
5
5
6
7
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
33
33
33
34
34
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
45
45
46
46
47
47
48
48
49
49
50
50
51
51
51
51
51
51
51
51
52
52
53
53
53
53
53
54
54
55
55
56
56
57
57
58
59
59
59
60
61
61
62
62
62
63
63
64
64
65
65
66
66
67
68
68
69
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
77
78
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5001-26-2-20СП | 5***П | Установка гидросистемы Т | |
| 5001-26-2СП | 5***П | Установка гидросистемы УХЛ | |
| 1 | Ш***0 | Шайба 16ОТ.65Г.019 ГОСТ 6402-70 | |
| 1 | Ш***0 | Шайба 16ОТ.65Г.0221 ГОСТ 6402-70 | |
| 2 | Б***0 | Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 | |
| 2 | Б***0 | Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 | |
| 3 | 5***П | Кронштейн | |
| 3 | 5***П | Кронштейн | |
| 4 | Н***1 | Угольник ввертной | |
| 4 | Н***1 | Угольник ввертной | |
| 5 | Н***2 | Контргайка | |
| 5 | Н***1 | Контргайка | |
| 6 | К***4 | Кольцо 021-027-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 7 | Ш***0 | Шайба 12Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Ш***0 | Шайба 12Т.65Г.0221 ГОСТ 6402-70 | |
| 8 | Б***0 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 8 | Б***0 | Болт М12-6gх30.88.35.029 ГОСТ 7796-70 | |
| 9 | 3***П | Кронштейн | |
| 9 | 3***П | Кронштейн | |
| 10 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 11 | 2***1 | Шайба | |
| 11 | 2***0 | Шайба | |
| 12 | 2***П | Амортизатор | |
| 13 | К***4 | Кольцо 012-016-25-2-51-1688 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 4***П | Рукав диаметр 12 | |
| 14 | 4***П | Рукав диаметр 12 | |
| 15 | 5***П | Кронштейн | |
| 15 | 5***П | Кронштейн | |
| 16 | 5***П | Рукав диаметр 12 | |
| 16 | 5***П | Рукав диаметр 12 | |
| 17 | 2***6 | Скоба | |
| 17 | 2***0 | Скоба | |
| 18 | 2***7 | Планка | |
| 18 | 2***0 | Планка | |
| 19 | 4***2 | Втулка | |
| 20 | 5***0 | Бонка | |
| 21 | Б***0 | Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 | |
| 21 | Б***0 | Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 | |
| 22 | 4***П | Тройник | |
| 22 | 4***П | Тройник | |
| 23 | 5***П | Рукав диаметр 12 | |
| 23 | 5***П | Рукав диаметр 12 | |
| 24 | К***4 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84 | |
| 25 | 4***5 | Шайба защитная | |
| 26 | 4***4 | Упор | |
| 26 | 4***0 | Упор | |
| 27 | 4***0 | Фланец | |
| 27 | 4***0 | Фланец | |
| 28 | 5***П | Рукав диаметр 32 | |
| 28 | 5***П | Рукав диаметр 32 | |
| 29 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 29 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 30 | 7***1 | Прокладка | |
| 31 | 3***5 | Бугель | |
| 31 | 3***0 | Бугель | |
| 32 | 3***6 | Бугель | |
| 33 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 34 | Б***0 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | |
| 34 | Б***0 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | |
| 35 | 7***4 | Прокладка | |
| 36 | 5***2 | Бугель | |
| 36 | 5***0 | Бугель | |
| 37 | 3***7 | Фланец | |
| 37 | 3***0 | Фланец | |
| 38 | 2***5 | Болт М16х1,5-6gх85.109.40Х019 ГОСТ 7795-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх85.109.40Х029 ГОСТ7795-70 | |
| 39 | 2***П | Распределитель | |
| 39 | 2***П | Распределитель | |
| 40 | Б***0 | Болт М16х1,5-6gх80.88.35.019 ГОСТ7795-70 | |
| 40 | Б***0 | Болт М16х1,5-6gх80.88.35.029 ГОСТ 7795-70 | |
| 41 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 41 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 42 | 3***7 | Планка | |
| 42 | 3***0 | Планка | |
| 43 | 5***П | Распределитель секционный | |
| 43 | 5***П | Распределитель секционный | |
| 44 | 5***П | Бак гидросистемы | |
| 44 | 5***П | Бак гидросистемы | |
| 45 | 4***П | Рукав диаметр 12 | |
| 45 | 4***П | Рукав диаметр 12 | |
| 46 | 3***П | Угольник | |
| 46 | 3***П | Угольник | |
| 47 | 5***П | Рукав диаметр 12 | |
| 47 | 5***П | Рукав диаметр 12 | |
| 48 | 5***П | Распределитель секционный | |
| 48 | 5***П | Распределитель секционный | |
| 49 | Б***0 | Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 | |
| 49 | Б***0 | Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 | |
| 50 | 5***8 | Штуцер ввертной | |
| 50 | 5***0 | Штуцер ввертной | |
| 51 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 3***3 | Угольник ввертной | |
| 52 | 3***0 | Угольник ввертной | |
| 53 | Н***2 | Контргайка | |
| 53 | Н***1 | Контргайка | |
| 54 | Н***4 | Насос ОСТ 23.1.92-88 | |
| 54 | Н***Т | Насос ОСТ 23.1.92.88 | |
| 55 | Н***У | Насос НШ250А-4НШ-000ТУ | |
| 55 | Н***У | Насос НШ250А-4НШ-000ТУ | |
| 56 | 5***П | Трубопровод | |
| 56 | 5***П | Трубопровод | |
| 57 | 4***1 | Корпус | |
| 57 | 4***0 | Корпус | |
| 58 | 7***7 | Шайба защитная | |
| 59 | Б***0 | Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70 | |
| 59 | Б***0 | Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70 | |
| 60 | К***4 | Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 61 | 5***П | Трубопровод | |
| 61 | 5***П | Трубопровод | |
| 62 | 5***7 | Угольник ввертной | |
| 62 | 5***0 | Угольник ввертной | |
| 63 | 4***7 | Фланец | |
| 63 | 4***0 | Фланец | |
| 64 | Б***0 | Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70 | |
| 64 | Б***0 | Болт М8-6gх45.30.88.35.029 ГОСТ 7795-70 | |
| 65 | К***4 | Кольцо 020-025-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 66 | 4***0 | Переходник | |
| 66 | 4***0 | Переходник | |
| 67 | 4***5 | Хомут | |
| 68 | 4***3 | Рукав | |
| 68 | 4***0 | Рукав | |
| 69 | К***4 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 70 | 3***5 | Пробка | |
| 70 | 3***0 | Пробка | |
| 71 | К***4 | Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 72 | 2***3 | Болт М16-6gх120.109.019 ГОСТ 7796-70 | |
| 72 | 2***0 | Болт М16-6gх120.109.029 ГОСТ 7796-70 | |
| 73 | 5***П | Трубопровод | |
| 73 | 5***П | Трубопровод | |
| 74 | 4***1 | Рукав | |
| 74 | 4***0 | Рукав | |
| 75 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 75 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 76 | 5***П | Трубопровод | |
| 76 | 5***П | Трубопровод | |
| 77 | 3***П | Распределитель | |
| 77 | 3***П | Распределитель | |
| 78 | 3***П | Угольник | |
| 78 | 3***П | Угольник | |
| 79 | К***4 | Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 80 | 7***3 | Кольцо С42 ГОСТ 13940-86 | |
| 81 | 7***3 | Кольцо С65 ГОСТ 13941-86 | |
| 82 | 2***3 | Муфта | |
| 83 | 2***4 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
