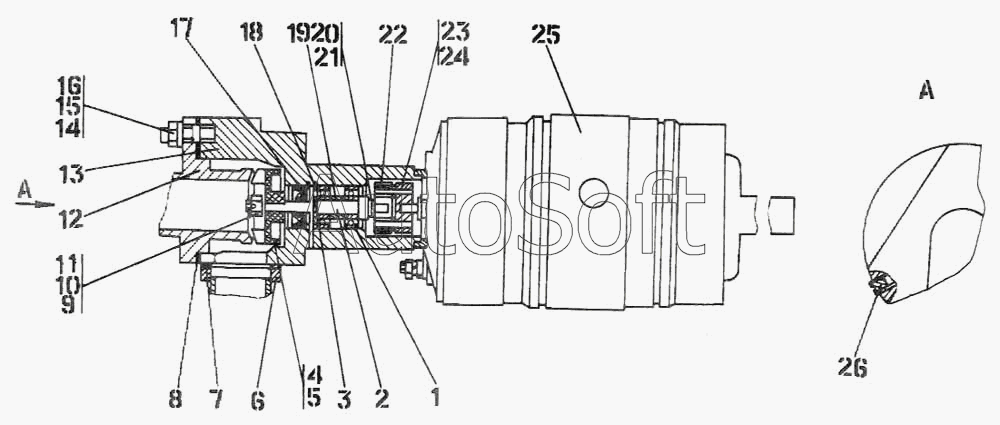

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Агрегат насосный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-43-283СП | 4***П | Агрегат насосный | |
| 1 | П***1 | Подшипник 80018 ГОСТ 7242-81 | |
| 2 | 4***2 | Валик | |
| 3 | 4***7 | Кольцо | |
| 4 | 4***П | Крыльчатка | |
| 5 | 4***1 | Крыльчатка | |
| 6 | 4***П | Патрубок | |
| 7 | 4***2 | Прокладка | |
| 8 | 4***9 | Прокладка | |
| 9 | Ш***9 | Шплинт 10х12 ГОСТ 397-79 | |
| 10 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 11 | Г***3 | Гайка М5-7Н.6.016 ГОСТ 5918-73 | |
| 12 | 4***П | Фланец | |
| 13 | 4***4 | Корпус | |
| 14 | 2***5 | Шпилька М8(3п/6g)х25.88.35.013 ГОСТ 22034-76 | |
| 15 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 17 | М***8 | Манжета 1.2-6х22-3 ГОСТ 8752-79/ ОСТ 38.05.146-78 | |
| 18 | 5***0 | Кольцо С22 ГОСТ 13943-86 | |
| 19 | 4***3 | Втулка | |
| 20 | 4***9 | Шайба | |
| 21 | 4***1 | Шайба | |
| 22 | 4***3 | Втулка | |
| 23 | 4***П | Полумуфта | |
| 24 | 4***П | Полумуфта | |
| 25 | Э***6 | Электродвигатель МЭ 252Б ТУ 37.003.1281-86 | |
| 26 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 |
