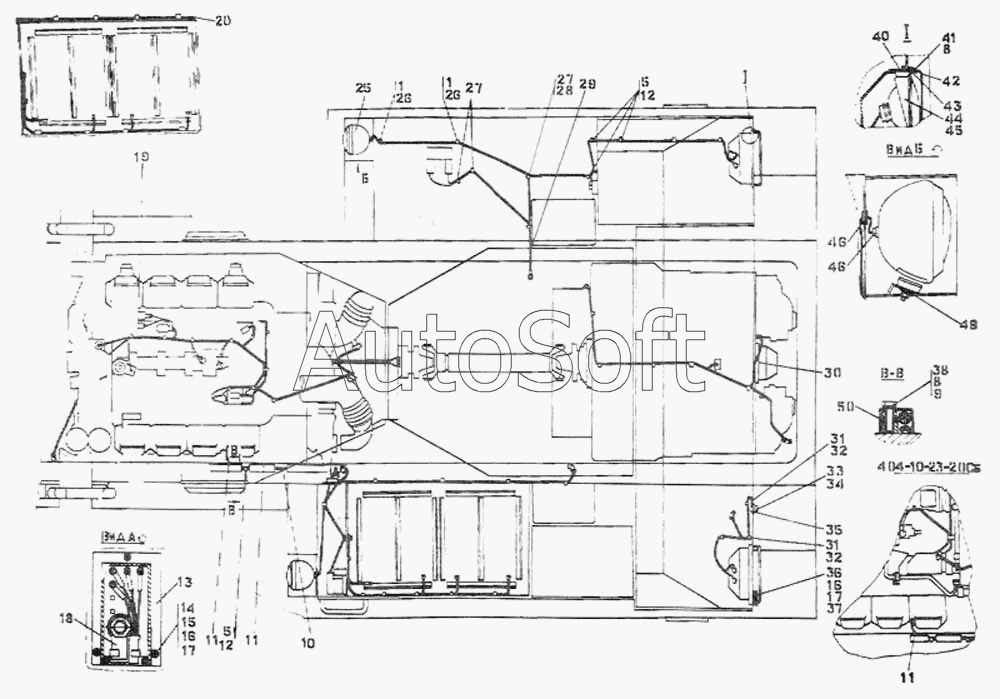

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Установка электрооборудования на раме
1
1
5
5
8
8
8
9
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
16
17
17
17
18
19
19
19
20
25
25
25
26
26
27
27
28
29
29
30
30
31
31
32
32
33
33
34
34
34
35
36
36
37
38
38
40
40
41
41
42
42
43
44
45
45
45
46
46
46
48
48
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-10-23-02-СП | 4***П | Установка электрооборудования на раме | |
| 404-10-23-10-СП | 4***П | Установка электрооборудования на раме | |
| 404-10-23-20-СП | 4***П | Установка электрооборудования на раме | |
| 404-10-23-СП | 4***П | Установка электрооборудования на раме | |
| 1 | 7***6 | Прокладка | |
| 2 | 7***0 | Хомутик | |
| 3 | 4***П | Жгут | |
| 3 | 4***П | Жгут | |
| 4 | 4***П | Установка электрооборудования в контейнере АКБ | |
| 4 | 4***П | Установка электрооборудования в контейнере АКБ | |
| 4 | 4***П | Установка электрооборудования в контейнере АКБ | |
| 5 | 7***5 | Прокладка | |
| 6 | 7***2 | Хомутик | |
| 7 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 7 | Б***0 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 8 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 9 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 10 | 4***П | Провод | |
| 10 | 4***П | Провод | |
| 11 | 7***6 | Кольцо | |
| 12 | 7***6 | Хомут | |
| 13 | 4***7 | Кожух | |
| 13 | 4***0 | Кожух | |
| 14 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7798-70 | |
| 14 | Б***0 | Болт М8-6gх16.88.35.029 ГОСТ 7798-70 | |
| 15 | Г***0 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 15 | Г***0 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | |
| 16 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 16 | Ш***0 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | |
| 17 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | 7***6 | Наконечник | |
| 19 | 4***П | Электрооборудование двигателя | |
| 19 | 4***П | Электрооборудование двигателя | |
| 19 | 4***П | Электрооборудование двигателя | |
| 20 | 4***П | Установка электрооборудования в контейнере АКБ | |
| 21 | В***0 | Винт ВМ3-6gх18.58С.016 ГОСТ 17473-80 | |
| 22 | Ш***0 | Шайба 3.65Г.019 ГОСТ 6402-70 | |
| 23 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 3***0 | Фара ГОСТ 3544-75 | |
| 25 | 3***0 | Фара ГОСТ 3544-75 | |
| 25 | 3***0 | Фара ГОСТ 3544-75 | |
| 26 | 4***9 | Хомутик | |
| 27 | 4***9 | Хомутик | |
| 28 | 7***6 | Прокладка | |
| 29 | 4***П | Жгут | |
| 29 | 4***П | Жгут | |
| 30 | 4***П | Электрооборудование коробки передач | |
| 30 | 4***П | Электрооборудование коробки передач | |
| 31 | 7***7 | Прокладка | |
| 32 | 4***0 | Хомутик | |
| 33 | В***0 | Винт ВМ5-6gх35.58.016 ГОСТ 17475-80 | |
| 33 | В***0 | Винт ВМ5-6gх35.58.026 ГОСТ 17475-80 | |
| 34 | П***0 | Розетка ГОСТ 9200-76 | |
| 34 | П***Т | Розетка тропическое исполнение ГОСТ 9200-76 | |
| 34 | П***Э | Розетка экспортное исполнение ГОСТ 9200-76 | |
| 35 | 4***1 | Втулка | |
| 36 | В***0 | Винт ВМ6-6gх12.58.019 ГОСТ 17473-80 | |
| 36 | В***0 | Винт ВМ6-6gх12.58.029 ГОСТ 17473-80 | |
| 37 | Ф***Е | Световозвращатель | |
| 38 | Б***0 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 38 | Б***0 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | |
| 40 | 5***П | Кожух | |
| 40 | 5***П | Кожух | |
| 41 | Б***0 | Болт М8-6gх55.35.019 ГОСТ 7795-70 | |
| 41 | Б***0 | Болт М8-6gх55.35.029 ГОСТ 7795-70 | |
| 42 | 4***П | Решетка | |
| 42 | 4***П | Решетка | |
| 43 | 7***3 | Уплотнение | |
| 44 | 2***0 | Лампа 24-60+40 ГОСТ 2023-75 | |
| 45 | 3***0 | Блок-фара | |
| 45 | 3***0 | Блок-фара | |
| 45 | 3***0 | Блок-фара | |
| 46 | 7***5 | Кольцо | |
| 46 | К***а | Колодка | |
| 47 | 7***8 | Опора | |
| 48 | 4***6 | Опора | |
| 48 | 4***0 | Опора | |
| 49 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 49 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 50 | 4***7 | Кожух защитный | |
| 50 | 4***0 | Кожух защитный |
