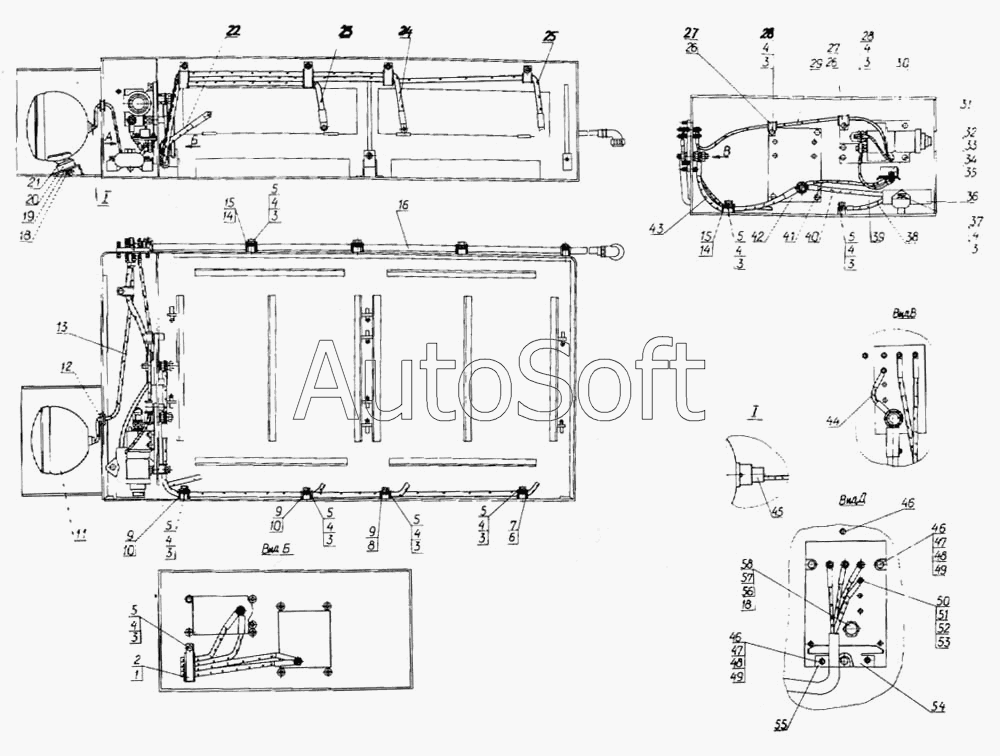

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Установка электрооборудования в контейнере аккумуляторных батарей
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
8
9
9
9
10
10
11
11
11
12
13
13
14
14
15
15
16
16
18
18
18
19
19
20
20
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
29
29
30
30
30
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
46
46
46
47
47
47
49
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25.01-10-22-05-СП | 2***П | Провод | |
| 25.01-10-22-06-СП | 2***П | Провод | |
| 25.01-10-22-08-СП | 2***П | Провод | |
| 404-10-26-01-СП | 4***П | Установка электрооборудования в контейнере АКБ | |
| 404-10-26-10-СП | 4***П | Установка электрооборудования в контейнере АКБ | |
| 404-10-26-20-СП | 4***П | Установка электрооборудования в контейнере АКБ | |
| 404-10-26-СП | 4***П | Установка электрооборудования в контейнере АКБ | |
| 1 | 7***5 | Хомутик | |
| 2 | 7***1 | Прокладка | |
| 3 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 4 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 5 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 5 | Б***0 | Болт МВ-6gх16.88.35.029 ГОСТ 7796-70 | |
| 6 | 7***6 | Хомут | |
| 7 | 7***5 | Прокладка | |
| 8 | 5***3 | Хомутик | |
| 9 | 7***2 | Прокладка | |
| 10 | 7***7 | Хомутик | |
| 11 | 3***0 | Фара ГОСТ 3544-75 | |
| 11 | 3***0 | Фара ГОСТ 3544-75 | |
| 11 | 3***0 | Фара ГОСТ 3544-75 | |
| 12 | 7***5 | Кольцо | |
| 13 | 4***П | Провод | |
| 13 | 4***П | Провод | |
| 14 | 7***9 | Хомутик | |
| 15 | 7***4 | Прокладка | |
| 16 | 4***П | Жгут | |
| 16 | 4***П | Жгут | |
| 18 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 19 | 4***5 | Опора | |
| 19 | 4***0 | Опора | |
| 20 | 4***6 | Опора | |
| 20 | 4***0 | Опора | |
| 21 | 7***8 | Опора | |
| 22 | 2***П | Провод | |
| 22 | 2***П | Провод | |
| 22 | 2***П | Провод | |
| 23 | 2***П | Провод | |
| 23 | 2***П | Провод | |
| 24 | 2***П | Провод | |
| 24 | 2***П | Провод | |
| 25 | 2***П | Провод | |
| 25 | 2***П | Провод | |
| 26 | 7***8 | Прокладка | |
| 27 | 4***5 | Хомутик | |
| 28 | Б***0 | Болт М8-6gх30.30.88.35.019 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М8-6gх30.30.88.35.029 ГОСТ 7796-70 | |
| 29 | 2***П | Провод | |
| 29 | 2***П | Провод | |
| 30 | 4***П | Панель | |
| 30 | 4***П | Панель | |
| 30 | 4***П | Панель | |
| 31 | Ш***1 | Розетка | |
| 31 | Ш***Т | Розетка штепсельная тропическое исполнение | |
| 31 | Ш***Э | Розетка штепсельная экспортное исполнение | |
| 32 | В***0 | Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 | |
| 32 | В***0 | Винт ВМ4-6gх16.58С.026 ГОСТ 17473-80 | |
| 33 | Г***0 | Гайка М4-7Н.6.016 ГОСТ 5927-70 | |
| 33 | Г***0 | Гайка М4-7Н.6.026 ГОСТ 5927-70 | |
| 34 | Ш***0 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 4.65Г.0221 ГОСТ 6402-70 | |
| 35 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 36 | П***0 | Розетка | |
| 36 | П***Т | Розетка | |
| 37 | Б***0 | Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70 | |
| 37 | Б***0 | Болт М8-6gх45.30.88.35.029 ГОСТ 7795-70 | |
| 38 | 4***П | Провод | |
| 38 | 4***П | Провод | |
| 39 | 4***П | Провод | |
| 39 | 4***П | Провод | |
| 40 | 4***П | Провод | |
| 40 | 4***П | Провод | |
| 41 | 4***П | Провод | |
| 41 | 4***П | Провод | |
| 42 | 4***П | Плата | |
| 42 | 4***П | Плата | |
| 43 | 4***П | Провод | |
| 43 | 4***П | Провод | |
| 44 | 4***П | Провод | |
| 44 | 4***П | Провод | |
| 45 | К***а | Колодка | |
| 46 | Б***0 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 46 | Б***0 | Болт М6-6gх16.88.35.029 ГОСТ 7798-70 | |
| 47 | Г***0 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | |
| 47 | Г***0 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | |
| 49 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 49 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 50 | 2***0 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 | |
| 50 | 2***0 | Шпилька | |
| 51 | Г***0 | Гайка М5-7Н.6.016 ГОСТ 5927-70 | |
| 51 | Г***0 | Гайка М5-7Н.6.026 ГОСТ 5927-70 | |
| 52 | Ш***0 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 52 | Ш***0 | Шайба 5.65Г.0221 ГОСТ 6402-70 | |
| 53 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 53 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 54 | 4***2 | Зажим | |
| 54 | 4***0 | Зажим | |
| 55 | 5***7 | Плата | |
| 55 | 5***0 | Плата | |
| 56 | Ш***0 | Шайба 12.01.65Г.0221 ГОСТ 6402-70 | |
| 56 | Ш***0 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 57 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 57 | Г***0 | Гайка М12-6Н.6.029 ГОСТ 5915-70 | |
| 58 | 4***6 | Шпилька |
