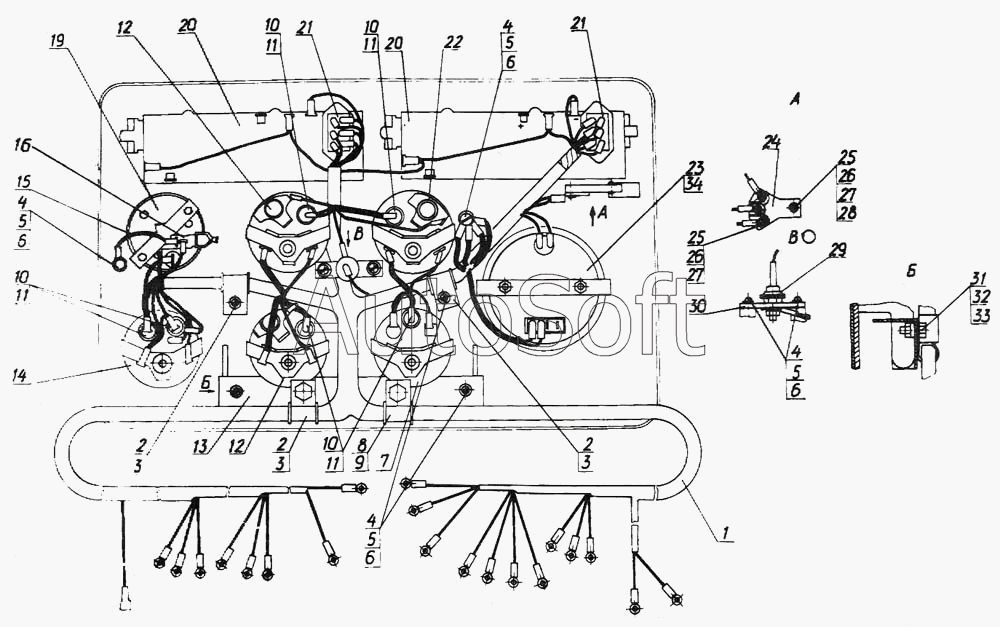

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Щиток приборов
22
26
26
26
25
25
25
24
23
23
23
23
27
27
22
22
21
20
20
20
20
19
31
34
34
34
33
33
32
32
31
16
30
30
29
29
28
28
27
2
2
2
7
6
6
6
6
6
5
5
5
5
5
4
4
4
4
4
3
3
3
7
1
1
1
1
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-10-403-20СП | 4***П | Щиток приборов | |
| 404-10-403-СП | 4***П | Щиток приборов | |
| 404-10-449-20СП | 4***П | Щиток приборов | |
| 404-10-449СП | 4***П | Щиток приборов | |
| 1 | 4***П | Жгут | |
| 1 | 4***П | Жгут | |
| 1 | 4***П | Жгут | |
| 1 | 4***П | Жгут | |
| 2 | 4***9 | Хомутик | |
| 3 | 7***6 | Прокладка | |
| 4 | В***0 | Винт ВМ6-6gх16.58.019 ГОСТ 17473-80 | |
| 4 | В***0 | Винт ВМ6-6gх16.58.029 ГОСТ 17473-80 | |
| 5 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 5 | Ш***0 | Шайба 6Т.65Г.0221 ГОСТ 6402-70 | |
| 6 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 1***2 | Указатель напряжения ТУ 37.003.888-78 | |
| 7 | 1***Т | Указатель напряжения ТУ 37.003.888-78 | |
| 7 | 1***Э | Указатель напряжения ТУ 37.003.888-78 | |
| 8 | 7***5 | Прокладка | |
| 9 | 7***6 | Хомут | |
| 10 | А***2 | Лампа А24-2 ГОСТ 2023.1-88 | |
| 11 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 12 | У***Т | Приемник указателя температуры ТУ 37.003.615-79 | |
| 12 | У***Л | Приемник указателя температуры ТУ 37.003.615-79 | |
| 12 | У***Э | Приемник указателя температуры ТУ 37.003.615-79 | |
| 13 | 4***5 | Кронштейн | |
| 13 | 4***0 | Кронштейн | |
| 14 | У***Т | Приемник указателя уровня топлива | |
| 14 | У***Л | Приемник указателя уровня топлива ТУ 37.003.614-79 | |
| 14 | У***Э | Приемник указателя уровня топлива ТУ 37.003.614-79 | |
| 15 | 4***П | Провод | |
| 15 | 4***П | Провод | |
| 16 | К***а | Колодка | |
| 19 | С***1 | Счетчик времени ЧИ 0005 ТУ 25-1865.100-81 | |
| 20 | П***Т | Блок контрольных ламп ТУ 37.003.629-80 | |
| 20 | П***Э | Блок контрольных ламп ТУ 37.003.629-80 | |
| 20 | П***0 | Блок контрольных ламп ТУ 37.003.629-80 | |
| 21 | 6***6 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 22 | У***Т | Приемник указателя давления ТУ 37.003.703-79 | |
| 22 | У***Л | Приемник указателя давления ТУ 37.003.703-79 | |
| 22 | У***Э | Приемник указателя давления УК170-03-УХЛ-Э ТУ 37.003.703-79 | |
| 23 | 2***3 | Тахометр ТУ 37.003.1251-85 | |
| 23 | 2***1 | Тахометр ТУ 37.003.1251-85 | |
| 23 | Т***9 | Тахометр 001 153 2119 | |
| 24 | 1***0 | Усилитель | |
| 25 | В***0 | Винт ВМ3-6gх10.58С.016 ГОСТ 17473-80 | |
| 25 | В***0 | Винт ВМ3-6gх10.58С.026 ГОСТ 17473-80 | |
| 26 | Г***0 | Гайка М3-7Н.6.016 ГОСТ 5927-70 | |
| 26 | Г***0 | Гайка М3-7Н.6.026 ГОСТ 5927-70 | |
| 27 | Ш***0 | Шайба 3.65Г.019 ГОСТ 6402-70 | |
| 27 | Ш***0 | Шайба 3.65Г.0221 ГОСТ 6402-70 | |
| 28 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 28 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 29 | 4***П | Диод | |
| 29 | 4***П | Диод | |
| 30 | 4***4 | Панель | |
| 30 | 4***0 | Панель | |
| 31 | Б***0 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 31 | Б***0 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | |
| 32 | Г***0 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | |
| 32 | Г***0 | Гайка М8-7Н.6.029 ГОСТ 5915-70 | |
| 33 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 34 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 34 | Л***4 | Лампа накаливания 000544 3394 |
