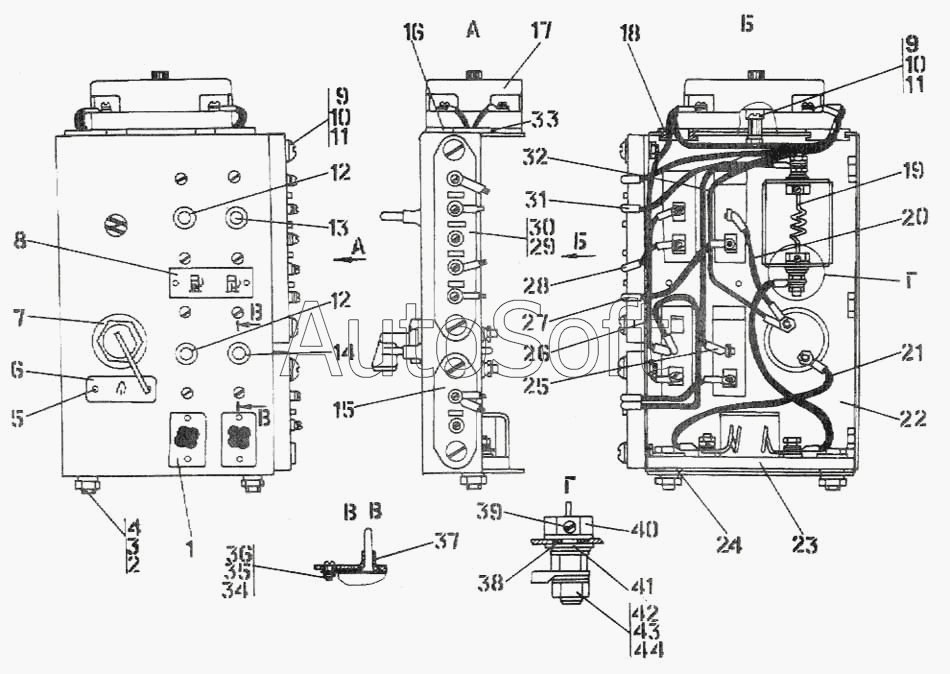

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Щиток управления
32
21
22
23
23
24
25
26
27
28
29
30
30
31
20
33
34
35
36
37
38
39
40
41
42
43
44
12
12
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-43-290СП | 4***П | Щиток управления | |
| 1 | 4***2 | Табличка | |
| 2 | Ш***0 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 3 | Г***0 | Гайка М8.7Н.6.019 ГОСТ 5915-70 | |
| 4 | Б***0 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 5 | З***0 | Заклепка 3х6.37 ГОСТ 10290-80 | |
| 6 | 4***1 | Табличка 40х20 ГОСТ 12971-67 | |
| 7 | В***5 | Выключатель ТУ 37.005.698-75 | |
| 7 | В***5 | Выключатель ТУ 37.003.698-75 | |
| 8 | 4***6 | Табличка 50х16 ГОСТ 12971-67 | |
| 9 | В***0 | Винт ВМ5-6gх22.58.016 ГОСТ 17473-80 | |
| 10 | Г***0 | Гайка М5.7Н.6.016 ГОСТ 5927-70 | |
| 11 | Ш***0 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 12 | П***3 | Переключатель В-45М ТУ 16-526.016-73 | |
| 12 | П***3 | Переключатель В-45М ТУ 16-526.016-73 | |
| 13 | П***3 | Переключатель ВН-45М ТУ 16-526.016-73 | |
| 13 | П***3 | Переключатель ВН-45М ТУ 16.526.016-73 | |
| 14 | П***3 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 14 | П***3 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 15 | П***2 | Панель соединительная ТУ 37.003.419-76 | |
| 15 | П***Э | Панель соединительная ТУ 37.003.419-76 | |
| 16 | 4***5 | Пластина | |
| 16 | 4***0 | Пластина | |
| 17 | 1***2 | Блок предохранителей ТУ 37.003.754-76 | |
| 17 | 1***Э | Блок предохранителей ТУ 37.003.754-76 | |
| 18 | 7***5 | Кольцо | |
| 19 | 4***4 | Спираль контрольная | |
| 20 | 4***П | Провод 331 | |
| 21 | 4***П | Провод 325 | |
| 22 | 4***П | Панель | |
| 23 | 4***П | Панель | |
| 23 | 4***П | Панель | |
| 24 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 4***П | Провод 324 | |
| 26 | 4***П | Провод 332 | |
| 27 | 4***П | Провод 329 | |
| 28 | 4***П | Провод 328 | |
| 29 | П***8 | Панель соединительная 17.3723 000 ТУ 37.003.1358-88 | |
| 30 | П***5 | Панель соединительная ТУ 37.003.419-76 | |
| 30 | П***Э | Панель соединительная экспортное исполнение ТУ 37.003.419-76 | |
| 31 | 4***П | Провод 326 | |
| 32 | 4***П | Провод 333 | |
| 33 | 4***П | Провод 327 | |
| 34 | Ш***0 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 35 | Г***0 | Гайка М4.7Н.6.016 ГОСТ 5927-70 | |
| 36 | В***0 | Винт ВМ4-6gх10.58С.016 ГОСТ 17473-80 | |
| 37 | 7***8 | Колпачок | |
| 38 | 7***6 | Шайба изоляционная | |
| 39 | В***0 | Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80 | |
| 40 | 2***2 | Клемма | |
| 41 | 7***7 | Шайба изоляционная | |
| 42 | Г***0 | Гайка М6.7Н.6.019 ГОСТ 5915-70 | |
| 43 | Ш***0 | Шайба 6Т.65Г.019 ГОСТ 6402-70 | |
| 44 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 |
