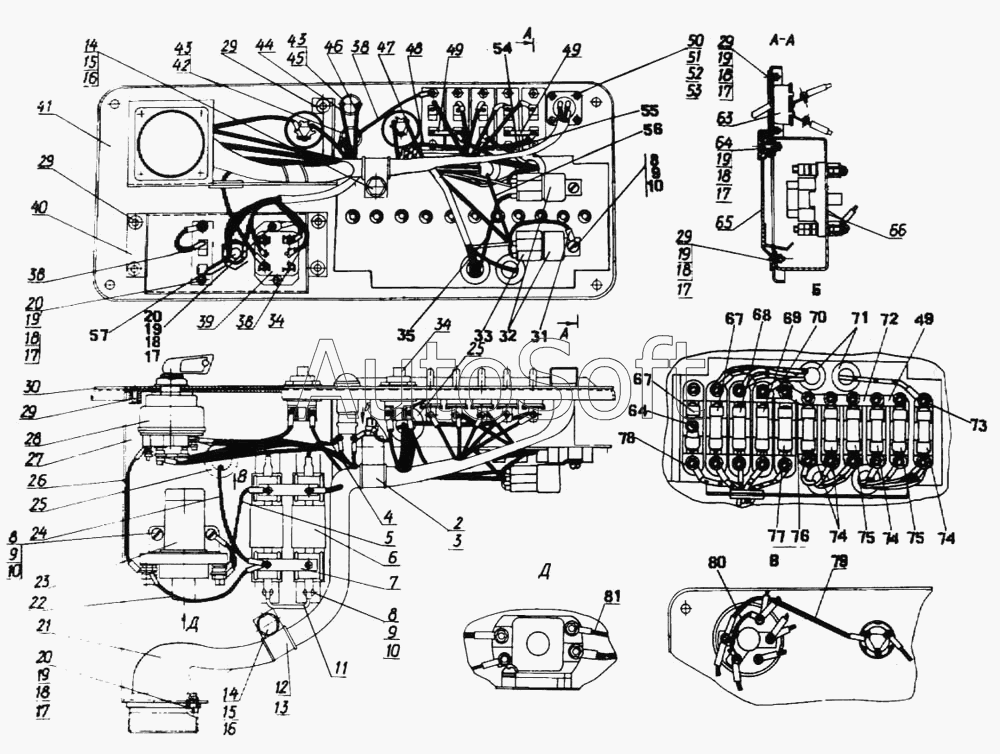

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Щиток выключателей

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Промтрактор
  4. Т-500 (1999)
  5. Щиток выключателей
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
14
14
15
15
15
16
16
16
17
17
17
17
17
17
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
21
21
22
23
23
24
25
25
26
27
27
28
28
29
29
29
29
29
29
30
30
31
31
32
33
34
34
35
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
45
45
46
47
47
49
49
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
56
56
56
57
64
64
64
65
65
66
66
67
67
67
68
68
69
69
70
70
71
72
72
73
73
74
74
74
74
75
75
75
76
76
77
77
78
78
79
79
80
80
81
Позиция на иллюстрации Заводской номер детали Название детали
0600.2940СП 0***П Резистор добавочный
404-10-406-01-20СП 4***П Щиток выключателей
404-10-406-01СП 4***П Щиток выключателей
404-10-406-20СП 4***П Щиток выключателей
404-10-406СП 4***П Щиток выключателей
2 4***0 Хомутик
3 7***2 Прокладка
4 2***П Провод
5 4***П Провод
6 1***1 Сопротивление добавочное
7 4***1 Шинка
8 3***0 Винт ВМ6-6gх8.58.019 ГОСТ 17473-80
8 3***0 Винт ВМ6-6gх8.58.329 ГОСТ 17473-80
9 Ш***0 Шайба 6Т.65Г.019 ГОСТ 6402-70
9 Ш***0 Шайба 6Т.65Г.0221 ГОСТ 6402-70
10 3***0 Шайба 6.01.08кп.019 ГОСТ 11371-78
10 3***0 Шайба 6.01.08кп.0221 ГОСТ 11371-78
11 4***П Провод
12 7***3 Прокладка
13 7***8 Хомутик
14 Б***0 Болт М8-6gх16.88.35.019 ГОСТ 7796-70
14 Б***0 Болт М8-6gх16.88.35.029 ГОСТ 7796-70
15 Ш***0 Шайба 8Т.65Г.019 ГОСТ 6402-70
15 Ш***0 Шайба 8Т.65Г.0221 ГОСТ 6402-70
16 3***0 Шайба 8.01.08кп.019 ГОСТ 11371-78
16 3***0 Шайба 8.01.08кп.0221 ГОСТ 11371-78
17 3***0 Шайба 4.01.08кп.019 ГОСТ 11371-78
17 3***0 Шайба 4.01.08кп.0221 ГСТ 11371-78
18 Ш***0 Шайба 4.65Г.019 ГОСТ 6402-70
18 Ш***0 Шайба 4.65Г.0221 ГОСТ 6402-70
19 Г***0 Гайка М4-7Н.6.016 ГОСТ 5927-70
19 Г***0 Гайка М4-7Н.6.026 ГОСТ 5927-70
20 В***0 Винт ВМ4-6gх16.58С.016 ГОСТ 17473-80
20 В***0 Винт ВМ4-6gх16.58С.026 ГОСТ 17473-80
21 4***П Жгут
21 4***П Жгут
22 4***П Провод
23 К***Л Контактор ТУ 37.003.573-74
23 К***Э Контактор ТУ 37.003.573-74
24 4***П Провод
25 7***6 Кольцо
26 4***П Провод
27 2***П Кронштейн
27 2***П Кронштейн
28 В***Т Замок-включатель ТУ 37.003.385-73
28 В***Э Замок включатель ТУ 37.003.385-73
29 В***0 Винт ВМ4-6gх12.58С.016 ГОСТ 17475-80
29 В***0 Винт ВМ4-6gх12.58С.026 ГОСТ 17475-80
30 4***П Панель
30 4***П Панель
31 4***П Провод
31 4***П Провод
32 9***7 Реле ТУ 37.003.1418-94
33 6***5 Колодка гнездовая ОСТ 37.003.032-88
34 1***1 Выключатель кнопочный ТУ 37.003.710-80
35 4***П Провод
38 4***П Провод
38 4***П Провод
39 2***5 Переключатель 2ППН-45 ТУ 16-526.016-73
39 2***5 Переключатель 2ППН-45 ТУ 16-526.016-73
40 4***П Кронштейн
40 4***П Кронштейн
41 4***П Щиток
41 4***П Щиток
42 П***Л Фонарь контрольной лампы ТУ 37.003.293-72
42 П***Э Фонарь контрольной лампы ТУ 37.003.293-72
43 А***2 Лампа А24-2 ГОСТ 2023.1-88
44 4***П Провод
45 П***Л Фонарь контрольной лампы ТУ 37.003.293-72
45 П***Э Фонарь контрольной лампы ТУ 37.003.293-72
46 4***П Провод
47 4***П Провод
47 4***П Провод
49 4***9 Перемычка
49 4***0 Перемычка
50 В***0 Винт ВМ3-6gх12.58С.016 ГОСТ 17475-80
50 В***0 Винт ВМ3-6gх12.58С.026 ГОСТ 17475-80
51 Г***0 Гайка М3-7Н.6.016 ГОСТ 5927-70
51 Г***0 Гайка М3-7Н.6.026 ГОСТ 5927-70
52 Ш***0 Шайба 3.65Г.019 ГОСТ 6402-70
52 Ш***0 Шайба 3.65Г.0221 ГОСТ 6402-70
53 3***0 Шайба 3.01.08кп.019 ГОСТ 11371-78
53 3***0 Шайба 3.01.08кп.0221 ГОСТ 6402-70
54 4***П Провод
54 4***П Провод
55 4***П Провод
55 4***П Провод
56 4***П Провод
56 4***П Провод
56 В***М Переключатель В-45М ТУ 16-526.016-73
56 В***М Переключатель В-45М ТУ 16-526.016-73
56 В***Т Переключатель В-45М-Т ТУ 16-526.016-73
57 В***5 Выключатель света заднего хода ТУ 37.003.1213-84
64 В***0 Винт ВМ4-6gх16.58С.016 ГОСТ 17475-80
64 В***0 Винт ВМ4-6gх16.58С.026 ГОСТ 17475-80
65 4***П Крышка
65 4***П Крышка
66 4***П Кронштейн
66 4***П Кронштейн
67 П***С Предохранитель ПВ-60АС, УХЛ3, 30В ТУ 16-522.001-82
67 П***С Предохранитель ПВ-60АС, УХЛ3, 30В ТУ 16-522.001-82
68 П***0 Предохранитель ПВ-30, УХЛ3, 30В ТУ 16-522.001-82
68 П***т Предохранитель ПВ-30, УХЛ3, 30В ТУ 16-522.001-82 экспорт
69 П***С Предохранитель ПВ-100АС, УХЛ3, 30В ТУ 16-522.001-82
69 П***С Предохранитель ПВ-100АС, УХЛ3, 30В ТУ 16-522.001-82
70 4***2 Шинка
70 4***0 Шинка
71 7***5 Кольцо
72 4***1 Шинка
72 4***0 Шинка
73 Б***0 Блок защиты БЗ-20, УХЛ3, 30В ТУ 16-522.001-82
73 Б***0 Блок защиты БЗ-20, УХЛ3, 30В ТУ 16-522.001-82
74 П***0 Предохранитель ПВ-10, УХЛ3, 30В ТУ 16-522.001-82
74 П***0 Предохранитель ПВ-10, УХЛ3, 30В ТУ 16-522.001-82
75 П***т Предохранитель ПВ-20, УХЛ3, 30В ТУ 16-522.001-82 экспорт
75 П***т Предохранитель ПВ-20, УХЛ3, 30В ТУ 16-522.001-82 экспорт
76 4***9 Шинка
76 4***0 Шинка
77 П***0 Предохранитель ПВ-40, УХЛ3, 30В ТУ 16-522.001-82
77 П***0 Предохранитель ПВ-40, УХЛ3, 30В ТУ 16-522.001-82
78 Б***2 Блок защиты БЗ-30 УХЛЗ, 30В ТУ 16-522.001-82
78 Б***2 Блок защиты БЗ-30 УХЛЗ, 30В ТУ 16-522.001-82
79 4***П Провод
79 4***П Провод
80 4***П Провод
80 4***П Провод
81 4***П Провод
