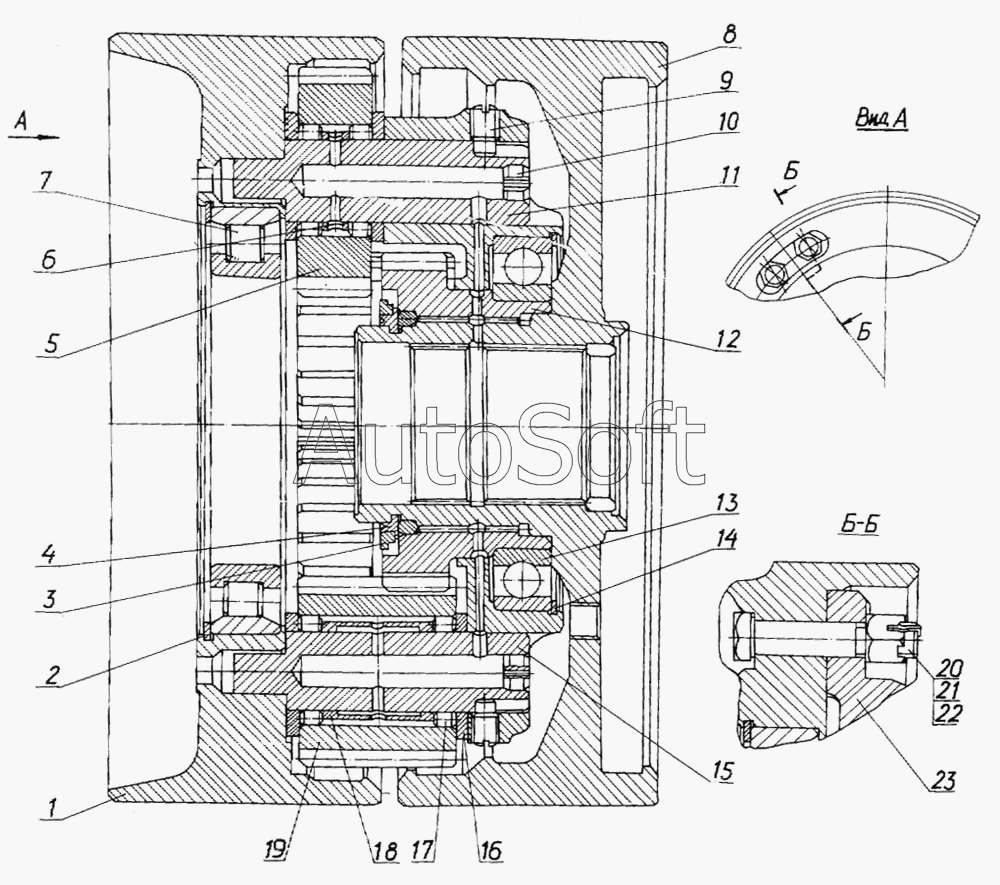

Каталог запасных частей к технике: Промтрактор Т-500 (1999). Механизм реверса
12
23
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 47-12-135-20-СП | 4***П | Механизм реверса | |
| 47-12-135-СП | 4***П | Механизм реверса | |
| 1 | 4***6 | Тормоз | |
| 2 | 7***6 | Кольцо С240 ГОСТ 13941-86 | |
| 3 | 2***2 | Кольцо | |
| 4 | 2***1 | Кольцо | |
| 5 | 2***8 | Шестерня | |
| 6 | 2***9 | Втулка | |
| 7 | 9***М | Подшипник ГОСТ 8328-75 | |
| 8 | 2***П | Барабан | |
| 9 | 7***2 | Винт | |
| 10 | 7***6 | Штифт | |
| 11 | 2***3 | Ось сателлита | |
| 12 | 2***П | Шестерня | |
| 13 | 1***5 | Подшипник | |
| 14 | 7***6 | Кольцо С210 ГОСТ 13941-86 | |
| 15 | 2***2 | Ось сателлита | |
| 16 | 2***1 | Кольцо упорное | |
| 17 | 4***0 | Ролик 8х12 ПРД | |
| 18 | 2***8 | Втулка | |
| 19 | 2***7 | Шестерня | |
| 20 | 7***6 | Болт | |
| 21 | 3***5 | Гайка М20х1,5-6Н.8.019 ГОСТ 2528-73 | |
| 22 | Ш***6 | Шплинт 4х36.019 ГОСТ 397-76 | |
| 23 | 4***7 | Водило | |
| 23 | 4***0 | Водило |
