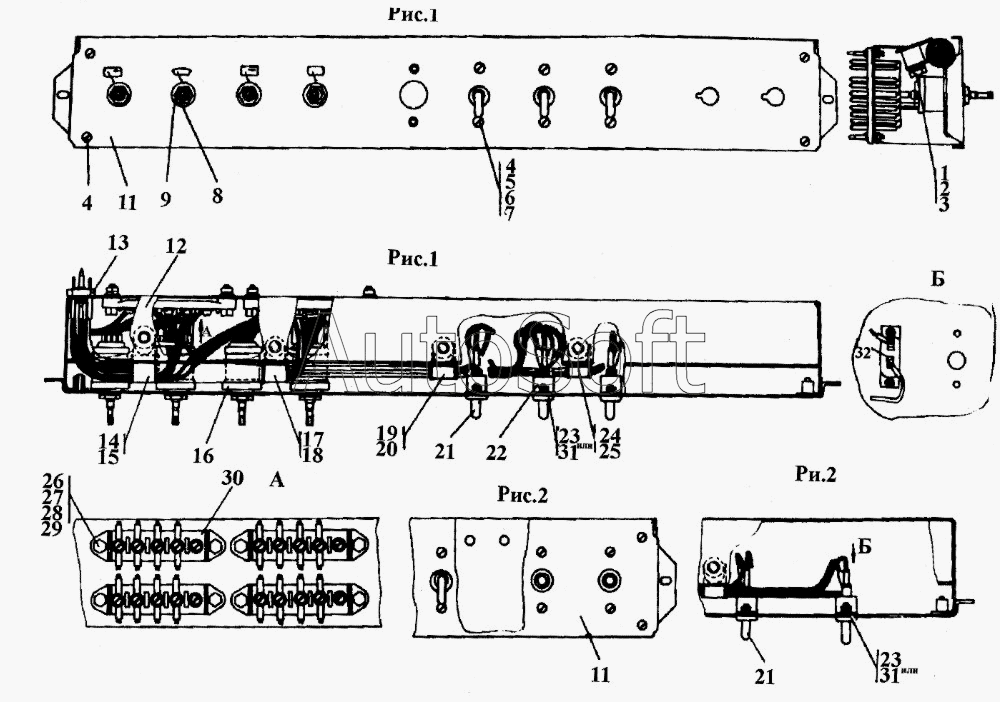

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 3501-10-169-01СП Блок выключателей
2
4
5
5
27
27
8
8
6
6
28
28
2
4
4
7
7
29
29
3
3
9
9
30
22
22
22
24
3501-10-169-01-20СП
12
12
13
13
16
16
11
11
21
21
23
23
31
31
3501-10-169-01СП
19
14
17
20
25
18
15
1
1
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-10-169-01-20СП | 3***П | Блок выключателей | |
| 3501-10-169-01СП | 3***П | Блок выключателей | |
| 1 | Б***9 | Болт М8-6gх 16.88.35.019 | |
| 1 | Б***9 | Болт М8-6gх 16.88.35.029 | |
| 2 | Ш***9 | Шайба 8Т.65Г.019 | |
| 2 | Ш***1 | Шайба 8Т.65Г.0221 | |
| 3 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | В***6 | Винт ВМ4-6gх12.58C.016 | |
| 4 | В***6 | Винт ВМ4-6gх12.58С.026 | |
| 5 | Г***6 | Гайка М4-7Н.6.016 | |
| 5 | Г***6 | Гайка М4-7Н.6.026 | |
| 6 | Ш***9 | Шайба 4.65Г.019 | |
| 6 | Ш***1 | Шайба 4.65Г.0221 | |
| 7 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 9 | 3***0 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х0,5.08кп.0221 ГОСТ 11371-78 | |
| 11 | 3***5 | Щиток | |
| 11 | 3***0 | Щиток | |
| 12 | 3***П | Кожух | |
| 12 | 3***П | Кожух | |
| 13 | 3***П | Жгут | |
| 13 | 3***П | Жгут | |
| 14 | 7***3 | Прокладка | |
| 15 | 7***7 | Хомутик | |
| 16 | 3***П | Переключатель стеклоочистителя и стеклоомывателя | |
| 16 | 3***П | Переключатель стеклоочистителя и стеклоомывателя | |
| 17 | 7***4 | Прокладка | |
| 18 | 7***9 | Хомутик | |
| 19 | 4***9 | Хомутик | |
| 20 | 7***6 | Прокладка | |
| 21 | 3***5 | Колпачок | |
| 22 | П***М | Переключатель В-45М | |
| 22 | П***Т | Переключатель В-45М, Т | |
| 22 | П***т | Переключатель В-45М, экспорт | |
| 23 | 4***0 | Манжета | |
| 24 | 4***0 | Хомутик | |
| 25 | 7***7 | Прокладка | |
| 26 | Б***9 | Болт М6-6gх20.58.019 | |
| 26 | Б***9 | Болт М6-6gх20.58.029 | |
| 27 | Г***9 | Гайка М6-7Н.6.019 | |
| 27 | Г***9 | Гайка М6-7Н.6.029 | |
| 28 | Ш***9 | Шайба 6Т.65Г.019 | |
| 28 | Ш***1 | Шайба 6Т.65Г.0221 | |
| 29 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | П***0 | Панель соединительная 17.3723.000 | |
| 31 | 4***8 | Манжета |
