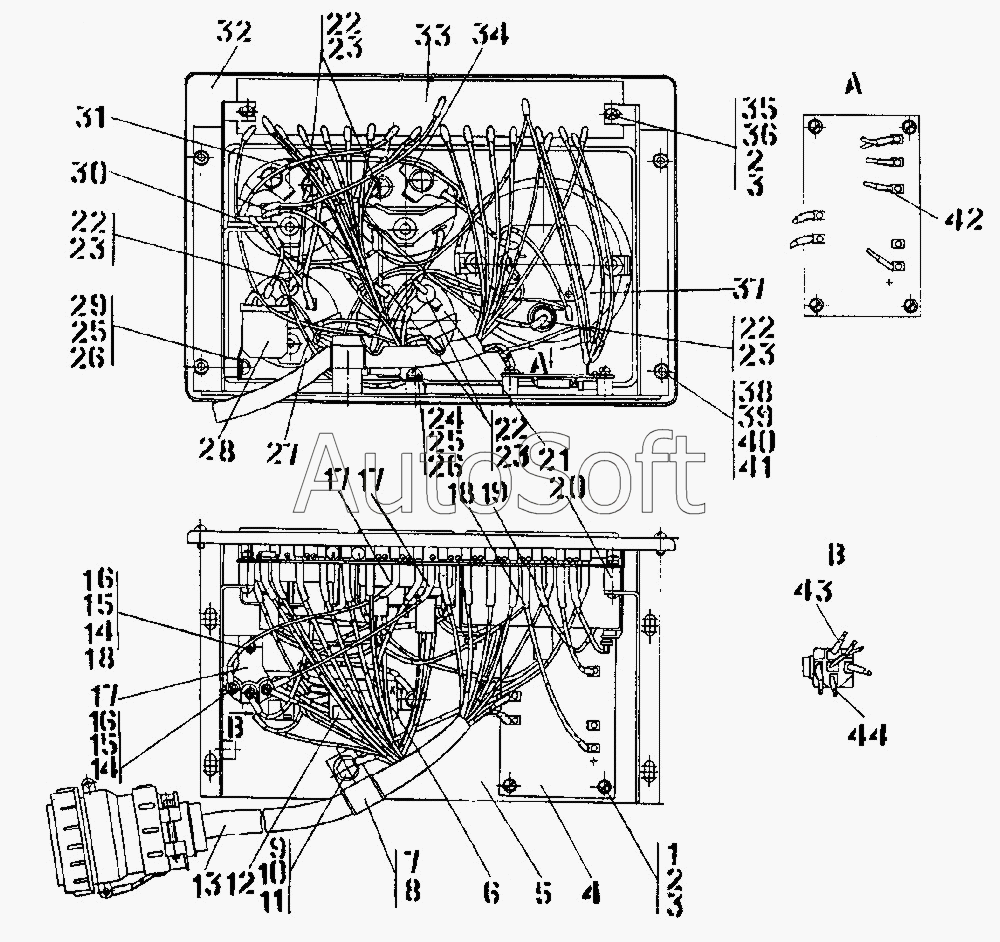

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 2502-10-153-01СП Шиток приборов
18
18
12
11
11
26
26
26
41
41
3
3
3
22
22
22
22
18
10
25
25
40
2
2
14
14
39
36
31
17
17
17
27
27
27
28
6
21
21
21
15
15
31
31
34
34
34
37
37
23
23
23
23
19
5
5
44
44
4
4
42
42
19
43
13
13
30
30
18
18
2502-10-153-01-20СП
2502-10-153-01-10СП
8
24
29
29
38
35
1
16
16
9
2502-10-153-01СП
7
32
32
20
33
17
17
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-153-01-10СП | 2***П | Щиток приборов | |
| 2502-10-153-01-20СП | 2***П | Щиток приборов | |
| 2502-10-153-01СП | 2***П | Щиток приборов | |
| 1 | В***2 | Винт В.М4-6gх12 | |
| 2 | Ш***Г | Шайба 4.65Г | |
| 3 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 4 | 3***П | Плата | |
| 4 | 3***П | Плата | |
| 5 | 3***П | Щиток | |
| 5 | 3***П | Щиток | |
| 6 | 9***7 | Реле ТУ 37.003.1418-94 | |
| 7 | 7***4 | Прокладка | |
| 8 | 7***9 | Хомутик | |
| 9 | Б***6 | Болт М8-6gх16 | |
| 10 | Ш***Г | Шайба 8Т.65Г | |
| 11 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 6***5 | Колодка гнездовая | |
| 13 | 2***П | Жгут | |
| 13 | 2***П | Жгут | |
| 14 | Ш***Г | Шайба 3.65Г | |
| 15 | Г***Н | Гайка М3-7Н | |
| 16 | В***0 | Винт В.М3-6gх10 | |
| 17 | 1***0 | Усилитель | |
| 17 | 4***П | Провод | |
| 17 | 4***П | Провод | |
| 18 | 2***П | Провод 112 | |
| 18 | 2***П | Провод 112 | |
| 18 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 19 | 3***П | Провод | |
| 19 | 3***П | Провод | |
| 20 | 3***1 | Проставка | |
| 21 | У***Т | Приемник указателя уровня топлива | |
| 21 | У***Л | Приемник указателя уровня топлива ТУ 37.003.614-79 | |
| 21 | У***Э | Приемник указателя уровня топлива | |
| 22 | Л***2 | Лампа А24-2 | |
| 23 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 24 | В***2 | Винт В.М6-6gх12 | |
| 25 | Ш***Г | Шайба 6Т.65Г | |
| 26 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | У***2 | Указатель напряжения 11.3812 | |
| 27 | У***Т | Указатель напряжения 11.3812-Т | |
| 27 | У***Э | Указатель напряжения 11.3812-Э | |
| 28 | 7***0 | Реле-сигнализатор | |
| 29 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 29 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 30 | 2***П | Провод 110 | |
| 30 | 2***П | Провод 110 | |
| 31 | У***Т | Приемник указателя температуры | |
| 31 | У***Л | Приемник указателя температуры ТУ 37.003.615-79 | |
| 31 | У***Э | Приемник указателя температуры | |
| 32 | 3***1 | Панель | |
| 32 | 3***0 | Панель | |
| 33 | 3***П | Плата | |
| 34 | У***Т | Приемник указателя давления | |
| 34 | У***Л | Приемник указателя давления | |
| 34 | У***Э | Приемник указателя давления | |
| 35 | В***5 | Винт В.М4-6gх25 | |
| 36 | Г***Н | Гайка М4-7Н | |
| 37 | Т***3 | Тахометр 2521.3813 | |
| 37 | Т***3 | Тахометр 2527 3813 | |
| 38 | В***2 | Винт В.М5-6gх12 | |
| 39 | Г***Н | Гайка М5-7Н | |
| 40 | Ш***Г | Шайба 5.65Г | |
| 41 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 41 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 42 | 3***П | Провод | |
| 42 | 3***1 | Провод | |
| 43 | 4***П | Провод | |
| 43 | 4***П | Провод | |
| 44 | 3***П | Провод | |
| 44 | 3***П | Провод |
