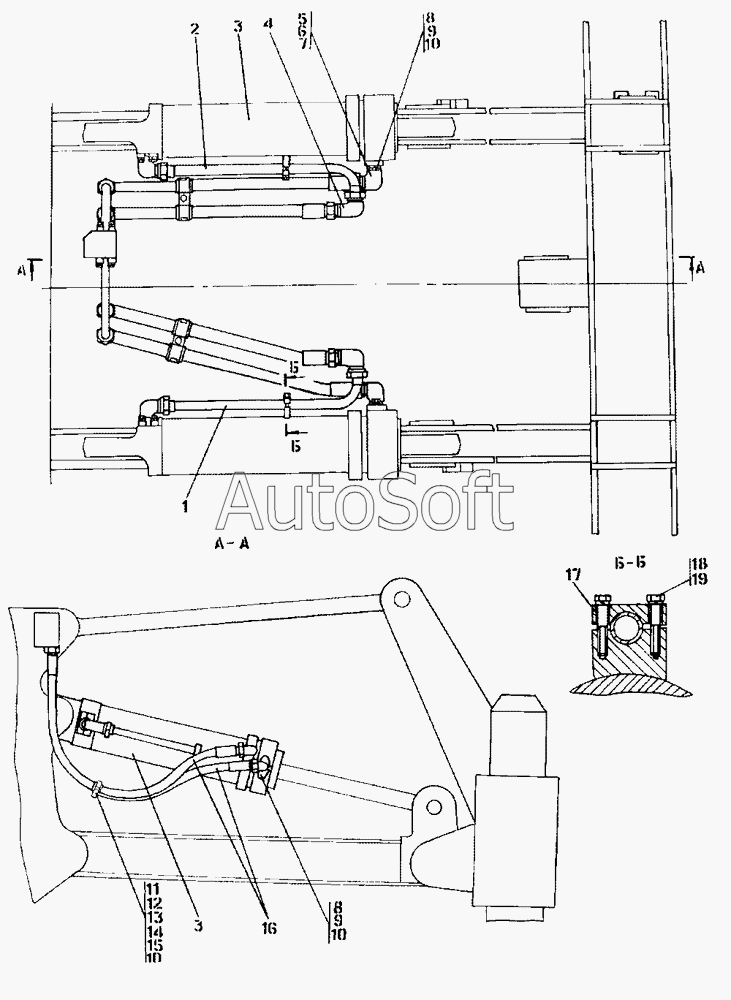

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 011501-97-501СП Гидросистема рыхлительного оборудования
18
13
5
5
8
8
8
17
17
6
13
14
9
9
9
15
19
10
10
10
7
011501-97-501СП
12
12
11
11
4
4
16
16
2
2
1
1
3
3
3
011501-97-501-20СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-97-501-20СП | 0***П | Гидросистема рыхлительного оборудования | |
| 011501-97-501СП | 0***П | Гидросистема рыхлительного оборудования | |
| 1 | 0***П | Трубопровод | |
| 1 | 0***П | Трубопровод | |
| 2 | 0***П | Трубопровод | |
| 2 | 0***П | Трубопровод | |
| 3 | 0***П | Гидроцилиндр | |
| 3 | 0***П | Гидроцилиндр | |
| 4 | 0***2 | Угольник | |
| 4 | 0***0 | Угольник | |
| 5 | 2***9 | Угольник | |
| 5 | 2***0 | Угольник | |
| 6 | 4***8 | Кольцо защитное | |
| 7 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 8 | 0***4 | Фланец | |
| 8 | 0***0 | Фланец | |
| 9 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 10 | Ш***Г | Шайба 16.0Т.65Г | |
| 11 | 2***2 | Прокладка | |
| 11 | 2***0 | Прокладка | |
| 12 | 2***0 | Скоба | |
| 12 | 2***0 | Скоба | |
| 13 | 2***1 | Планка | |
| 13 | 2***0 | Планка | |
| 14 | Б***0 | Болт М16х1,5-6gх30 | |
| 15 | Г***H | Гайка М16х1,5-6H | |
| 16 | 0***П | Рукав | |
| 16 | 0***П | Рукав | |
| 17 | 2***1 | Бугель | |
| 17 | 2***0 | Бугель | |
| 18 | Б***0 | Болт М8-6gх10 | |
| 19 | Ш***Г | Шайба 8Т.65Г |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
