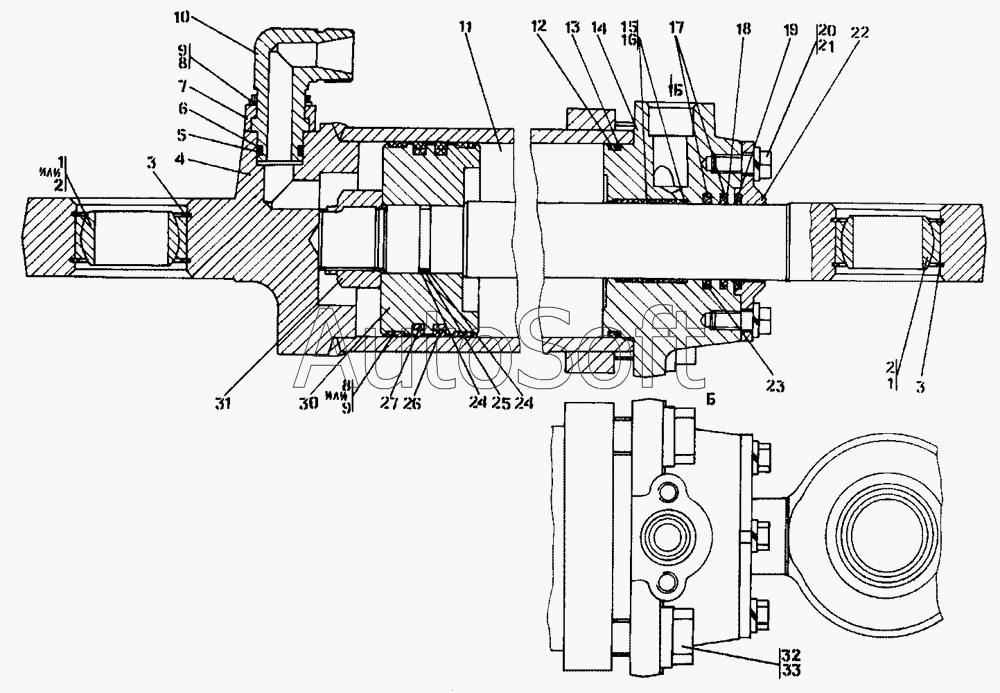

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 011501-97-502СП Гидроцилиндр диаметр 160
011501-97-502СП
011501-97-502-20СП
4
19
23
11
11
10
10
14
30
22
18
31
15
16
7
7
6
13
26
33
24
24
9
9
20
20
30
30
8
8
21
5
25
12
17
27
3
3
1
1
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-97-502-20СП | 0***П | Гидроцилиндр | |
| 011501-97-502СП | 0***П | Гидроцилиндр | |
| 1 | П***0 | Подшипник ШСЛ60 | |
| 2 | П***К | Подшипник ШСЛ60К | |
| 3 | 7***8 | Кольцо С90 | |
| 4 | 0***П | Корпус | |
| 5 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 6 | 2***0 | Кольцо защитное | |
| 7 | 2***3 | Фланец | |
| 7 | 2***0 | Фланец | |
| 8 | Ш***Т | Шайба 12.0Т | |
| 9 | Б***0 | Болт М12х1,25-6gх40 | |
| 10 | 0***3 | Угольник | |
| 10 | 0***0 | Угольник | |
| 11 | 0***1 | Шток | |
| 11 | 0***0 | Шток | |
| 12 | К***8 | Кольцо 150-160-58-2-51-1668 | |
| 13 | 2***7 | Шайба защитная | |
| 14 | 0***7 | Крышка | |
| 15 | 3***1 | Кольцо штоковое | |
| 16 | 2***3 | Кольцо штоковое | |
| 17 | К***А | Кольцо 070-080-58-2-В14-1-НТА | |
| 18 | 3***9 | Кольцо уплотнительное | |
| 19 | 2***П | Грязесъемник 3-d | |
| 20 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 21 | Ш***Т | Шайба 16.0Т | |
| 22 | 3***8 | Скребок | |
| 23 | 1***0 | Кольцо уплотнительное | |
| 24 | 4***5 | Шайба защитная | |
| 25 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 26 | 4***2 | Кольцо уплотнительное | |
| 27 | К***А | Кольцо 140-155-85-2-В14-1-НТА | |
| 28 | 4***9 | Втулка опорная | |
| 29 | К***0 | Кольцо опорно-направляющее поршневое Е21-160-15-4,0 | |
| 30 | 0***1 | Поршень | |
| 30 | 2***5 | Болт М30х2-6gх90 | |
| 30 | 2***0 | Болт М30х2-6gх90 | |
| 31 | 3***1 | Гайка специальная | |
| 33 | 3***2 | Шайба |
