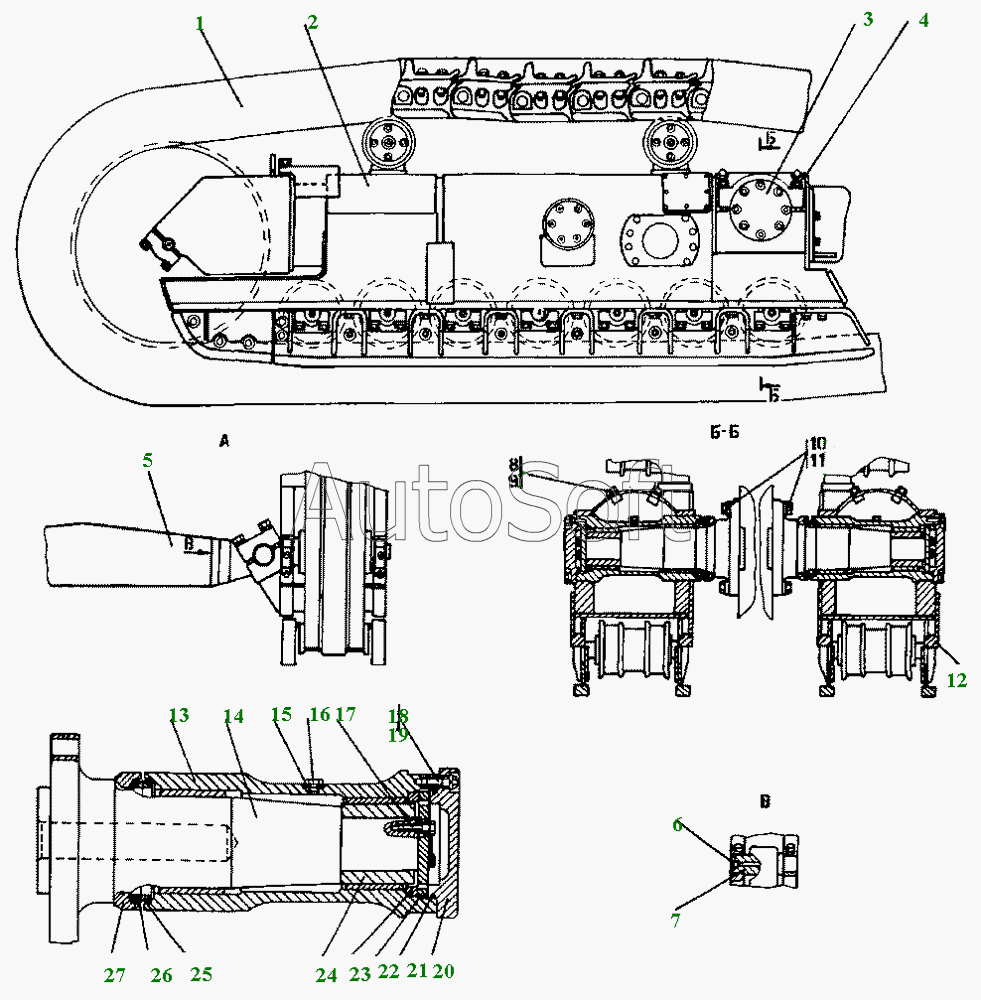

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 1501-21-201СП Система ходовая полужесткая
1501-21-201СП
1501-21-201-20СП
15
15
2
2
3
3
13
1
1
20
20
27
24
23
22
26
14
7
4
4
10
10
6
6
16
16
25
15
8
8
18
17
17
9
9
11
11
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-201-20СП | 1***П | Система ходовая полужесткая | |
| 1501-21-201СП | 1***П | Система ходовая полужесткая | |
| 1 | 1***П | Гусеница | |
| 1 | 1***П | Гусеница | |
| 2 | 1***П | Тележка | |
| 2 | 1***П | Тележка | |
| 3 | 1***П | Шарнир | |
| 3 | 1***П | Шарнир | |
| 4 | 1***6 | Кожух | |
| 4 | 1***0 | Кожух | |
| 6 | 3***9 | Пробка | |
| 6 | 3***0 | Пробка | |
| 7 | 2***9 | Ось | |
| 8 | 7***9 | Шайба ГОСТ 11371-78 | |
| 8 | 7***0 | Шайба ГОСТ 11371-78 | |
| 9 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 3***5 | Шайба | |
| 10 | 3***0 | Шайба | |
| 11 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
| 13 | 1***П | Корпус | |
| 14 | 1***0 | Ось | |
| 15 | 1***П | Тележка | |
| 15 | 1***П | Тележка | |
| 15 | 7***1 | Прокладка | |
| 16 | 3***5 | Пробка | |
| 16 | 3***0 | Пробка | |
| 17 | 2***1 | Болт 3М12-6gх40 | |
| 17 | 2***0 | Болт 3М12-6gх40 | |
| 18 | Б***0 | Болт М12х1,2-6gх40 | |
| 19 | Ш***Т | Шайба 12.0Т | |
| 20 | 1***2 | Крышка | |
| 20 | 1***0 | Крышка | |
| 21 | К***3 | Кольцо 160-165-36-2-3 | |
| 22 | 1***7 | Фланец | |
| 23 | 1***6 | Кольцо | |
| 24 | 1***5 | Вкладыш | |
| 25 | 4***3 | Кольцо упругое | |
| 26 | 1***8 | Кольцо уплотнительное | |
| 27 | 1***3 | Корпус уплотнения |
