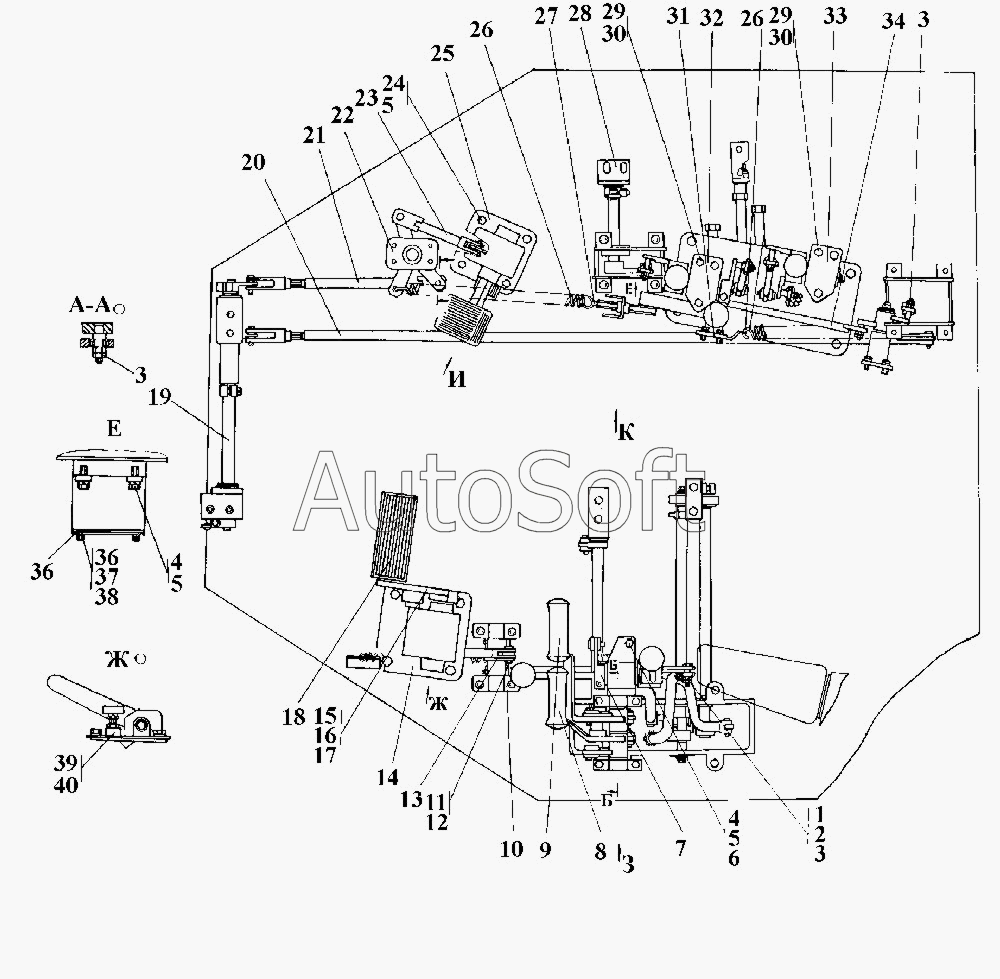

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 2001-13-50-01СП Привод управления
1
29
29
26
26
18
11
11
2
2
16
1
13
13
39
39
27
27
25
37
17
12
6
6
38
38
5
5
5
30
30
31
40
40
3
3
3
36
24
24
4
4
10
7
15
15
14
14
21
21
10
7
20
20
19
19
28
28
2001-13-50-01-20СП
32
35
35
34
34
22
22
23
23
2001-13-50-01СП
32
33
33
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-13-50-01-20СП | 2***П | Привод управления | |
| 2001-13-50-01СП | 2***П | Привод управления | |
| 1 | 4***6 | Втулка | |
| 1 | 4***0 | Втулка | |
| 2 | 4***8 | Ось | |
| 2 | 4***0 | Ось | |
| 3 | Г***Н | Гайка М6-7Н | |
| 4 | Б***0 | Болт М10-6х30 | |
| 5 | Ш***Т | Шайба 10.0Т | |
| 6 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 7 | 3***П | Блок управления | |
| 7 | 3***П | Блок управления | |
| 8 | 3***П | Рукоятка | |
| 8 | 3***П | Рукоятка | |
| 9 | 3***П | Рукоятка | |
| 9 | 3***П | Рукоятка | |
| 10 | 2***П | Мостик | |
| 10 | 2***П | Мостик | |
| 11 | 4***1 | Ось | |
| 11 | 4***0 | Ось | |
| 12 | Ш***4 | Шплинт 3,2х14 | |
| 13 | 4***4 | Ухо | |
| 13 | 4***0 | Ухо | |
| 14 | 3***П | Корпус | |
| 14 | 3***П | Корпус | |
| 15 | 3***П | Педаль | |
| 15 | 3***П | Педаль | |
| 16 | Б***0 | Болт М8-6gх30 | |
| 17 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 18 | 4***1 | Накладка педали | |
| 19 | 2***П | Мостик | |
| 19 | 2***П | Мостик | |
| 20 | 2***П | Тяга | |
| 20 | 2***П | Тяга | |
| 21 | 3***П | Тяга | |
| 21 | 3***П | Тяга | |
| 22 | 3***П | Мостик | |
| 22 | 3***П | Мостик | |
| 23 | 3***П | Тяга | |
| 23 | 3***П | Тяга | |
| 24 | 2***0 | Болт М10-6gх40 | |
| 24 | 2***0 | Болт М10-6gх40 | |
| 25 | 3***П | Педаль | |
| 26 | 7***2 | Пружина | |
| 26 | 7***0 | Пружина | |
| 27 | 2***6 | Растяжка | |
| 27 | 2***0 | Растяжка | |
| 28 | 2***П | Мостик | |
| 28 | 2***П | Мостик | |
| 29 | Б***5 | Болт М8-6gх25 | |
| 30 | Ш***Т | Шайба 8Т | |
| 31 | 3***П | Сектор | |
| 32 | 3***П | Блок управления | |
| 32 | 3***П | Блок управления | |
| 33 | 3***П | Блок управления | |
| 33 | 3***П | Блок управления | |
| 34 | 3***П | Тяга | |
| 34 | 3***П | Тяга | |
| 35 | 3***П | Крышка | |
| 35 | 3***П | Крышка | |
| 36 | Б***6 | Болт М6-6gх16 | |
| 37 | Ш***Т | Шайба 6Т | |
| 38 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 39 | 2***6 | Упор | |
| 39 | 2***0 | Упор | |
| 40 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 40 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
