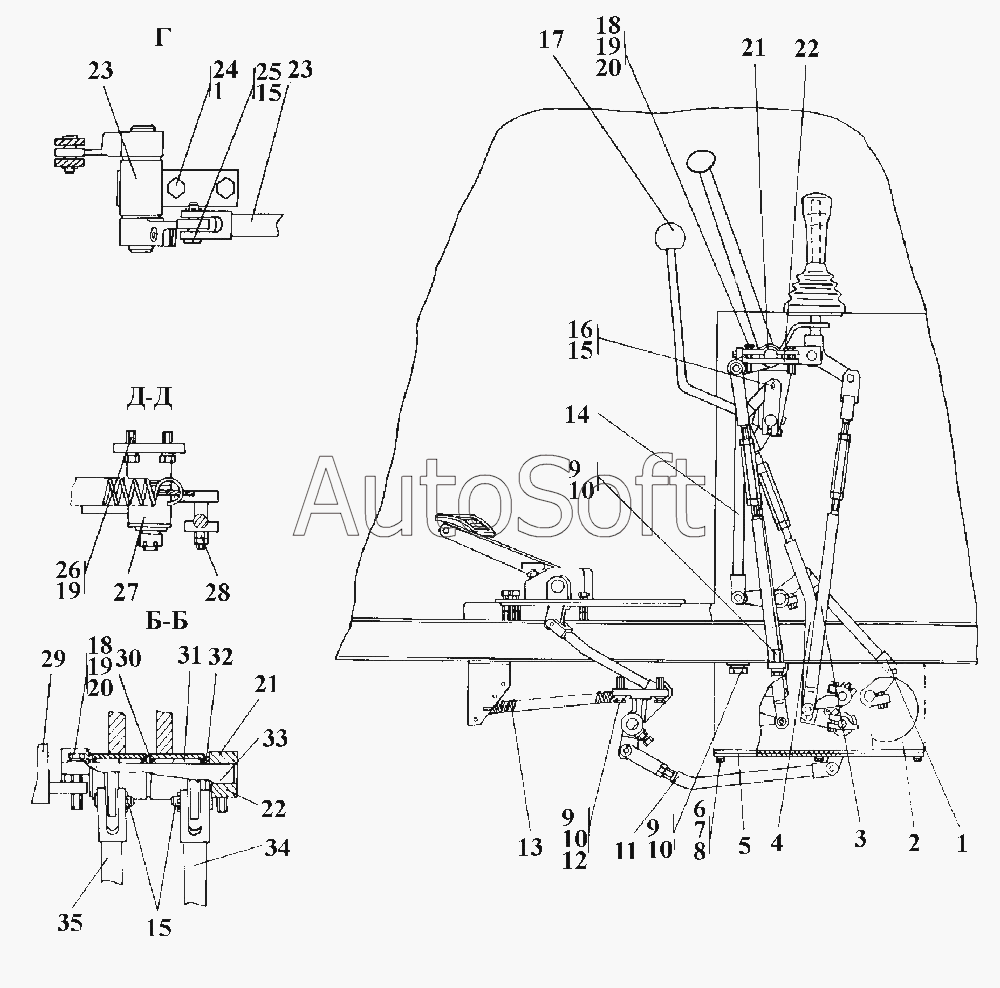

Каталог запасных частей к технике: Промтрактор Т-15.01Я (2000). 2001-13-50-01СП Привод управления
6
21
21
21
25
25
16
16
30
13
13
18
18
26
9
9
9
24
24
17
28
7
19
19
19
10
10
10
32
32
8
8
20
20
20
12
12
15
15
15
31
14
2001-13-50-01-20СП
2
2
11
11
5
5
35
35
34
34
3
3
14
2001-13-50-01СП
1
1
29
29
23
23
23
4
4
27
27
33
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-13-50-01-20СП | 2***П | Привод управления | |
| 2001-13-50-01СП | 2***П | Привод управления | |
| 1 | 3***П | Тяга | |
| 1 | 3***П | Тяга | |
| 2 | 2***П | Мостик | |
| 2 | 2***П | Мостик | |
| 3 | 3***П | Тяга | |
| 3 | 3***П | Тяга | |
| 4 | 3***П | Тяга | |
| 4 | 3***П | Тяга | |
| 5 | 2***П | Крышка | |
| 5 | 2***П | Крышка | |
| 6 | Б***6 | Болт М6-6gх16 | |
| 7 | Ш***Т | Шайба 6Т | |
| 8 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | Б***0 | Болт М10-6gх30 | |
| 10 | Ш***Т | Шайба 10 0Т | |
| 11 | 2***П | Тяга | |
| 11 | 2***П | Тяга | |
| 12 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 13 | 7***1 | Пружина | |
| 13 | 7***0 | Пружина | |
| 14 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 15 | Ш***4 | Шплинт 3,2х14 | |
| 16 | 4***2 | Ось | |
| 16 | 4***0 | Ось | |
| 17 | 4***3 | Рукоятка | |
| 18 | Б***0 | Болт М8-6gх40 | |
| 19 | Ш***Т | Шайба 8Т | |
| 20 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 21 | 4***6 | Зажим | |
| 21 | 4***0 | Зажим | |
| 22 | 3***7 | Планка | |
| 22 | 3***0 | Планка | |
| 23 | 3***П | Мостик | |
| 23 | 3***П | Мостик | |
| 24 | 2***0 | Болт М10-6gх40 | |
| 24 | 2***0 | Болт М10-6gх40 | |
| 25 | 4***9 | Ось | |
| 25 | 4***0 | Ось | |
| 26 | Б***5 | Болт М8-6gх25 | |
| 27 | 3***П | Мостик | |
| 27 | 3***П | Мостик | |
| 28 | Г***Н | Гайка М6-7Н | |
| 29 | 3***П | Блок управления | |
| 29 | 3***П | Блок управления | |
| 30 | 5***3 | Кольцо СП 26,5-19-3,5 ТУ17 РСФСР35-7755-84 | |
| 31 | П***0 | Подшипник 942/20 | |
| 32 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 32 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 33 | 3***2 | Ось | |
| 34 | 3***П | Тяга | |
| 34 | 3***П | Тяга | |
| 35 | 3***П | Тяга | |
| 35 | 3***П | Тяга |
