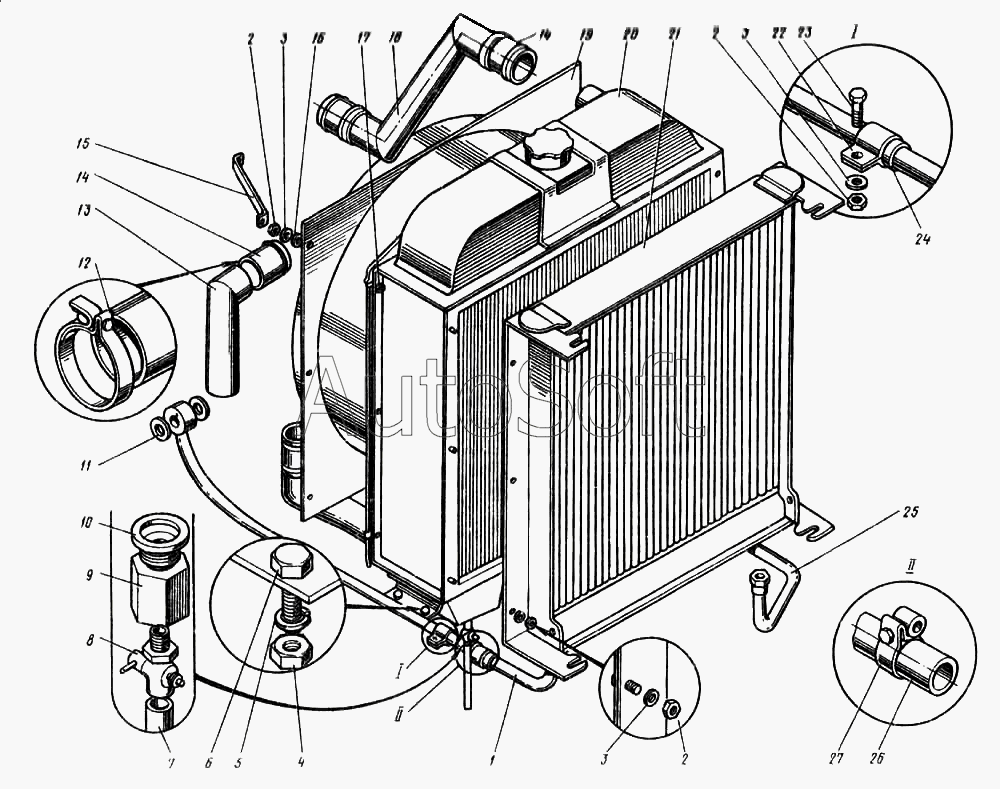

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Установка радиаторов
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубопровод | |
| 2 | 5***8 | Гайка | |
| 3 | 6***8 | Шайба | |
| 4 | 5***6 | Гайка | |
| 5 | 6***6 | Шайба | |
| 6 | 7***0 | Болт | |
| 7 | I***7 | Трубка L=300 мм | |
| 8 | К***2 | Кран сливной в сборе (Кр-2) | |
| 9 | 4***5 | Штуцер | |
| 10 | 4***4 | Прокладка | |
| 11 | 3***2 | Кольцо уплотнительное | |
| 12 | 4***0 | Хомут | |
| 13 | 4***0 | Труба | |
| 14 | 5***3 | Рукав-деталь | |
| 15 | 4***0 | Стяжка | |
| 16 | 1***8 | Шайба | |
| 17 | 7***0 | Болт | |
| 18 | 4***4 | Труба сварная | |
| 19 | 4***0 | Кожух вентилятора | |
| 20 | М***1 | Радиатор водяной | |
| 21 | 0***3 | Радиатор масляный в сборе со стойками | |
| 22 | 4***7 | Хомутик | |
| 23 | 7***6 | Болт | |
| 24 | 4***4 | Прокладка | |
| 25 | 4***0 | Трубопровод | |
| 26 | 1***6 | Рукав L=100 мм | |
| 27 | 4***0 | Хомут |
