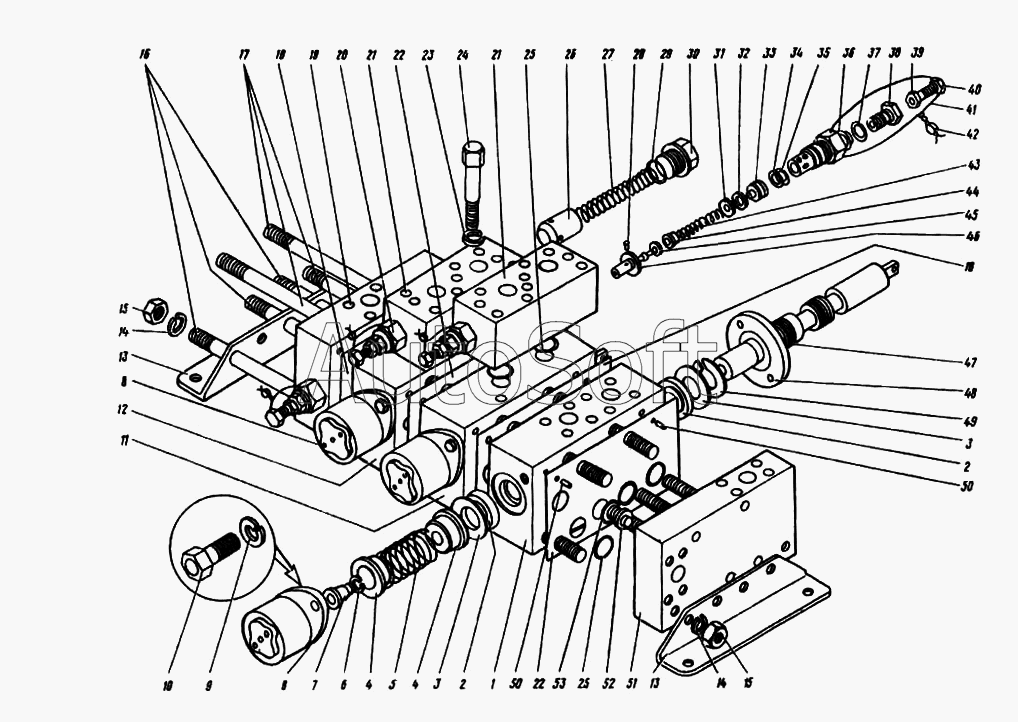

Каталог запасных частей к технике: Ковровец ЭО-4124 (2009). Гидрораспределитель трехсекционный
1
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
19
20
21
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Секция рабочая в сборе | |
| 2 | У***1 | Манжета | |
| 3 | У***1 | Шайба | |
| 4 | У***1 | Шайба опорная | |
| 5 | У***1 | Пружина | |
| 6 | 6***2 | Шайба | |
| 7 | 4***3 | Хвостовик | |
| 8 | 4***2 | Стакан | |
| 9 | 6***0 | Шайба | |
| 10 | 7***5 | Болт | |
| 11 | 4***0 | Секция рабочая в сборе | |
| 12 | 4***0 | Секция рабочая в сборе | |
| 13 | У***1 | Угольник | |
| 14 | 6***0 | Шайба | |
| 15 | У***2 | Гайка М20х1,5 | |
| 16 | 4***4 | Шпилька | |
| 17 | 4***3 | Шпилька | |
| 18 | 4***1 | Пластина уплотнительная | |
| 19 | 4***0 | Секция напорная | |
| 20 | 5***А | Клапан предохранительный | |
| 21 | У***2 | Блок перепускных клапанов | |
| 22 | 4***2 | Пластина уплотнительная | |
| 23 | 6***8 | Шайба | |
| 24 | У***7 | Болт | |
| 25 | 9***6 | Кольцо | |
| 26 | У***8 | Клапан обратный | |
| 27 | У***9 | Пружина | |
| 28 | 5***1 | Штифт | |
| 29 | 9***0 | Кольцо | |
| 30 | У***1 | Пробка | |
| 31 | 9***0 | Кольцо | |
| 32 | 5***9 | Шайба | |
| 33 | 5***7 | Поршень | |
| 34 | 9***6 | Кольцо | |
| 35 | 5***1 | Шайба | |
| 36 | 5***5 | Стакан | |
| 37 | 1***' | Прокладка | |
| 38 | 5***8 | Пробка | |
| 39 | 5***6 | Гайка | |
| 40 | 5***1 | Винт | |
| 41 | 2***1 | Проволока | |
| 42 | 1***7 | Пломба | |
| 43 | 5***7 | Пружина | |
| 44 | 5***9 | Тарелка | |
| 45 | 5***8 | Золотник | |
| 46 | 5***4 | Втулка | |
| 47 | 4***1 | Золотник | |
| 48 | 4***4 | Крышка | |
| 49 | У***1 | Грязесъемник | |
| 50 | У***2 | Штифт | |
| 51 | 4***0 | Крышка сливная для последовательного соединения двух распределителей | |
| 52 | 4***6 | Кольцо | |
| 53 | 9***6 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
