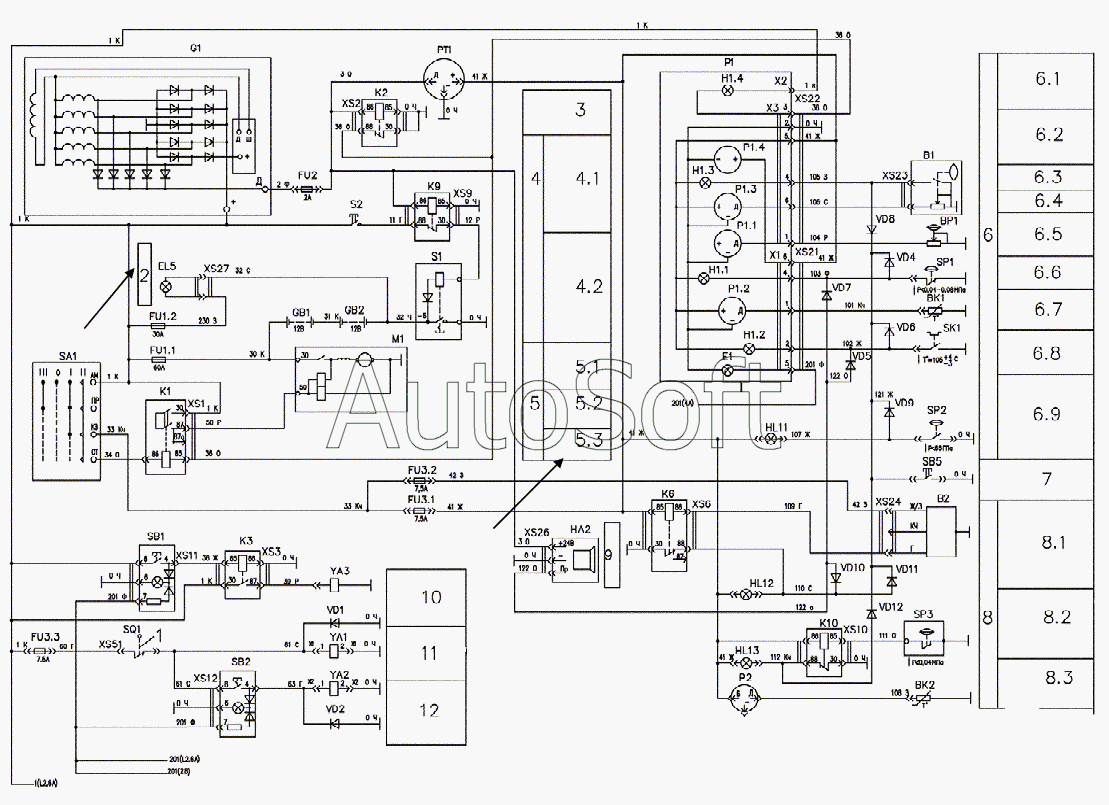

Каталог запасных частей к технике: Амкодор-208В (2006). 208А-37.00.000 Схема электрическая принципиальная
1
2
3
4
4.1
4.2
5
5.1
5.2
5.3
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
7
8
8.1
8.2
8.3
9
10
11
12
В1
В2
ВК2
ВР1
EL5
FU1.1
FU1.2
FU2
GB1
GB2
Gl
HL12
HL13
К2
К3
К6
К9
К10
М1
М1
Р1
Р1
Р2
Х1
Х2
Х3
Р2
РТ1
SI
S2
SA1
SB1
SB 2
SB 5
SKI
SP1
SP2
SP3
VD4-VD12
VD4-VD12
XS1
XS3
XS6
XS9
XS10
XS11
XS12
XS23
XS24
XS26
XS51
XS27
Х2
YA1
YA2
YA3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А24-2 | А***2 | Лампа | |
| А24-21-3 | А***3 | Лампа | |
| 1 | К***т | Контакт замкнут | |
| 10 | Э***н | Электромагнитный клапан аэрозольного приспособления | |
| 11 | Б***м | Блокировка управления рабочим оборудованием | |
| 12 | В***ы | Включение аварийного опускания стрелы | |
| 2 | Л***я | Лампа переносная | |
| 3 | С***и | Счетчик наработки времени | |
| 4 | С***: | Система электроснабжения: | |
| 4.1 | У***я | Установка генераторная | |
| 4.2 | В***ы | Выключатель массы, аккумуляторные батареи | |
| 5 | С***а | Система пуска: | |
| 5.1 | С***р | Стартер | |
| 5.2 | Р***а | Реле стартера | |
| 5.3 | З***я | Замок зажигания | |
| 6 | П***я | Приборы контроля и сигнализации двигателя: | |
| 6.1 | Р***й | Разрядка аккумуляторных батарей | |
| 6.2 | Н***е | Напряжение | |
| 6.3 | М***а | Минимальный остаток топлива | |
| 6.4 | У***а | Уровень топлива | |
| 6.5 | Д***а | Давление масла в системе смазки | |
| 6.6 | М***и | Минимальное давление в системе смазки | |
| 6.7 | Т***ы | Температура окружающей среды | |
| 6.8 | П***и | Перегрев охлаждающей жидкости | |
| 6.9 | З***а | Засорение воздушного фильтра | |
| 7 | К***п | Контроль исправности ламп | |
| 8 | Г***: | Гидросистема рабочего оборудования: | |
| 8.1 | У***й | Уровень масла минимальный | |
| 8.2 | З***а | Засорение сливного фильтра | |
| 8.3 | Т***а | Температура масла | |
| 9 | А***я | Аварийная сигнализация | |
| EL1 | 8***4 | Фара рабочая | |
| EL2 | 8***4 | Фара рабочая | |
| EL3 | 8***4 | Фара рабочая | |
| EL4 | Л***9 | Патрон лампы | |
| EL5 | С***м | Светильник | |
| EL6 | 1***4 | Плафон освещения | |
| FU1.1 | 1***2 | Блок предохранителей | |
| FU1.2 | 1***2 | Блок предохранителей | |
| FU2 | П***1 | Предохранитель | |
| FU3 | Б***1 | Блок предохранителей | |
| FU4 | Б***1 | Блок предохранителей | |
| GB1 | 6***А | Батарея аккумуляторная | |
| GB2 | 6***А | Батарея аккумуляторная | |
| Gl | Г***В | Генератор Комплект Д-242 | |
| HL1 | 3***2 | Фонарь передний многофункциональный | |
| HL12 | 2***7 | Лампа контрольная | |
| HL13 | 2***4 | Лампа контрольная | |
| HL15 | 2***7 | Лампа контрольная | |
| HL16 | М***0 | Маяк сигнальный | |
| HL17 | Ф***Г | Фонарь заднего хода | |
| HL2 | 3***2 | Фонарь передний многофункциональный | |
| HL3 | 7***6 | Фонарь многофункциональный задний | |
| HL4 | 7***6 | Фонарь многофункциональный задний | |
| HL5 | 3***1 | Световозвращатель боковой | |
| HL6 | 3***1 | Световозвращатель боковой | |
| HL7 | 2***0 | Лампа контрольная | |
| HL7 | 3***1 | Световозвращатель боковой | |
| HL8 | 2***0 | Лампа контрольная | |
| HL8 | 3***1 | Световозвращатель боковой | |
| M4 | К***0 | Электродвигатель омывателя | |
| M5 | К***0 | Электродвигатель вентилятора | |
| S2 | 1***4 | Выключатель | |
| SA1 | 1***5 | Выключатель | |
| SA2 | 0***2 | Переключатель | |
| SA2 | 5***1 | Переключатель | |
| SB 10 | 3***8 | Выключатель | |
| SB 11 | К***и | Выключатель | |
| SB 12 | К***и | Выключатель | |
| SB 13 | 3***3 | Выключатель | |
| SB 14 | К***и | Выключатель | |
| SB 2 | 3***2 | Выключатель зеленый без символа | |
| SB 5 | В***1 | Выключатель | |
| SB 6 | 3***4 | Выключатель | |
| SB 7 | 3***0 | Выключатель | |
| SB 8 | 3***5 | Выключатель | |
| SB 9 | 3***0 | Выключатель зеленый без символа | |
| SB1 | 3***3 | Выключатель оранжевый без символа | |
| SI | 1***2 | Выключатель | |
| SKI | Д***Ж | Датчик | |
| SP1 | Д***3 | Датчик аварийного давления масла | |
| SP2 | Д***5 | Датчик | |
| SP3 | К***М | Сигнализатор засорения фильтра гидросистемы | |
| SP4 | В***2 | Выключатель света стоп гидравлический | |
| SP5 | В***2 | Выключатель света стоп гидравлический | |
| VD1 | К***Б | Диод | |
| VD2 | К***Б | Диод | |
| VD4-VD12 | К***Б | Диод | |
| X1 | 2***1 | Розетка | |
| XS1 | 4***0 | Колодка гнездовая | |
| XS10 | 6***5 | Колодка гнездовая | |
| XS11 | 6***8 | Колодка гнездовая | |
| XS12 | 6***8 | Колодка гнездовая | |
| XS16-XS20 | 6***8 | Колодка гнездовая | |
| XS23 | 6***2 | Колодка гнездовая | |
| XS24 | 6***4 | Колодка гнездовая | |
| XS26 | 6***4 | Колодка гнездовая | |
| XS27 | Р***А | Розетка | |
| XS28 | 6***2 | Колодка гнездовая | |
| XS3 | 6***5 | Колодка гнездовая | |
| XS30 | 6***6 | Колодка гнездовая | |
| XS50 | 6***0 | Колодка гнездовая | |
| XS51 | 7***2 | Розетка двухконтактная СНП-3Н с чехлом | |
| XS6 | 6***5 | Колодка гнездовая | |
| XS7 | 6***5 | Колодка гнездовая | |
| XS9 | 6***5 | Колодка гнездовая | |
| YA1 | К***Л | Электромагнит | |
| YA2 | К***Л | Электромагнит | |
| YA3 | 4***В | Электромагнитный клапан аэрозольного приспособления | |
| В1 | Д***3 | Датчик указателя уровня топлива | |
| В2 | Д***1 | Датчик сигнализации уровня масла в гидробаке | |
| ВК1 | Д***Ж | Датчик | |
| ВК2 | Д***Ж | Датчик | |
| ВР1 | Д***2 | Датчик | |
| Е1 | А***2 | Лампа | |
| К1 | 7***0 | Реле | |
| К10 | 9***7 | Реле | |
| К2 | 9***7 | Реле | |
| К3 | 9***7 | Реле | |
| К6 | 9***7 | Реле | |
| К7 | 9***7 | Реле | |
| К8 | Р***1 | Реле прерыватель | |
| К9 | 9***7 | Реле | |
| М1 | A***3 | Стартер | |
| М1 | С***Р | Стартер | |
| М2 | 4***0 | Электродвигатель | |
| М3 | 6***2 | Стеклоочиститель передний | |
| Н3 | А***й | Лампа контрольная резерва топлива | |
| Н4 | А***й | Лампа контрольная | |
| НI | А***й | Лампа контрольная | |
| НА1 | С***3 | Сигнал звуковой | |
| НА2 | С***1 | Сигнализатор аварийный | |
| Р1 | К***1 | Комбинация приборов в комплекте: | |
| Р1 | П***я | Приемник указателя давления | |
| Р2 | П***ы | Приемник указателя температуры | |
| Р2 | Э***5 | Прибор | |
| Р3 | П***а | Приемник указателя уровня топлива | |
| Р4 | У***я | Указатель напряжения | |
| РТ1 | С***4 | Счетчик времени наработки | |
| Х1 | 5***я | Колодка штыревая | |
| Х2 | 1***2 | Штырь | |
| Х2 | 2***1 | Розетка | |
| Х3 | К***я | Колодка штыревая | |
| ХS2 | 6***5 | Колодка гнездовая | |
| ХS46 | 6***8 | Колодка гнездовая |
