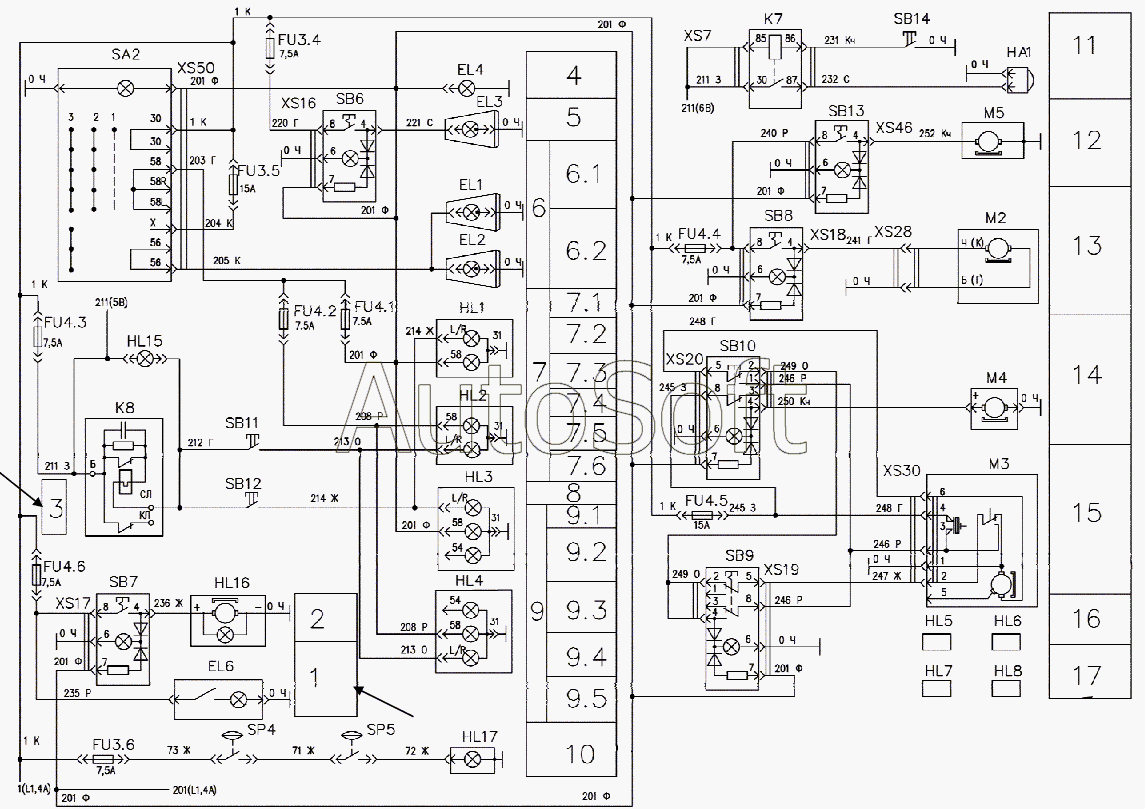

Каталог запасных частей к технике: Амкодор-208В (2006). 208А-37.00.000 Схема электрическая принципиальная
1
2
3
4
5
6
6.1
6.2
7
7.1
7.2
7.3
7.4
7.5
7.6
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
13
14
15
16
17
EL1
EL2
EL3
EL4
EL6
НА1
HL1
HL2
HL3
HL4
HL5
HL6
HL7
HL8
HL7
HL8
HL15
HL16
HL17
К7
К8
M4
M5
SA2
SA2
SB 6
SB 7
SB 8
SB 9
SB 10
SB11
SB12
SB14
SB 13
SP4
SP5
XS7
XS16-XS20
XS16-XS20
XS16-XS20
XS16-XS20
XS16-XS20
XS28
XS30
XS50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А24-2 | А***2 | Лампа | |
| А24-21-3 | А***3 | Лампа | |
| 1 | П***ы | Плафон кабины | |
| 10 | Ф***а | Фонарь заднего хода | |
| 11 | З***л | Звуковой сигнал | |
| 12 | Э***а | Электродвигатель вентилятора | |
| 13 | Э***я | Электродвигатель отопителя | |
| 14 | Э***я | Электродвигатель стеклоомывателя | |
| 15 | М***я | Моторедуктор стеклоочистителя | |
| 16 | С***е | Световозвращатели боковые | |
| 17 | С***е | Световозвращатели задние | |
| 2 | М***й | Маяк проблесковый | |
| 3 | Р***в | Реле поворотов | |
| 4 | П***2 | Подсветка шкалы прибора Р2 | |
| 5 | Ф***я | Фара рабочая задняя | |
| 6 | Ф***е | Фары рабочие передние | |
| 6.1 | П***я | Правая | |
| 6.2 | Л***я | Левая | |
| 7 | Ф***е | Фонари передние | |
| 7.1 | П***й | Повторитель боковой правый | |
| 7.2 | П***й | Поворот правый | |
| 7.3 | Г***й | Габарит правый | |
| 7.4 | Г***й | Габарит левый | |
| 7.5 | П***й | Поворот левый | |
| 7.6 | П***й | Повторитель боковой левый | |
| 8 | С***ь | Световозвращатель | |
| 9 | Ф***е | Фонари задние: | |
| 9.1 | П***й | Поворот правый | |
| 9.2 | Г***й | Габарит правый | |
| 9.3 | Г***й | Габарит левый | |
| 9.4 | П***й | Поворот левый | |
| 9.5 | С***ь | Световозвращатель | |
| EL1 | 8***4 | Фара рабочая | |
| EL2 | 8***4 | Фара рабочая | |
| EL3 | 8***4 | Фара рабочая | |
| EL4 | Л***9 | Патрон лампы | |
| EL5 | С***м | Светильник | |
| EL6 | 1***4 | Плафон освещения | |
| FU1.1 | 1***2 | Блок предохранителей | |
| FU1.2 | 1***2 | Блок предохранителей | |
| FU2 | П***1 | Предохранитель | |
| FU3 | Б***1 | Блок предохранителей | |
| FU4 | Б***1 | Блок предохранителей | |
| GB1 | 6***А | Батарея аккумуляторная | |
| GB2 | 6***А | Батарея аккумуляторная | |
| Gl | Г***т | Генератор комплект Д-242 | |
| HL1 | 3***2 | Фонарь передний многофункциональный | |
| HL12 | 2***7 | Лампа контрольная | |
| HL13 | 2***4 | Лампа контрольная | |
| HL15 | 2***7 | Лампа контрольная | |
| HL16 | М***й | Маяк сигнальный | |
| HL17 | Ф***Г | Фонарь заднего хода | |
| HL2 | 3***2 | Фонарь передний многофункциональный | |
| HL3 | 7***6 | Фонарь многофункциональный задний | |
| HL4 | 7***6 | Фонарь многофункциональный задний | |
| HL5 | 3***1 | Световозвращатель боковой | |
| HL6 | 3***1 | Световозвращатель боковой | |
| HL7 | 2***0 | Лампа контрольная | |
| HL7 | 3***1 | Световозвращатель боковой | |
| HL8 | 2***0 | Лампа контрольная | |
| HL8 | 3***1 | Световозвращатель боковой | |
| M4 | К***0 | Электродвигатель омывателя | |
| M5 | К***0 | Электродвигатель вентилятора | |
| S2 | 1***4 | Выключатель | |
| SA1 | 1***5 | Выключатель | |
| SA2 | 0***2 | Переключатель | |
| SA2 | 5***1 | Переключатель | |
| SB 10 | 3***8 | Выключатель | |
| SB 13 | 3***3 | Выключатель | |
| SB 2 | 3***2 | Выключатель зеленый без символа | |
| SB 5 | В***1 | Выключатель | |
| SB 6 | 3***4 | Выключатель | |
| SB 7 | 3***0 | Выключатель | |
| SB 8 | 3***5 | Выключатель | |
| SB 9 | 3***0 | Выключатель зеленый без символа | |
| SB1 | 3***3 | Выключатель оранжевый без символа | |
| SB11 | К***и | Выключатель | |
| SB12 | К***и | Выключатель | |
| SB14 | К***и | Выключатель | |
| SI | 1***2 | Выключатель | |
| SKI | Д***Ж | Датчик | |
| SP1 | Д***3 | Датчик аварийного давления масла | |
| SP2 | Д***5 | Датчик | |
| SP3 | К***М | Сигнализатор засорения фильтра гидросистемы | |
| SP4 | В***2 | Выключатель света стоп гидравлический | |
| SP5 | В***2 | Выключатель света стоп гидравлический | |
| VD1 | К***Б | Диод | |
| VD2 | К***Б | Диод | |
| VD4-VD12 | К***Б | Диод | |
| X1 | 2***1 | Розетка | |
| XS1 | 4***0 | Колодка гнездовая | |
| XS10 | 6***5 | Колодка гнездовая | |
| XS11 | 6***8 | Колодка гнездовая | |
| XS12 | 6***8 | Колодка гнездовая | |
| XS16-XS20 | 6***8 | Колодка гнездовая | |
| XS23 | 6***2 | Колодка гнездовая | |
| XS24 | 6***4 | Колодка гнездовая | |
| XS26 | 6***4 | Колодка гнездовая | |
| XS27 | Р***1 | Розетка | |
| XS28 | 6***2 | Колодка гнездовая | |
| XS3 | 6***5 | Колодка гнездовая | |
| XS30 | 6***6 | Колодка гнездовая | |
| XS50 | 6***0 | Колодка гнездовая | |
| XS51 | 7***2 | Розетка двухконтактная СНП-3Н с чехлом | |
| XS6 | 6***5 | Колодка гнездовая | |
| XS7 | 6***5 | Колодка гнездовая | |
| XS9 | 6***5 | Колодка гнездовая | |
| YA1 | К***Л | Электромагнит | |
| YA2 | К***Л | Электромагнит | |
| YA3 | 4***В | Электромагнитный клапан аэрозольного приспособления | |
| В1 | Д***3 | Датчик указателя уровня топлива | |
| В2 | Д***1 | Датчик сигнализации уровня масла в гидробаке | |
| ВК1 | Д***Ж | Датчик | |
| ВК2 | Д***Ж | Датчик | |
| ВР1 | Д***2 | Датчик | |
| Е1 | А***2 | Лампа | |
| К1 | 7***0 | Реле | |
| К10 | 9***7 | Реле | |
| К2 | 9***7 | Реле | |
| К3 | 9***7 | Реле | |
| К6 | 9***7 | Реле | |
| К7 | 9***7 | Реле | |
| К8 | Р***1 | Реле прерыватель | |
| К9 | 9***7 | Реле | |
| М1 | A***3 | Стартер | |
| М1 | С***Р | Стартер | |
| М2 | 4***0 | Электродвигатель | |
| М3 | 6***2 | Стеклоочиститель передний | |
| Н1 | А***й | Лампа контрольная | |
| Н3 | А***й | Лампа контрольная резерва топлива | |
| Н4 | А***й | Лампа контрольная | |
| НА1 | С***3 | Сигнал звуковой | |
| НА2 | С***1 | Сигнализатор аварийный | |
| Р1 | К***1 | Комбинация приборов в комплекте: | |
| Р1 | П***я | Приемник указателя давления | |
| Р2 | П***ы | Приемник указателя температуры | |
| Р2 | Э***5 | Прибор | |
| Р3 | П***а | Приемник указателя уровня топлива | |
| Р4 | У***я | Указатель напряжения | |
| РТ1 | С***4 | Счетчик времени наработки | |
| Х1 | 5***6 | Колодка штыревая | |
| Х2 | 1***2 | Штырь | |
| Х2 | 2***1 | Розетка | |
| Х3 | К***я | Колодка штыревая | |
| ХS2 | 6***5 | Колодка гнездовая | |
| ХS46 | 6***8 | Колодка гнездовая |
