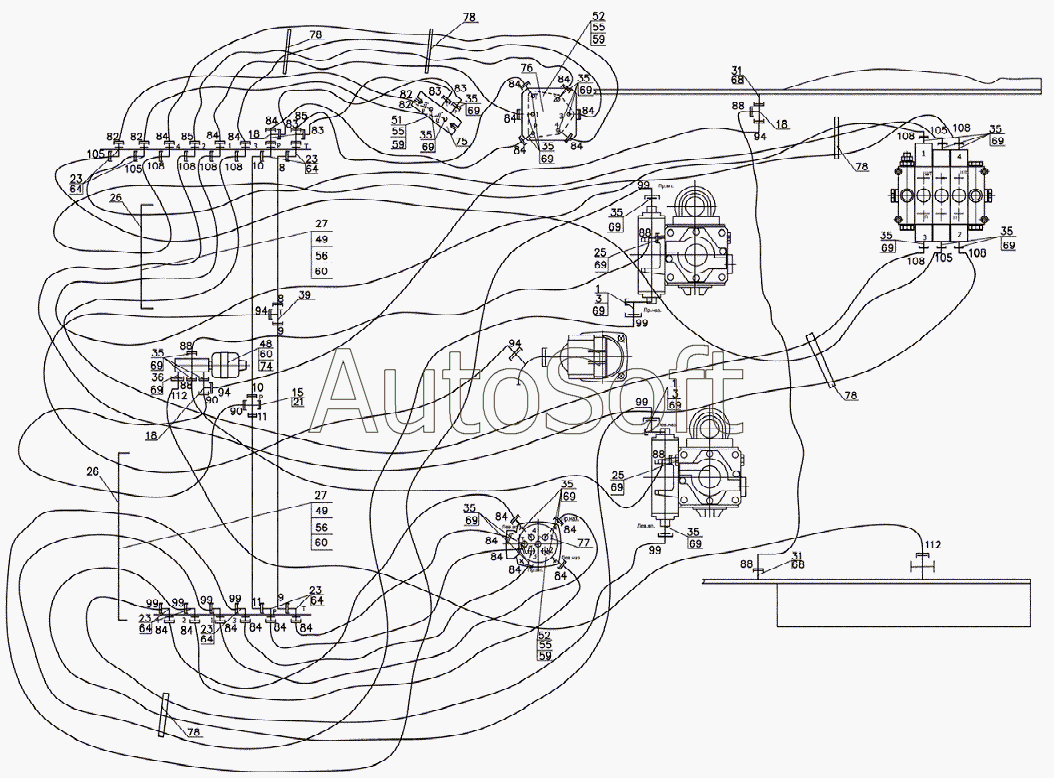

Каталог запасных частей к технике: Амкодор-211 (2009). 211.45.10.000 Гидросистема управления. Схема гидравлическая соединений
82
82
82
82
59
59
59
60
60
60
64
64
64
64
64
68
68
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
74
75
76
77
78
78
78
78
78
56
56
83
83
83
83
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
88
88
88
88
88
88
90
90
94
94
94
94
99
99
99
99
99
99
99
99
105
105
105
105
108
108
108
108
108
108
108
108
112
112
27
27
2
2
8
8
9
9
10
10
11
11
15
18
18
18
21
25
25
26
26
1
1
31
31
35
35
35
35
35
35
35
35
35
35
35
35
36
39
48
49
49
51
52
52
55
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Угольник поворотный | |
| 2 | 2***0 | Включатель | |
| 8 | 2***0 | Трубопровод | |
| 9 | 2***0 | Трубопровод | |
| 10 | 2***0 | Трубопровод | |
| 11 | 2***0 | Трубопровод | |
| 15 | 2***0 | Заглушка | |
| 18 | У***0 | Соединение | |
| 21 | 2***2 | Крестовина | |
| 25 | 2***1 | Штуцер | |
| 26 | 2***2 | Скоба | |
| 27 | 2***3 | Пластина | |
| 31 | У***8 | Штуцер | |
| 35 | У***1 | Штуцер | |
| 36 | У***2 | Штуцер | |
| 39 | У***1 | Тройник | |
| 48 | М***5 | Болт | |
| 49 | М***5 | Болт | |
| 51 | М***5 | Болт | |
| 52 | В***5 | Винт | |
| 55 | М***5 | Гайка | |
| 56 | М***5 | Гайка | |
| 59 | 6***5 | Шайба | |
| 60 | 8***5 | Шайба | |
| 64 | М***4 | Контргайка | |
| 68 | 1***3 | Прокладка | |
| 69 | 1***3 | Прокладка | |
| 74 | Н***2 | Блок питания | |
| 75 | H***2 | Блок управления | |
| 76 | H***B | Блок управления | |
| 77 | H***0 | Блок управления | |
| 78 | T***5 | Кабельная стяжка | |
| 82 | 1***0 | Рукав | |
| 83 | 1***1 | Рукав | |
| 84 | 1***3 | Рукав | |
| 88 | 1***1 | Рукав | |
| 90 | 1***1 | Рукав | |
| 94 | 1***1 | Рукав | |
| 99 | 1***1 | Рукав | |
| 105 | 1***1 | Рукав | |
| 108 | 1***1 | Рукав | |
| 112 | 2***1 | Рукав |
