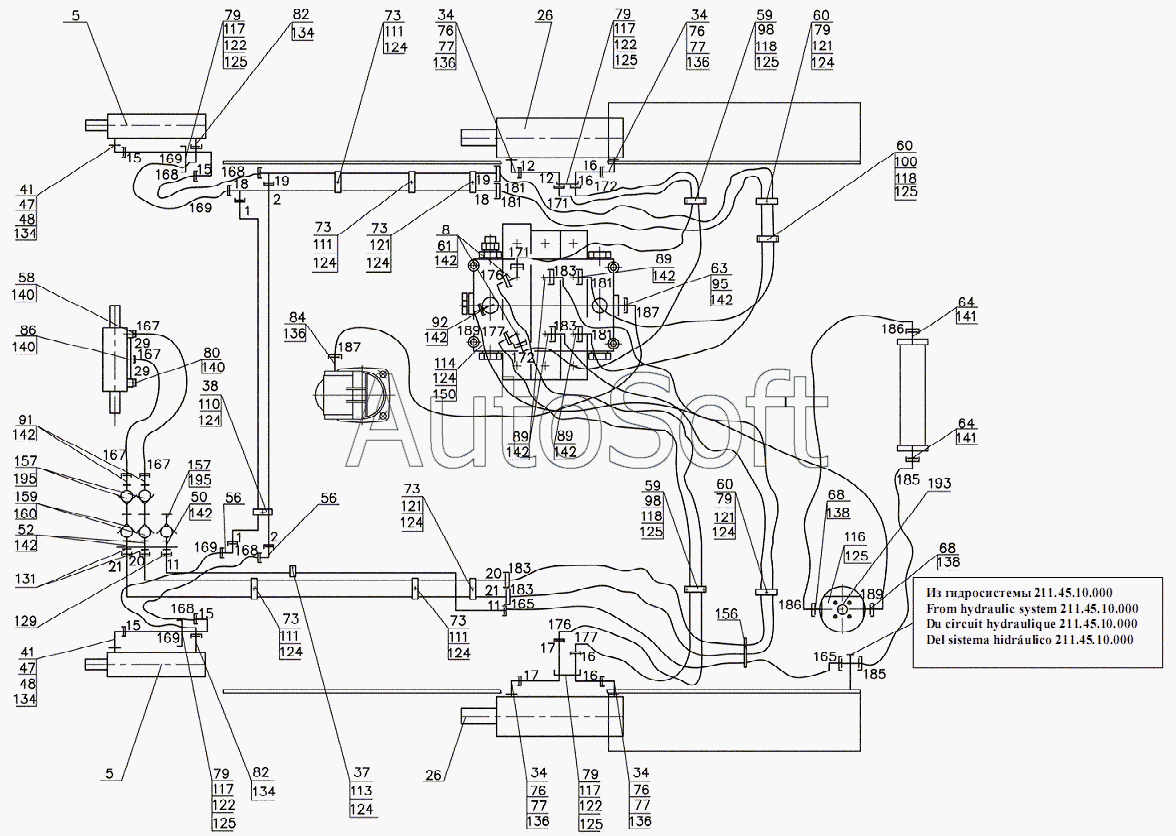

Каталог запасных частей к технике: Амкодор-211 (2009). 211.45.05.000 Гидросистема рабочего оборудования. Схема гидравлическая соединений
5
5
8
11
11
11
12
12
12
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
26
26
29
29
34
34
34
34
37
38
41
41
47
47
48
48
50
52
58
59
59
60
60
60
61
63
68
68
73
73
73
73
73
73
76
76
76
76
77
77
77
77
80
82
82
84
86
89
89
89
91
92
95
110
111
111
111
111
113
114
116
121
121
121
121
121
124
124
124
124
124
124
124
124
124
124
125
125
125
125
125
125
125
125
129
131
134
134
134
134
136
136
136
136
136
138
138
140
140
140
141
141
142
142
142
142
142
142
142
142
142
150
156
157
157
159
160
165
165
167
167
167
167
168
168
168
168
169
169
169
169
171
171
172
172
176
176
181
181
181
181
183
183
183
183
185
185
186
186
187
187
189
189
193
195
195
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 2***3 | Гидроцилиндр | |
| 8 | 2***0 | Угольник поворотный | |
| 11 | 2***0 | Трубопровод | |
| 12 | 2***0 | Трубопровод | |
| 15 | 2***0 | Трубопровод | |
| 16 | 2***5 | Трубопровод | |
| 17 | 2***0 | Трубопровод | |
| 18 | 2***5 | Трубопровод | |
| 19 | 2***0 | Трубопровод | |
| 20 | 2***5 | Трубопровод | |
| 21 | 2***0 | Трубопровод | |
| 22 | 2***5 | Трубопровод | |
| 23 | 2***0 | Трубопровод | |
| 26 | Д***C | Гидроцилиндр | |
| 29 | Т***0 | Трубопровод | |
| 34 | 2***7 | Угольник поворотный | |
| 37 | 2***3 | Колодка | |
| 38 | 2***4 | Колодка верхняя | |
| 41 | 2***7 | Угольник | |
| 47 | 2***8 | Гайка установочная | |
| 48 | 2***9 | Шайба защитная | |
| 50 | 2***1 | Штуцер | |
| 52 | 2***1 | Штуцер | |
| 58 | 2***3 | Штуцер | |
| 59 | 2***4 | Пластина 60х25 | |
| 60 | 2***5 | Пластина 78х25 | |
| 61 | 2***6 | Штуцер | |
| 63 | 2***8 | Штуцер | |
| 65 | 2***2 | Колодка | |
| 66 | 2***3 | Колодка | |
| 67 | 2***4 | Болт | |
| 68 | 4***1 | Штуцер | |
| 73 | Д***4 | Скоба | |
| 76 | Д***4 | Втулка | |
| 77 | Д***7 | Шайба защитная | |
| 80 | Т***6 | Болт зажимной | |
| 82 | У***4 | Штуцер | |
| 84 | У***1 | Штуцер | |
| 86 | У***4 | Штуцер | |
| 87 | У***1 | Штуцер | |
| 89 | У***6 | Штуцер | |
| 91 | У***1 | Штуцер | |
| 92 | У***2 | Штуцер | |
| 95 | У***1 | Заглушка | |
| 110 | М***5 | Болт | |
| 111 | М***5 | Болт | |
| 112 | М***5 | Болт | |
| 113 | М***5 | Болт | |
| 114 | М***5 | Болт | |
| 116 | М***5 | Болт | |
| 121 | М***5 | Гайка | |
| 124 | 8***5 | Шайба | |
| 125 | 1***5 | Шайба | |
| 129 | М***8 | Контргайка | |
| 131 | М***4 | Контргайка | |
| 134 | 0***2 | Кольцо | |
| 136 | 0***2 | Кольцо | |
| 138 | 0***2 | Кольцо | |
| 140 | 1***3 | Прокладка | |
| 141 | 2***3 | Прокладка | |
| 142 | G***3 | Прокладка | |
| 150 | H***9 | Гидрораспределитель | |
| 156 | T***5 | Кабельная стяжка | |
| 157 | S***3 | Колпак защитный | |
| 159 | S***2 | Пробка защитная | |
| 160 | P***2 | Муфта | |
| 165 | 1***1 | Рукав | |
| 167 | 2***0 | Рукав | |
| 168 | 2***0 | Рукав | |
| 169 | 2***1 | Рукав | |
| 170 | 2***1 | Рукав | |
| 171 | 2***) | Рукав | |
| 172 | 2***1 | Рукав | |
| 176 | 2***1 | Рукав | |
| 181 | 2***1 | Рукав | |
| 183 | 2***1 | Рукав | |
| 185 | 2***1 | Рукав | |
| 186 | 2***1 | Рукав | |
| 187 | 2***1 | Рукав | |
| 189 | 2***1 | Рукав | |
| 193 | Ф***М | Фильтр | |
| 195 | P***3 | Штекер | |
| 200 | 6***9 | Фильтроэлемент | |
| 200 | Ф***0 | Фильтроэлемент |
