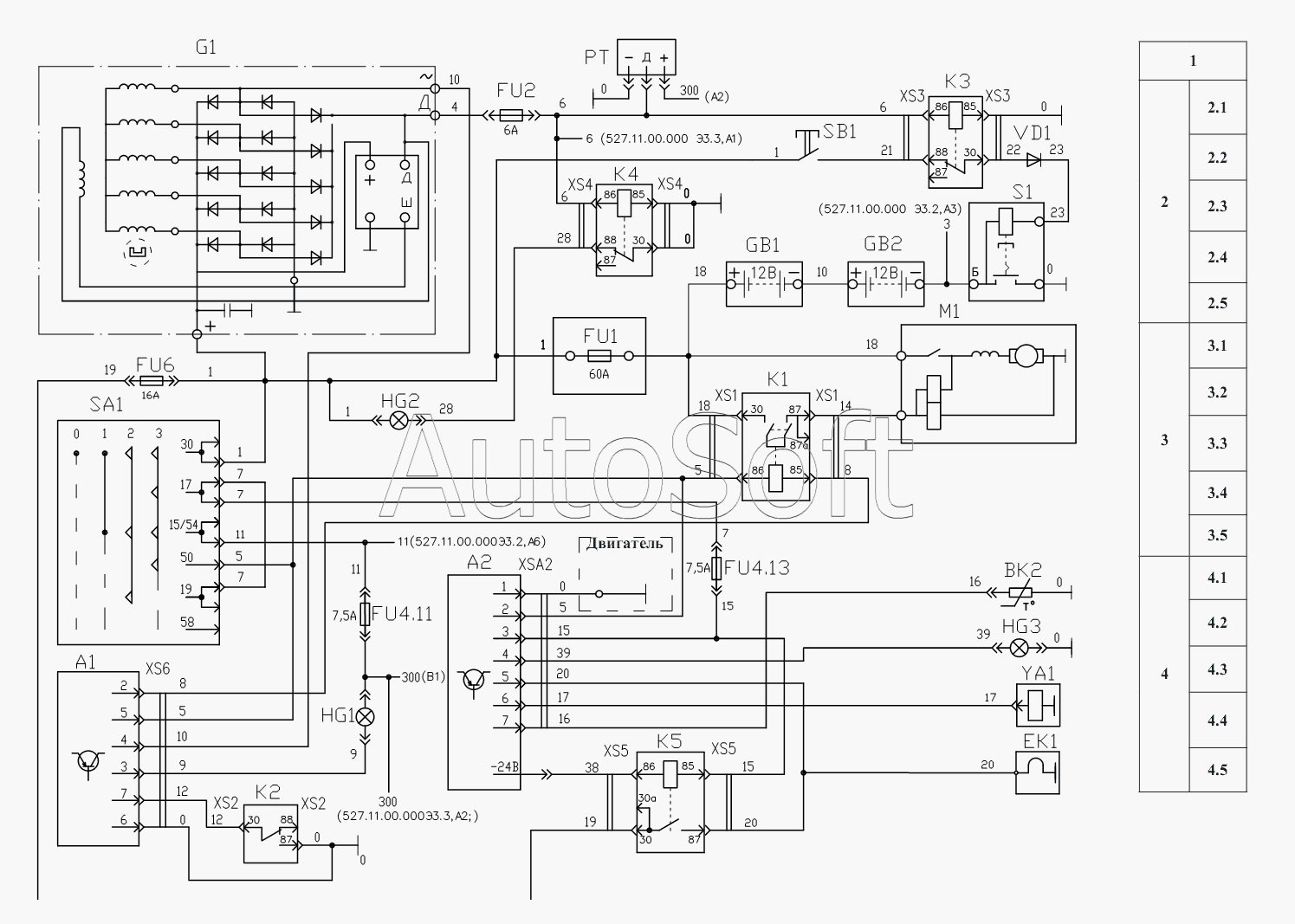

Каталог запасных частей к технике: Амкодор-527 (2009). Электросистема. Схема электрическая принципиальная силовой установки 527.11.00.000 Э3.1
A1
A2
BK2
EK1
FU1
FU2
411
413
FU6
G1
GB1
HG1
HG2
HG3
K1
K2
K5
M1
PT
S1
SA1
VD1
XS1
XS1
XS2
XS2
XS6
YA1
1
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
4
4.1
4.2
4.3
4.4
4.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***и | Счетчик времени наработки двигателя РТ | |
| 2 | С***я | Система электроснабжения | |
| 2.1 | Г***1 | Генератор G1 | |
| 2.2 | Р***З | Реле блокировки выключателя «массы» КЗ | |
| 2.3 | В***1 | Выключатель «массы» S1 | |
| 2.4 | А***2 | Аккумуляторные батареи GB1, GB2 | |
| 2.5 | Р***2 | Разряд АКБ HL2 | |
| 3 | С***я | Система пуска двигателя | |
| 3.1 | С***1 | Стартер M1 | |
| 3.2 | Р***1 | Реле стартера К1 | |
| 3.3 | В***1 | Выключатель «зажигания» SA1 | |
| 3.4 | Б***1 | Блок управления стартером А1 | |
| 3.5 | Р***и | Реле нейтрали | |
| 4 | Э***о | Электрофакельное устройство | |
| 4.1 | Б***2 | Блок управления ЭФУ-А2 | |
| 4.2 | Д***я | Датчик температуры двигателя | |
| 4.3 | К***2 | Контрольная лампа HL2 | |
| 4.4 | Э***1 | Электромагнитный клапан YA1 | |
| 4.5 | С***1 | Свеча накаливания ЕК1 | |
| 411 | 3***1 | Предохранитель 35.3722-01 | |
| 413 | 3***1 | Предохранитель 35.3722-01 | |
| A1 | Б***2 | Блок БУС-2 | |
| A2 | Б***4 | Блок БУС-4 | |
| BK2 | Д***Ж | Датчик ДУТЖ | |
| EK1 | 1***0 | Свеча факельная штифтовая 1132.3740 | |
| FU1 | 1***2 | Блок предохранителей | |
| FU2 | П***1 | Предохранитель | |
| FU6 | П***7 | Предохранитель | |
| G1 | Г***1 | Генератор Г9985.3701-1 | |
| GB1 | 6***3 | Батарея аккумуляторная 6CT-132AL3 (GB2) | |
| HG1 | 2***6 | Лампа контрольная 2212.3803-176 | |
| HG2 | 2***7 | Лампы контрольные | |
| HG3 | 2***9 | Лампа контрольная 2212.3803-129 | |
| K1 | 7***0 | Реле стартера 738.3747-50 | |
| K2 | 9***7 | Реле | |
| K5 | 7***0 | Реле стартера 738.3747-50 | |
| M1 | С***Н | Стартер | |
| PT | С***4 | Счетчик времени наработки | |
| S1 | 1***7 | Выключатель | |
| SA1 | 1***0 | Выключатель зажигания 14.0322.0000 | |
| SB1 | 1***1 | Выключатель 11.3704-01 | |
| VD1 | К***1 | Диод КД203АТТ3.362.141 | |
| XS1 | 4***0 | Колодка гнездовая 469.59.00 | |
| XS2 | 6***5 | Колодка гнездовая 607 605 (XS3, XS4) | |
| XS6 | 6***7 | Колодка гнездовая 602 207 (2) | |
| XSA | 6***7 | Колодка гнездовая 602 207 (2) | |
| YA1 | 1***1 | Клапан топливный электромагнитный 11.3741 |
