Каталог запасных частей к технике: Амкодор-3225 (2018). Система управления
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
12
12
12
12
13
13
13
14
15
16
17
17
18
19
20
20
21
21
22
22
23
23
23
24
24
24
25
26
27
28
29
30
31
32
33

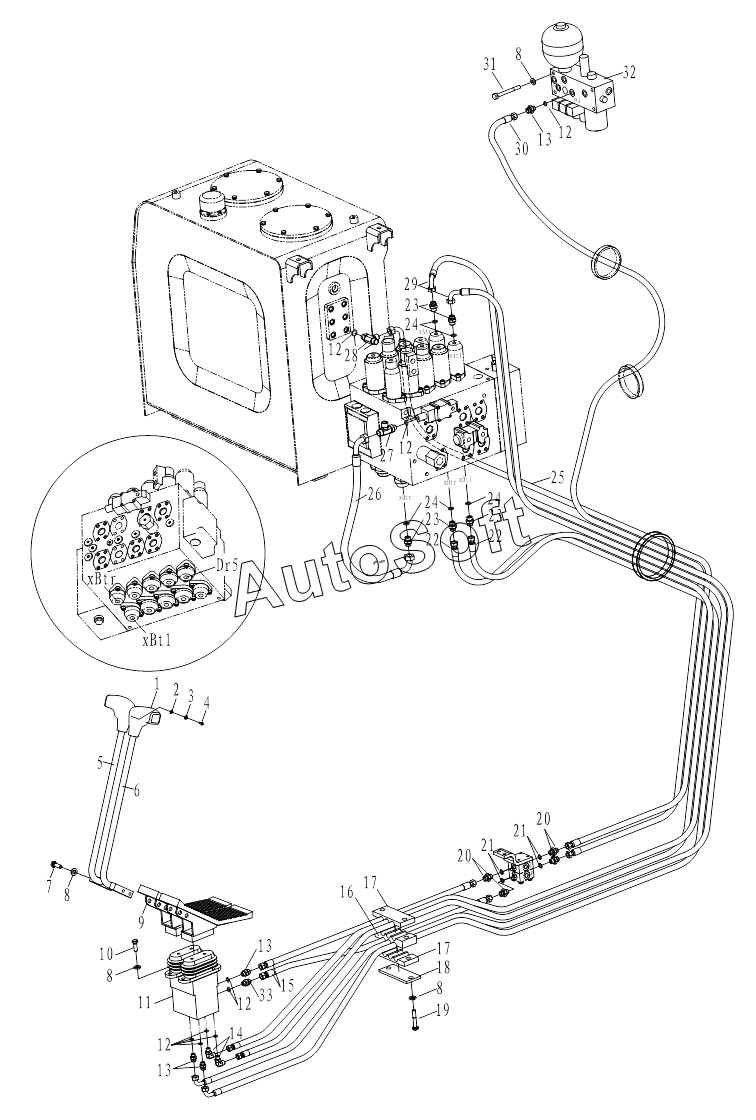

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***7 | Ручной рычаг | |
| 10 | B***0 | Болт | |
| 11 | W***3 | Rev педаль в сборе | |
| 12 | B***5 | Кольцо уплотнительное | |
| 13 | W***4 | Соединитель | |
| 14 | W***5 | Угольник | |
| 15 | W***6 | Рукав в сборе | |
| 15-1 | К***5 | Кольцо уплотнительное | |
| 16 | 3***6 | Прижим шланга | |
| 17 | 3***5 | Прижим шланга | |
| 18 | 3***4 | Лист | |
| 19 | B***8 | Шестигранный болт | |
| 2 | B***7 | Шайба | |
| 20 | W***1 | Соединитель | |
| 21 | W***1 | Шайба | |
| 22 | W***6 | Рукав в сборе | |
| 22-1 | К***5 | Кольцо уплотнительное | |
| 23 | W***5 | Соединитель | |
| 24 | B***6 | Кольцо уплотнительное | |
| 25 | W***7 | Рукав в сборе | |
| 25-1 | К***5 | Кольцо уплотнительное | |
| 26 | W***6 | Рукав в сборе | |
| 26-1 | К***5 | Кольцо уплотнительное | |
| 27 | W***3 | Тройник | |
| 28 | W***9 | Тройник | |
| 29 | W***8 | Рукав в сборе | |
| 29-1 | К***5 | Кольцо уплотнительное | |
| 3 | B***3 | Шайба пружинная | |
| 30 | W***1 | Рукав в сборе | |
| 30-1 | К***о | Кольцо уплотнительное | |
| 31 | B***4 | Болт | |
| 32 | W***6 | Электромагнитный клапан | |
| 33 | W***0 | Соединитель | |
| 4 | B***6 | Болт | |
| 5 | 3***A | Рукоятка | |
| 6 | 3***A | Рукоятка | |
| 7 | B***5 | Болт | |
| 8 | B***1 | Шайба | |
| 9 | W***4 | Подножка |
