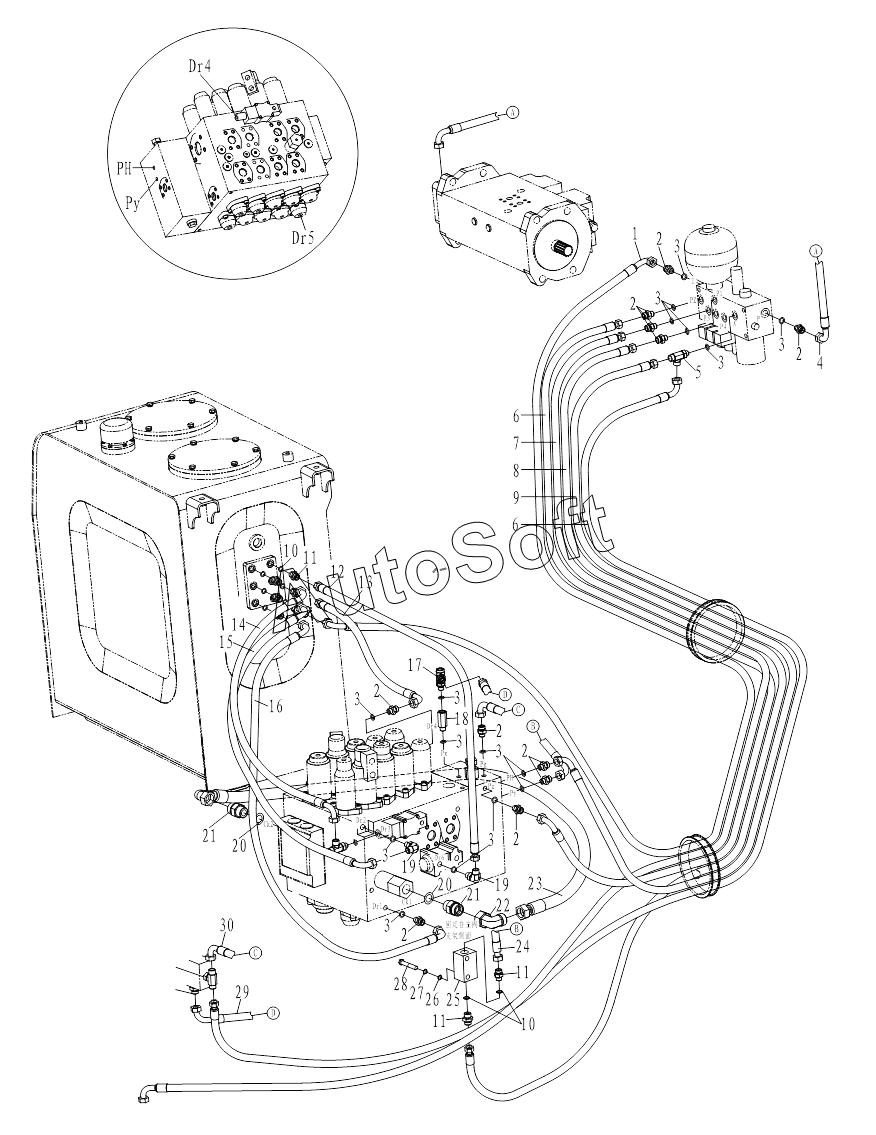

Каталог запасных частей к технике: Амкодор-3225 (2018). Система управления
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
6
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***8 | Рукав в сборе | |
| 1-1 | К***5 | Кольцо уплотнительное | |
| 10 | W***1 | Шайба | |
| 11 | W***1 | Соединитель | |
| 12 | W***6 | Рукав в сборе | |
| 12-1 | К***5 | Кольцо уплотнительное | |
| 13 | W***7 | Рукав в сборе | |
| 13-1 | К***5 | Кольцо уплотнительное | |
| 14 | W***5 | Рукав в сборе | |
| 14-1 | К***5 | Кольцо уплотнительное | |
| 15 | W***4 | Рукав в сборе | |
| 15-1 | К***5 | Кольцо уплотнительное | |
| 16 | W***5 | Рукав в сборе | |
| 16-1 | К***5 | Кольцо уплотнительное | |
| 17 | 3***A | Тройник | |
| 18 | W***1 | Соединитель | |
| 19 | W***5 | Угольник | |
| 2 | W***4 | Соединитель | |
| 20 | B***8 | Кольцо уплотнительное | |
| 21 | W***1 | Соединитель | |
| 22 | W***0 | Угольник | |
| 23 | W***8 | Рукав в сборе | |
| 23-1 | К***4 | Кольцо уплотнительное | |
| 24 | W***8 | Рукав в сборе | |
| 24-1 | К***5 | Кольцо уплотнительное | |
| 25 | 3***B | Тройник | |
| 26 | B***5 | Шайба | |
| 27 | B***1 | Шайба | |
| 28 | B***4 | Шестигранный болт | |
| 29 | W***2 | Рукав в сборе | |
| 29-1 | К***5 | Кольцо уплотнительное | |
| 3 | B***5 | Кольцо уплотнительное | |
| 30 | W***3 | Рукав в сборе | |
| 30-1 | К***5 | Кольцо уплотнительное | |
| 4 | W***4 | Рукав в сборе | |
| 4-1 | К***5 | Кольцо уплотнительное | |
| 5 | W***3 | Тройник | |
| 6 | W***8 | Рукав в сборе | |
| 6-1 | К***5 | Кольцо уплотнительное | |
| 7 | W***6 | Рукав в сборе | |
| 7-1 | К***5 | Кольцо уплотнительное | |
| 8 | W***6 | Рукав в сборе | |
| 8-1 | К***5 | Кольцо уплотнительное | |
| 9 | W***9 | Рукав в сборе | |
| 9-1 | К***5 | Кольцо уплотнительное |
