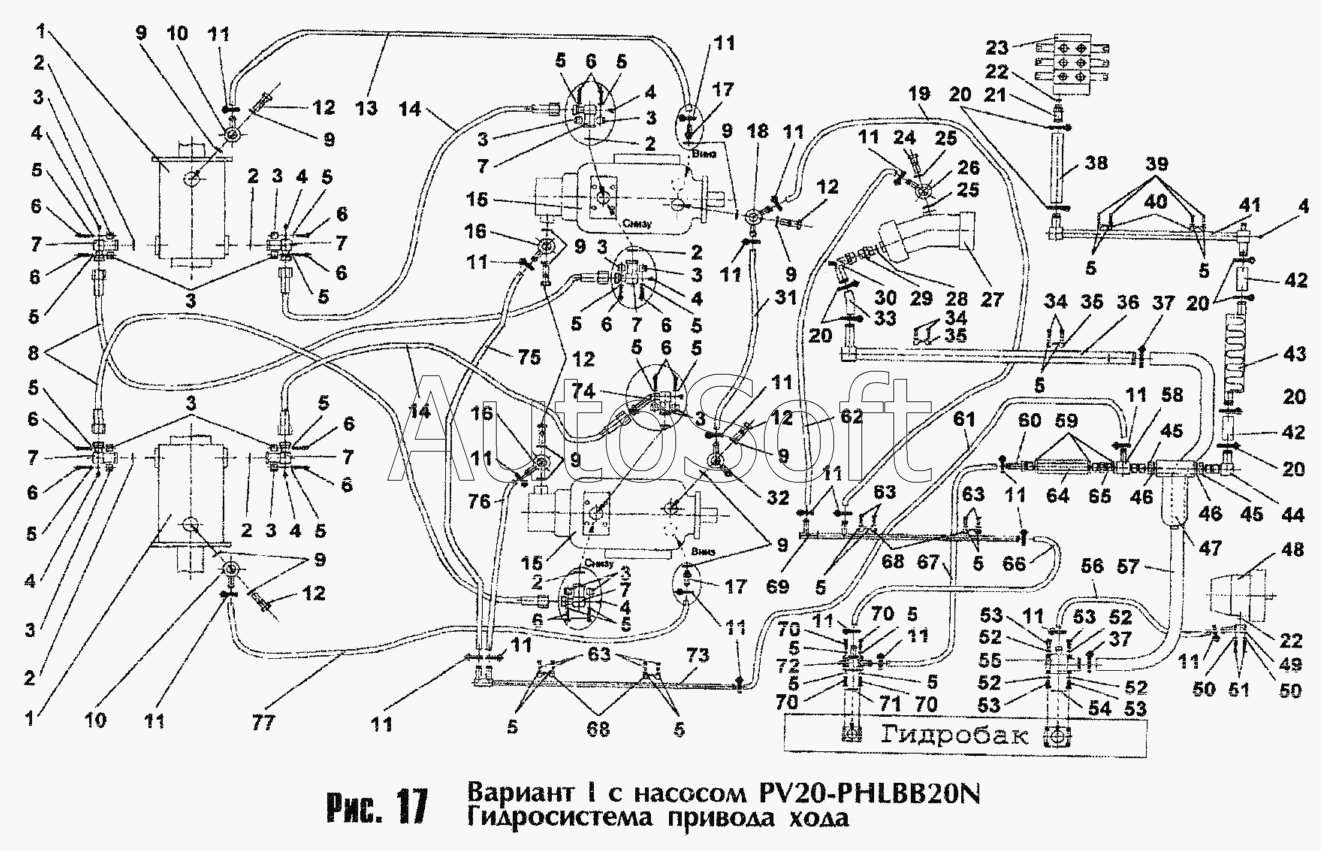

Каталог запасных частей к технике: Амкодор-208А (2006). Гидросистема привода хода (вариант I с насосом PV20-PHLBB20N)
49
58
57
56
55
54
53
53
53
53
52
52
52
52
51
50
50
59
48
47
46
46
45
45
44
43
42
42
41
40
68
68
77
76
75
74
73
72
71
70
70
70
70
69
39
67
66
65
64
63
63
63
62
61
60
10
10
19
18
17
17
16
16
15
15
14
14
13
12
12
12
12
12
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
20
20
20
20
20
9
9
9
9
9
9
9
9
9
8
7
7
7
7
7
7
7
6
6
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
2
29
38
37
37
36
35
35
34
34
33
32
31
30
1
1
28
27
26
25
25
24
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гидромотор | |
| 2 | 0***2 | Кольцо | |
| 3 | 2***1 | Полуфланец | |
| 4 | У***1 | Заглушка | |
| 5 | [***] | Шайба 10.65Г | |
| 6 | Т***8 | Болт | |
| 7 | 2***0 | Фланец | |
| 8 | Р***0 | Рукав | |
| 9 | [***] | Прокладка 22АО | |
| 10 | 2***0 | Угольник поворотный | |
| 11 | 2***B | Зажим TORRO | |
| 12 | Д***1 | Болт зажимной | |
| 13 | [***] | Рукав 16x25-1,6 (L=1050мм) | |
| 14 | P***0 | Рукав | |
| 15 | P***N | Насос | |
| 16 | 2***0 | Угольник поворотный | |
| 17 | Т***4 | Штуцер | |
| 18 | 2***0 | Тройник | |
| 19 | [***] | Рукав 20x29-1,6 (L=1500мм) | |
| 20 | 3***B | Зажим TORRO | |
| 21 | 2***4 | Штуцер | |
| 22 | 0***2 | Кольцо | |
| 23 | Г***4 | Гидрораспределитель | |
| 24 | Д***6 | Болт зажимной | |
| 25 | [***] | Прокладка 16АО | |
| 26 | 2***0 | Угольник поворотный | |
| 27 | 2***Г | Насос левый | |
| 28 | 0***2 | Кольцо | |
| 29 | Т***8 | Штуцер | |
| 30 | 2***0 | Трубопровод | |
| 31 | [***] | Рукав 16x25-1,6 (L=200мм) | |
| 32 | 2***0 | Тройник | |
| 33 | [***] | Рукав 32x43-1,6 (L=400мм) | |
| 34 | [***] | Болт М10х60 | |
| 35 | У***9 | Колодка верхняя | |
| 36 | 2***0 | Трубопровод | |
| 37 | 5***B | Зажим TORRO | |
| 38 | [***] | Рукав 32x43-1,6 (L=350мм) | |
| 39 | [***] | Болт М10х45 | |
| 40 | У***7 | Колодка верхняя | |
| 41 | 2***0 | Трубопровод | |
| 42 | [***] | Рукав 32x43-1,6 (L=150мм) | |
| 43 | 1***0 | Радиатор масляный | |
| 44 | 2***0 | Угольник | |
| 45 | 2***2 | Гайка | |
| 46 | 0***2 | Кольцо | |
| 47 | 3***4 | Фильтр | |
| 48 | Н***0 | Насос | |
| 49 | 2***0 | Фланец | |
| 50 | [***] | Шайба 8.65Г | |
| 51 | [***] | Болт МВХ43 | |
| 52 | [***] | Шайба 12.65Г | |
| 53 | [***] | Болт М12х35 | |
| 54 | 0***2 | Кольцо | |
| 55 | 2***0 | Фланец | |
| 56 | [***] | Рукав 20x29-1,6 (L=350мм) | |
| 57 | [***] | Рукав 50x61,5-1,6 (L=300мм) | |
| 58 | 2***0 | Тройник | |
| 59 | [***] | Прокладка 27АО | |
| 60 | У***2 | Штуцер | |
| 61 | [***] | Рукав 20x29-1,6 (L=600мм) | |
| 62 | [***] | Рукав 15x25-1,5 (L=500мм) | |
| 63 | [***] | Болт М10х40 | |
| 64 | 8***5 | Гидроклапан обратный | |
| 65 | 2***4 | Штуцер | |
| 66 | [***] | Рукав 20x29-1,6 (L=400мм) | |
| 67 | [***] | Рукав 20x29-1,6 (L=150мм) | |
| 68 | У***1 | Колодка верхняя | |
| 69 | 2***5 | Трубопровод | |
| 70 | [***] | Болт М10x35 | |
| 71 | 0***2 | Кольцо | |
| 72 | 2***0 | Фланец | |
| 73 | 2***0 | Трубопровод | |
| 74 | 2***0 | Фланец | |
| 75 | [***] | Рукав 20x29-1,6 (L=850мм) | |
| 76 | [***] | Рукав 20x29-1,6 (L=650мм) | |
| 77 | [***] | Рукав 16x25-1,6 (L=900мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
