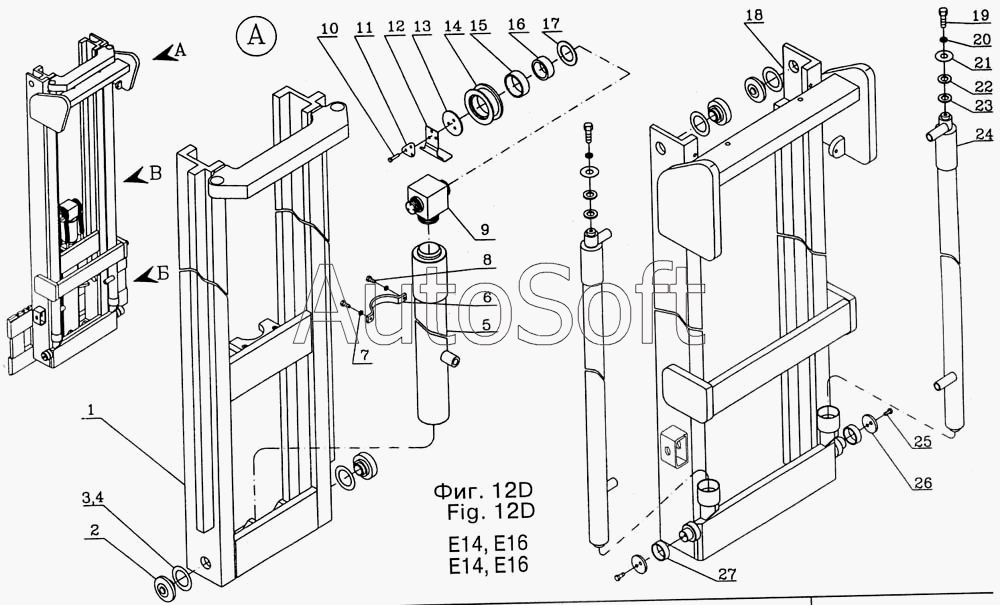

Каталог запасных частей к технике: Dimex-E-10. Подъемное устройство D18E 00.00.00 /H=2000
1
1
1
1
2
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31.54.000 | 3***0 | Подъемное устройство Н=2000 | |
| 31.54.001 | 3***1 | Подъемное устройство Н=2800 | |
| 31.54.002 | 3***2 | Подъемное устройство Н=3300 | |
| 31.54.003 | 3***3 | Подъемное устройство Н=4000 | |
| 1 | 3***4 | Рама подвижная Н=2000 | |
| 1 | 3***5 | Рама подвижная Н=2800 | |
| 1 | 3***6 | Рама подвижная Н=3300 | |
| 1 | 3***7 | Рама подвижная Н=4000 | |
| 2 | 3***8 | Ролик | |
| 2 | 3***9 | Ролик | |
| 3 | 3***0 | Шайба | |
| 4 | 3***1 | Шайба | |
| 5 | 3***0 | Гидравлический плунжерный цилиндр ЦПХ Н=2000 | |
| 5 | 3***1 | Гидравлический плунжерный цилиндр ЦПХ Н=2800 | |
| 5 | 3***4 | Гидравлический плунжерный цилиндр ЦПХ Н=3300 | |
| 5 | 3***7 | Гидравлический плунжерный цилиндр ЦПХ Н=4000 | |
| 6 | 3***8 | Скоба | |
| 7 | 9***5 | Шайба 2 8Н | |
| 8 | 9***6 | Болт 2 М8х20-5,6 | |
| 9 | 3***9 | Трегер | |
| 10 | 9***7 | Болт I М6х16-8,8 | |
| 11 | 3***2 | Пластина стопорная | |
| 12 | 3***3 | Предохранитель | |
| 13 | 3***4 | Крышка | |
| 14 | 3***5 | Ролик | |
| 15 | 3***6 | Подшипник игольчатый | |
| 16 | 3***7 | Втулка | |
| 17 | 3***8 | Шайба | |
| 18 | 3***8 | Рама неподвижная Н=2000 | |
| 18 | 3***9 | Рама неподвижная Н=2800 | |
| 18 | 3***0 | Рама неподвижная Н=3300 | |
| 18 | 3***1 | Рама неподвижная Н=4000 | |
| 19 | 3***3 | Болт | |
| 20 | 9***7 | Шайба 2 12Н | |
| 21 | 3***4 | Шайба | |
| 22 | 3***5 | Коническая шайба Кн 16 | |
| 23 | 3***6 | Сферическая шайба Сф 16 | |
| 24 | 3***0 | Гидравлический плунжерный цилиндр ЦПХ 32х1000 с КА Н=2000 | |
| 24 | 3***1 | Гидравлический плунжерный цилиндр ЦПХ 32х1400 с КА Н=2800 | |
| 24 | 3***2 | Гидравлический плунжерный цилиндр ЦПХ 32х1650 с КА Н=3300 | |
| 24 | 3***3 | Гидравлический плунжерный цилиндр ЦПХ 32х2000 с КА Н=4000 | |
| 25 | 9***3 | Винт 1 В М8х20-8,8 | |
| 26 | 3***7 | Крышка | |
| 27 | 3***8 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
