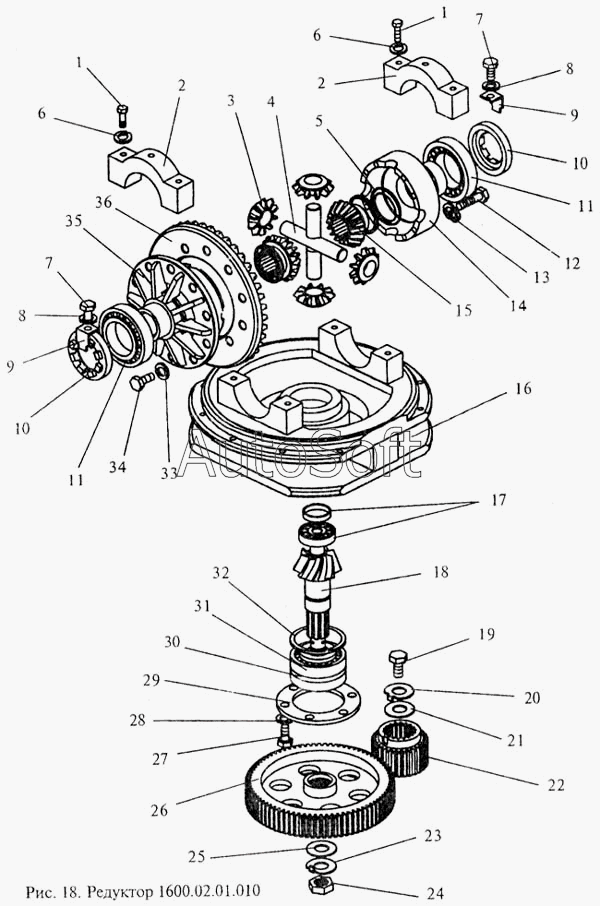

Каталог запасных частей к технике: МЗИК ДП-1604. Редуктор
30
30
30
30
30
30
30
30
30
30
30
30
30
30
29
30
30
31
32
32
32
32
32
32
33
34
35
36
15
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
1
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***} | Болт М12х1,25-6gх60.56.06 {ГОСТ 7798-70} | |
| 2 | 1***0 | Крышка | |
| 3 | 4***5 | Сателлит дифференциала | |
| 4 | 4***2 | Ось сателлитов | |
| 5 | 6***0 | Шайба опорная | |
| 6 | Ш***} | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 7 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 8 | Ш***} | Шайба 8 ОТ 65 Г 06 {ГОСТ 6402-70} | |
| 9 | 1***7 | Стопор | |
| 10 | 1***9 | Гайка | |
| 11 | П***} | Подшипник 7510А {ГОСТ 27365-87} | |
| 12 | 2***П | Болт М10-6gх60.68 ОСТ 37.001.123-75 | |
| 13 | 2***2 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-75 | |
| 14 | 4***6 | Коробка дифференциала | |
| 15 | 4***0 | Шестерня полуоси | |
| 16 | 1***9 | Картер редуктора | |
| 17 | 4***1 | Подшипник шестерни в сборе | |
| 18 | 3***7 | Шестерня ведущая главной передачи заднего моста | |
| 19 | Б***} | Болт М12-8gх30.88.06 {ГОСТ 15521-70} | |
| 20 | 1***6 | Шайба | |
| 21 | 1***5 | Шайба | |
| 22 | 1***3 | Шестерня | |
| 23 | 1***3 | Шайба | |
| 24 | Г***} | Гайка М20х1,5-6Н.5.06 {ГОСТ 15521-70} | |
| 25 | 1***6 | Шайба | |
| 26 | 1***2 | Колесо зубчатое | |
| 27 | Б***} | Болт 10-26-Ц {ОСТ 1.31102-80} | |
| 28 | Ш***} | Шайба 10 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 29 | 1***2 | Крышка | |
| 30 | 1***4 | Кольцо | |
| 30 | 1***1 | Кольцо | |
| 30 | 1***2 | Кольцо | |
| 30 | 1***3 | Кольцо | |
| 30 | 1***4 | Кольцо | |
| 30 | 1***5 | Кольцо | |
| 30 | 1***6 | Кольцо | |
| 30 | 1***7 | Кольцо | |
| 30 | 1***8 | Кольцо | |
| 30 | 1***9 | Кольцо | |
| 30 | 1***0 | Кольцо | |
| 30 | 1***1 | Кольцо | |
| 30 | 1***2 | Кольцо | |
| 30 | 1***3 | Кольцо | |
| 30 | 1***4 | Кольцо | |
| 30 | 1***5 | Кольцо | |
| 31 | 5***У | Подшипник | |
| 32 | 1***8 | Кольцо | |
| 32 | 1***1 | Кольцо | |
| 32 | 1***2 | Кольцо | |
| 32 | 1***3 | Кольцо | |
| 32 | 1***4 | Кольцо | |
| 32 | 1***5 | Кольцо | |
| 33 | 2***2 | Шайба 12 ОТ 65Г ОСТ 37.001.115-75 | |
| 34 | 3***4 | Болт специальный М12х1,25-6gх22.10 | |
| 35 | 3***9 | Чашка коробки левая | |
| 36 | 3***0 | Шестерня ведомая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
