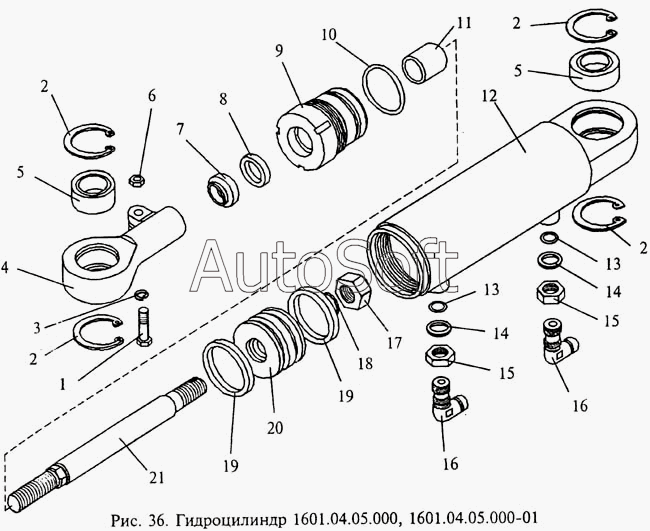

Каталог запасных частей к технике: МЗИК ДП-1604. Гидроцилиндр 1601.04.05.000, 1601.04.05.000-01
11
21
20
19
19
18
17
16
16
15
15
14
14
13
13
12
1
10
9
8
7
6
5
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***} | Болт М10-8gх32.46.06 {ГОСТ 7798-70} | |
| 2 | К***} | Кольцо В47-Хим.Фос.прм {ГОСТ 13943-86} | |
| 3 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 4 | 1***6 | Головка | |
| 5 | П***} | Подшипник ШС30 {ГОСТ 3635-78} | |
| 6 | Г***} | Гайка 10-Кд {ОСТ 1.33017-80} | |
| 7 | Г***} | Грязесъемник 4-25 {ГОСТ 24811-81} | |
| 8 | М***} | Манжета комбинированная МК-II-25 {ТУ 2-053-1715-84} | |
| 9 | 1***3 | Корпус | |
| 10 | К***} | Кольцо 057-063-36-2-2 {ГОСТ 18829-73} | |
| 11 | 1***8 | Втулка | |
| 12 | 1***0 | Цилиндр | |
| 13 | К***} | Кольцо 011-015-25-2-2 {ГОСТ 18829-73} | |
| 14 | Ш***} | Шайба фторопластовая 14 {ГОСТ 19531-94} | |
| 15 | Г***} | Гайка М14х1,5-22-Ц {ГОСТ 19532-74} | |
| 16 | 1***1 | Угольник | |
| 17 | 1***7 | Гайка | |
| 18 | К***} | Кольцо 025-030-30-2-2 {ГОСТ 18829-73} | |
| 19 | 1***0 | Манжета | |
| 20 | 1***2 | Поршень | |
| 21 | 1***1 | Шток |
