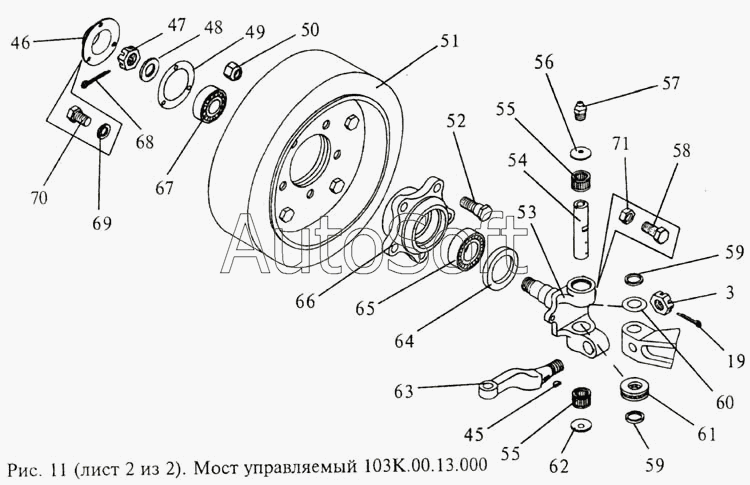

Каталог запасных частей к технике: МЗИК ЭП-103КО. Мост управляемый
57
71
70
69
68
67
66
65
64
63
63
62
61
60
59
59
58
3
56
55
55
54
53
53
52
51
50
49
48
47
46
45
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | Г***} | Гайка М20х1,5-6Н.04.06 {ГОСТ 5935-73} | |
| 19 | Ш***} | Шплинт 4х36.06 {ГОСТ 397-79} | |
| 45 | Ш***} | Шпонка 4х6,5 Хим.Фос.прм {ГОСТ 24071-80} | |
| 46 | 1***6 | Крышка | |
| 47 | 1***4 | Гайка | |
| 48 | Ш***} | Шайба 24.01.08кп.06 {ГОСТ 11371-78} | |
| 49 | 1***7 | Прокладка | |
| 50 | 1***8 | Гайка | |
| 51 | 1***0 | Колесо | |
| 52 | 1***1 | Болт | |
| 53 | 1***9 | Кулак (правый) | |
| 53 | 1***1 | Кулак (левый) | |
| 54 | 1***2 | Шкворень | |
| 55 | П***} | Подшипник 943/25 {ГОСТ 4060-78} | |
| 56 | 1***8 | Крышка | |
| 57 | М***} | Масленка 1.3.Ц.6.хр {ГОСТ 19853-74} | |
| 58 | 1***7 | Болт | |
| 59 | К***} | Кольцо СТ-33-24-4 {ГОСТ 288-72} | |
| 60 | 1***9 | Шайба | |
| 61 | П***2 | Подшипник 108905 | |
| 62 | 1***6 | Крышка | |
| 63 | 1***4 | Рычаг (правый) | |
| 63 | 1***1 | Рычаг (левый) | |
| 64 | М***} | Манжета 1.2-55х80-1 {ГОСТ 8752-79/ОСТ 38.05.146-78-1} | |
| 65 | П***} | Подшипник 7507 {ТУ 37.006.162-89} | |
| 66 | 1***1 | Ступица | |
| 67 | П***} | Подшипник 7506А {ГОСТ 27365-87} | |
| 68 | Ш***} | Шплинт 5х45.06 {ГОСТ 397-79} | |
| 69 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 70 | Б***} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 71 | Г***} | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} |
