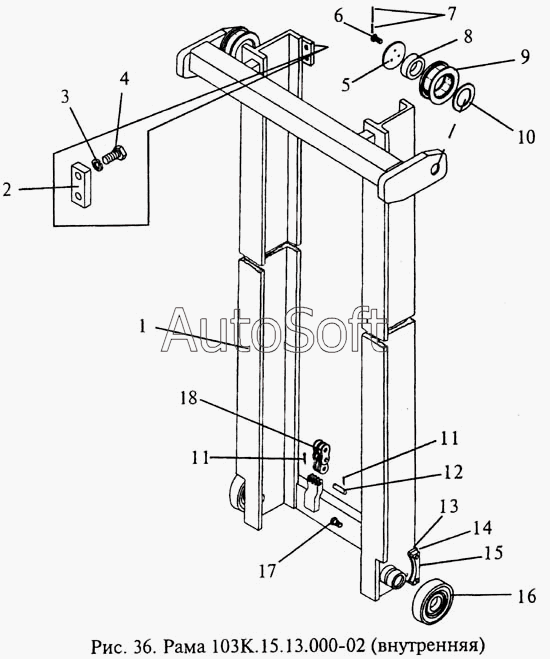

Каталог запасных частей к технике: МЗИК ЭП-103КО. Рама 103К.15.13.000-02 (внутренняя)
9
18
17
16
15
14
13
12
11
11
10
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Рама (внутренняя) | |
| 2 | 1***8 | Упор | |
| 3 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 4 | Б***} | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | |
| 5 | 1***2 | Крышка | |
| 6 | Б***} | Болт 3М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 7 | 1***4 | Стопор | |
| 8 | П***} | Подшипник 4074907 {ГОСТ 4657-82} | |
| 9 | 1***3 | Ролик | |
| 9 | 1***3 | Ролик | |
| 10 | 1***1 | Шайба | |
| 11 | Ш***} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 12 | 1***2 | Ось | |
| 13 | 1***4 | Ограничитель | |
| 14 | 1***6 | Ограничитель | |
| 15 | 1***4 | Ограничитель | |
| 16 | П***} | Подшипник 460807 АС17 {ТУ 37.006.111-81} | |
| 17 | В***} | Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} | |
| 18 | 1***0 | Цепь |
