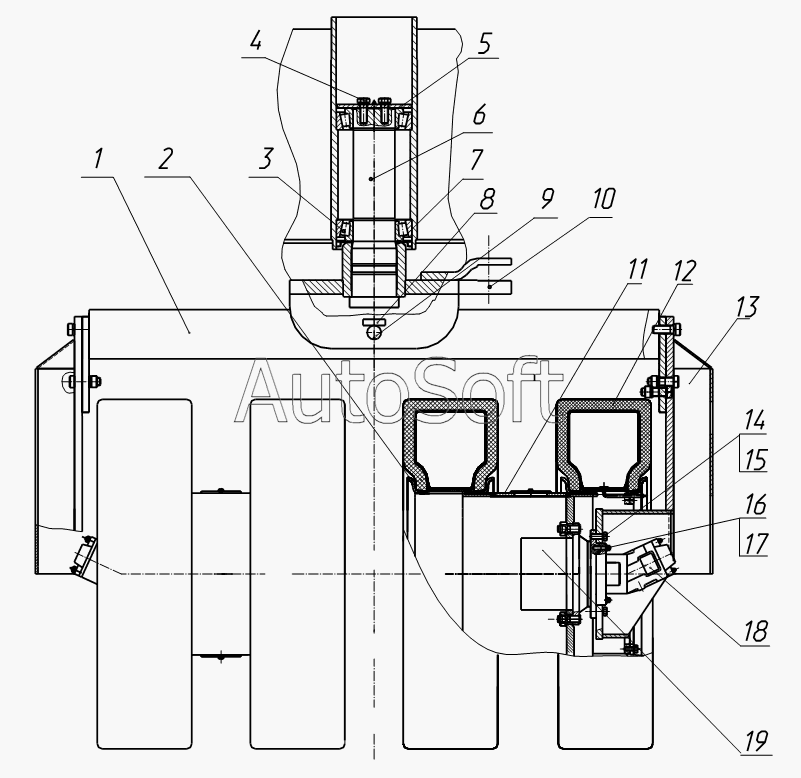

Каталог запасных частей к технике: Раскат ДУ-98, 99, 100 (доп.) (2007). Валец пневмоколесный ДУ-99.283.500-03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Вилка | |
| 2 | Д***0 | Обод | |
| 3 | 7***А | Подшипник 7524А | |
| 4 | Д***1 | Болт | |
| 5 | Д***1 | Шайба | |
| 6 | Д***4 | Шкворень | |
| 7 | Д***0 | Крышка | |
| 8 | Д***3 | Оседержатель | |
| 9 | Д***2 | Палец | |
| 10 | Д***0 | Рычаг | |
| 11 | Д***1 | Обод | |
| 12 | Ф***А | Шина пневмоколесная 11.00-20 мод.Ф- 213А | |
| 13 | Д***0 | Опора | |
| 14 | Д***9 | Болт | |
| 15 | Ш***1 | Шайба 16.65Г.0121 | |
| 16 | Д***2 | Болт | |
| 17 | Ш***1 | Шайба 12.65Г.0121 | |
| 18 | 3***6 | Гидромотор | |
| 19 | B***V | Редуктор планетарный |
