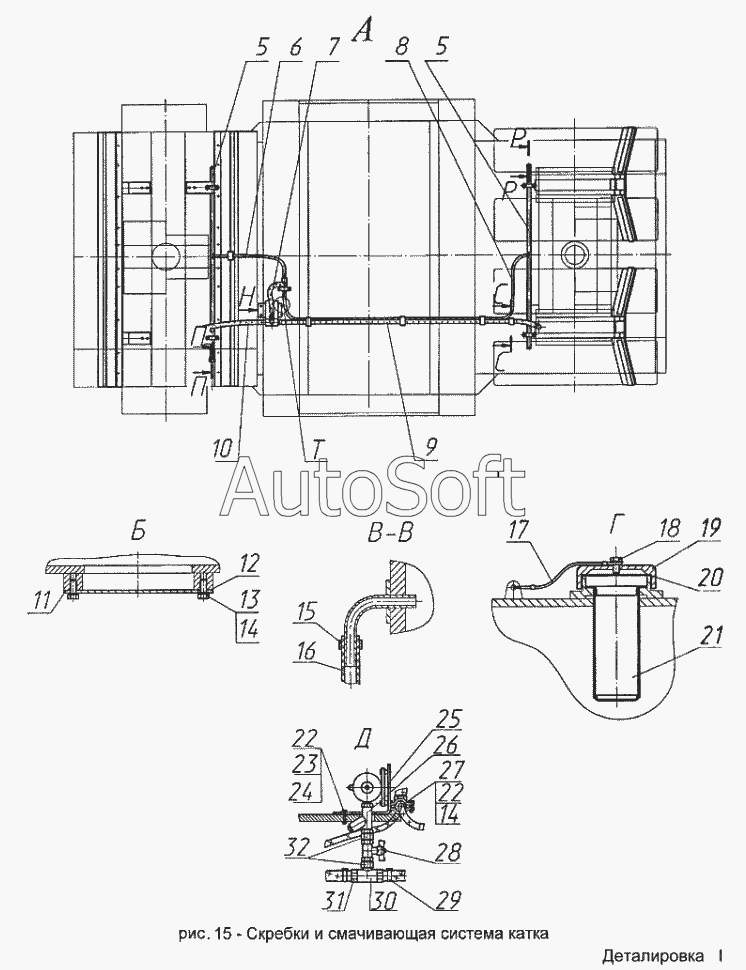

Каталог запасных частей к технике: Раскат ДУ-98 (2003). Скребки и смачивающая система катка
19
32
31
30
29
28
28
27
26
25
24
23
22
22
21
20
5
5
18
17
16
15
14
14
13
12
11
10
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | Д***0 | Труба | |
| 6 | [***] | Рукав 8х15,5-1,0 ГОСТ10362 (L=900мм) | |
| 7 | [***] | Рукав 16х25-1,6 ГОСТ10362 (L=1500мм) | |
| 8 | [***] | Рукав 8х15,5-1,0 ГОСТ10362 (L=2700мм) | |
| 9 | [***] | Рукав 16х15-1,6 ГОСТ10362 (L=2500мм) | |
| 10 | [***] | Рукав 16х15-1,6 ГОСТ10362 (L=900мм) | |
| 11 | Д***3 | Крышка | |
| 12 | Д***6 | Прокладка | |
| 13 | [***] | Болт М8-8gх20.58.019 ГОСТ7798 | |
| 14 | [***] | Шайба 8.65Г.0121 ГОСТ6402 | |
| 15 | [***] | Хомут АВА Nоvа 11-17 | |
| 16 | [***] | Трубка ПВХ Б 8,00х1,8 ТУ2247-320-00208947-2001 (L=260мм) | |
| 17 | Д***0 | Трос (L=270мм) | |
| 18 | Д***2 | Болт | |
| 19 | [***] | Крышка ЭО-3322А.14.00.002 | |
| 20 | Д***а | Прокладка | |
| 21 | Д***0 | Фильтр | |
| 22 | [***] | Болт М8-8gх30.58.019 ГОСТ7798 | |
| 23 | [***] | Гайка М8-7Н.5.019 ГОСТ5927 | |
| 24 | [***] | Шайба А.8.02.Ст3.0121 ГОСТ11371 | |
| 25 | Д***3 | Кронштейн | |
| 26 | [***] | Фильтр сетчатый G1/2 | |
| 27 | Д***1 | Скоба | |
| 28 | [***] | Кран муфтовый 1/2" | |
| 28 | [***] | Кран муфтовый 1/2" | |
| 29 | [***] | Хомут АВА Nоvа 19-28 | |
| 30 | [***] | Тройник 15 ГОСТ8948 | |
| 31 | Д***1 | Штуцер | |
| 32 | [***] | Ниппель 15 ГОСТ8958 |
