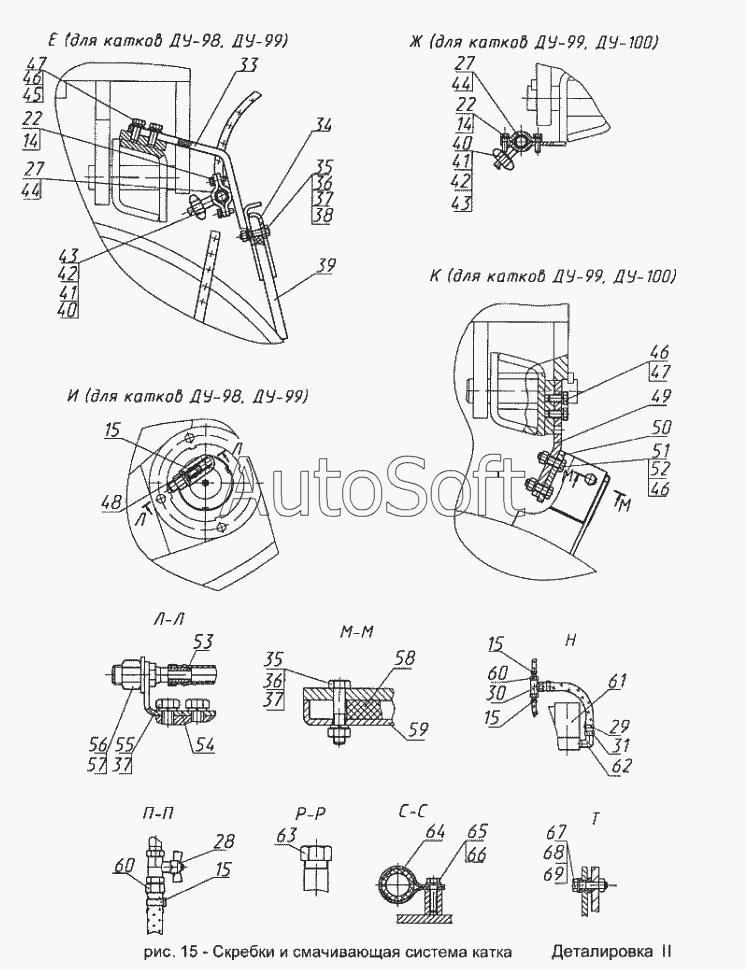

Каталог запасных частей к технике: Раскат ДУ-98 (2003). Скребки и смачивающая система катка
14
14
15
15
15
15
22
22
27
27
28
29
30
31
33
34
35
35
36
36
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
46
46
47
47
48
49
49
50
50
51
51
52
52
53
54
55
56
57
58
59
60
60
60
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | [***] | Шайба 8.65Г.0121 ГОСТ6402 | |
| 15 | [***] | Хомут АВА Nоvа 11-17 | |
| 22 | [***] | Болт М8-8gх30.58.019 ГОСТ7798 | |
| 27 | Д***1 | Скоба | |
| 28 | [***] | Кран муфтовый 1/2" | |
| 29 | [***] | Хомут АВА Nоvа 19-28 | |
| 30 | [***] | Тройник 15 ГОСТ8948 | |
| 31 | Д***1 | Штуцер | |
| 33 | Д***1 | Кронштейн | |
| 34 | Д***1 | Планка | |
| 35 | [***] | Болт М10-8gх50.58.019 ГОСТ7798 | |
| 36 | [***] | Гайка М10-7Н.5.019 ГОСТ5927 | |
| 37 | [***] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 38 | [***] | Шайба А.10.02.Ст3.0121 ГОСТ11371 | |
| 39 | Д***4 | Скребок | |
| 40 | [***] | Кольцо уплотнительное 090.003.53.КА.00.0 | |
| 41 | [***] | Форсунка плоскофакельная 684.448.56.00.00.0 | |
| 42 | [***] | Фильтр 065.265.56. 00.00.1 | |
| 43 | [***] | Гайка байонетная 065.202.56.50. 00.1 | |
| 44 | Д***6 | Прокладка | |
| 45 | [***] | Шайба А.12.02.Ст3.01 21 ГОСТ11371 | |
| 46 | [***] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 47 | [***] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 48 | [***] | Рукав 8х15,5-1,0 (L=1400мм) | |
| 49 | Д***7 | Кронштейн | |
| 49 | Д***7 | Кронштейн | |
| 50 | Д***8 | Кронштейн | |
| 50 | Д***8 | Кронштейн | |
| 51 | [***] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 51 | [***] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 52 | [***] | Гайка М12-7Н.5.019 ГОСТ5927 | |
| 52 | [***] | Гайка М12-7Н.5.019 ГОСТ5927 | |
| 53 | Д***6 | Ниппель | |
| 54 | Д***9 | Кронштейн | |
| 55 | [***] | Болт М10-8gх30.58.019 ГОСТ7798 | |
| 56 | [***] | Гайка М16-7Н.5.019 ГОСТ5927 | |
| 57 | [***] | Шайба А.16.02.Ст3.0121 ГОСТ11371 | |
| 58 | Д***7 | Пластина | |
| 59 | Д***6 | Планка | |
| 60 | Д***8 | Ниппель | |
| 60 | Д***8 | Ниппель | |
| 61 | [***] | Водяной насос SНURflо-8000 12В #243155 | |
| 62 | [***] | Угольник 90-2-15 ГОСТ8946 | |
| 63 | [***] | Колпак 2-15 ГОСТ8962 | |
| 63 | [***] | Колпак 2-15 ГОСТ8962 | |
| 64 | Д***5 | Зажим | |
| 65 | [***] | Болт М6-8gх45.58.019 ГОСТ7798 | |
| 66 | [***] | Шайба 6.65Г.0121 ГОСТ6402 | |
| 67 | [***] | Болт М6-8gх45.58.019 ГОСТ7798 | |
| 68 | [***] | Гайка М6-7Н.5.019 ГОСТ5927 | |
| 69 | [***] | Шайба А.6.02.Ст3.0121 ГОСТ11371 |
