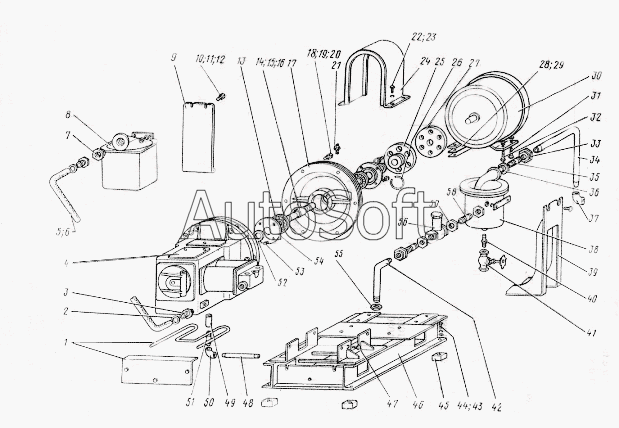

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Установка компрессора ЭК-4
44
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
28
45
46
47
48
49
50
51
52
53
54
55
56
57
58
13
1082.19.100СБ
1
2
3
4
5
6
7
8
9
10
11
12
1080.19.100СБ
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.19.100СБ | 1***Б | Установка компрессора ЭК-4 | |
| 1080.19.101СБ | 1***Б | Вал моторный | |
| 1082.19.100СБ | 1***Б | Установка компрессора ЭК-4 | |
| 1 | 1***Б | Установка электронагревательной трубки | |
| 2 | 0***0 | Хомутик 36 | |
| 3 | Н***1 | Ниппель шланговый Труб. 1 | |
| 4 | К***4 | Компрессор ЭК-4 | |
| 5 | Р***У | Рукав Г(IV)-10-25-У | |
| 6 | 1***Б | Рукав | |
| 7 | Ф***5 | Футорка 40х25 | |
| 8 | Ф***К | Фильтр 1ФК | |
| 9 | 1***Б | Кронштейн | |
| 10 | Б***8 | Болт М 12х40.58 | |
| 11 | Г***4 | Гайка M12.4 | |
| 12 | Ш***Г | Шайба 12 65Г | |
| 13 | 2***9 | Шарикоподшипник ГОСТ 8338-57 | |
| 14 | 1***3 | Вал | |
| 15 | Ш***6 | Шпонка 10х8х36 | |
| 16 | Ш***0 | Шпонка 10х8х50 | |
| 17 | 1***2 | Крышка | |
| 18 | Б***8 | Болт М16х55.58 | |
| 19 | Г***4 | Гайка M16.4 | |
| 20 | Ш***Г | Шайба 16 65Г | |
| 21 | М***8 | Масленка винтовая MB 3/8 | |
| 22 | Б***8 | Болт М10х20.58 | |
| 23 | Ш***Г | Шайба 10 65Г | |
| 24 | 1***Б | Кожух | |
| 25 | 0***9 | Полумуфта МУВП 1-35/2 | |
| 26 | К***0 | Кольцо 60 | |
| 27 | 0***0 | Полумуфта МУВП 1-35 | |
| 28 | 1***7 | Прокладка | |
| 29 | 1***8 | Прокладка | |
| 30 | А***4 | Электродвигатель асинхронный трехфазный исполнения Щ2 220/380 в, 4,5 квт | |
| 31 | Б***8 | Болт М16х70.58 | |
| 32 | Б***8 | Болт M16х60.58 | |
| 33 | 0***0 | Гайка к труб. 1 | |
| 34 | 1***1 | Колено | |
| 35 | Н***5 | Ниппель 25 | |
| 36 | Ф***5 | Футорка 32х25 | |
| 37 | У***0 | Угольник 20 | |
| 38 | М***Т | Маслоотделитель Э 120/Т | |
| 39 | 1***Б | Кронштейн | |
| 40 | Н***5 | Ниппель 15 | |
| 41 | В***. | Вентиль запорный 15кч18бр. | |
| 42 | 1***2 | Колено | |
| 43 | Б***8 | Болт М16х40.58 | |
| 44 | Ш***0 | Шайба 16.010 | |
| 45 | 1***6 | Бойка | |
| 46 | 1***Б | Постамент | |
| 47 | Б***8 | Болт M16х30.58 | |
| 48 | 1***0 | Труба | |
| 49 | М***2 | Муфта К Труб. 1/2 | |
| 50 | У***6 | Угольник 16 | |
| 51 | Н***5 | Ниппель К Труб. 1/2х45 | |
| 52 | К***7 | Кольцо СТ 55-41-7 | |
| 53 | Б***8 | Болт 3 М8х20.58 | |
| 54 | 1***4 | Крышка | |
| 55 | К***5 | Контргайка 25 | |
| 56 | О***А | Обратный клапан 1 1/4 Э 155А | |
| 57 | К***2 | Контргайка 32 | |
| 58 | 1***3 | Труба |
