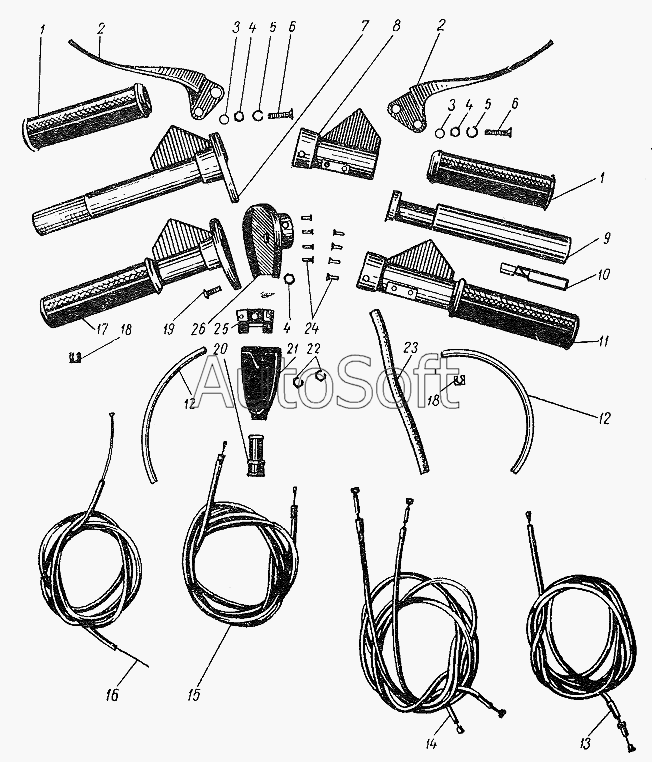

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка" (1985). Управление газом, передним тормозом, сцеплением и переключением передач
14
26
25
24
23
22
21
20
19
18
18
17
16
15
1
1
13
12
12
11
10
9
8
7
6
6
5
5
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Ручка | |
| 2 | 8***3 | Рычаг | |
| 3 | 8***6 | Втулка распорная | |
| 4 | 8***8 | Гайка специальная | |
| 5 | Ш***ц | Шайба пружинная 6 | |
| 6 | В***х | Винт М6х20 | |
| 7 | с***1 | Трубка ручки переключения в сборе | |
| 8 | с***7 | Кронштейн ручного тормоза в сборе | |
| 9 | с***1 | Трубка ручки газа в сборе | |
| 10 | 8***0 | Вкладыш подвижной | |
| 11 | с***1 | Ручка газа в сборе | |
| 12 | 8***7 | Трубка L = 300 мм | |
| 13 | с***1 | Трос сцепления в сборе | |
| 14 | с***1 | Трос переключения в сборе | |
| 15 | с***0 | Трос газа в сборе | |
| 16 | с***6 | Трос переднего тормоза в сборе | |
| 17 | с***2 | Ручка переключения в сборе | |
| 18 | 8***3 | Сухарь наконечника | |
| 19 | В***Х | Винт М6х15 | |
| 20 | 8***1 | Муфта резиновая | |
| 21 | 8***1 | Чехол | |
| 22 | 8***6 | Гайка М6, разрезная | |
| 23 | 8***1 | Трубка | |
| 24 | В***х | Винт М5х10 | |
| 25 | 8***9 | Корпус упоров оболочек тросов | |
| 26 | с***8 | Кожух в сборе |
