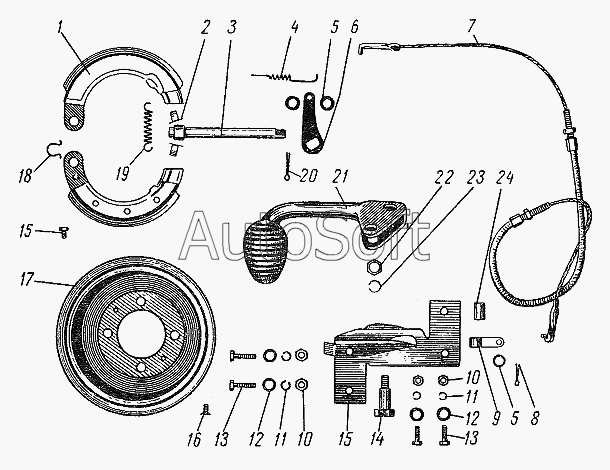

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка" (1985). Детали тормозного устройства и управление задним тормозом
13
13
24
23
22
21
20
19
18
17
16
15
15
14
1
12
12
11
11
10
10
9
8
7
6
5
5
4
3
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***1 | Колодка тормозная в сборе | |
| 3 | 0***0 | Кулачок заднего тормоза | |
| 4 | 0***1 | Пружина | |
| 5 | Ш***ц | Шайба штампованная 5 | |
| 6 | с***7 | Рычаг кулачка в сборе | |
| 7 | с***0 | Трос заднего тормоза в сборе | |
| 8 | Ш***ц | Шплинт разводной 1,5х12 | |
| 9 | 0***8 | Хомутик | |
| 9 | 3***2 | Наконечник тормозных колодок | |
| 10 | Г***ц | Гайка М6 | |
| 11 | Ш***ц | Шайба пружинная 8 | |
| 12 | Ш***ц | Шайба штампованная 6 | |
| 13 | В***х | Винт М6х15 | |
| 14 | 0***6 | Болт специальный | |
| 15 | 0***5 | Кронштейн | |
| 16 | В***ц | Винт М4х6 | |
| 17 | с***5 | Тормозной барабан заднего колеса в сборе | |
| 18 | 3***7 | Кольцо стопорное | |
| 19 | 3***3 | Пружина тормозных колодок | |
| 20 | Ш***ц | Шплинт разводной 2х20 | |
| 21 | с***1 | Рычаг в сборе | |
| 22 | Г***ц | Гайка М8 | |
| 23 | Ш***ц | Шайба пружинная 8 | |
| 24 | 0***9 | Ось |
