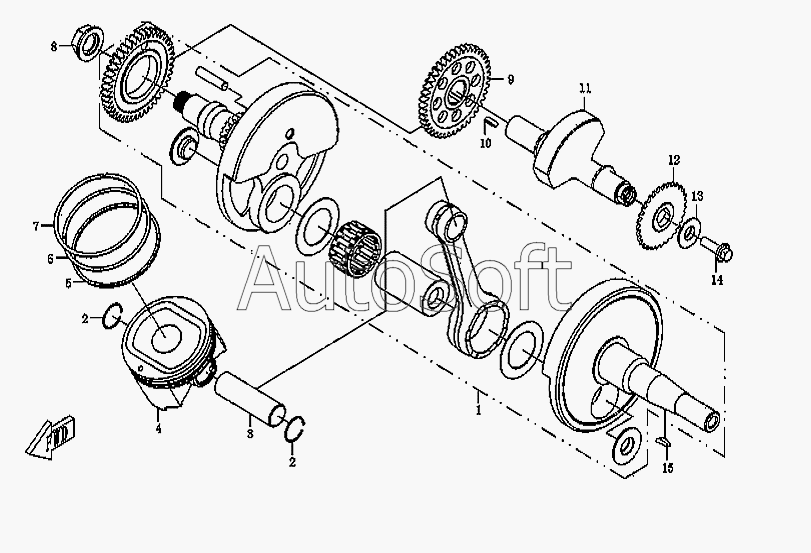

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Коленвал, поршень, балансирный вал
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Коленвал в сборе | |
| 2 | C***3 | Кольцо стопорное поршневого пальца | |
| 3 | C***2 | Палец поршневой | |
| 4 | C***4 | Поршень | |
| 5 | C***0 | Кольцо маслосъемное | |
| 6 | C***5 | 2-е кольцо | |
| 7 | C***6 | Кольцо компрессионное | |
| 8 | C***1 | Гайка М8х1,5 левая | |
| 9 | C***2 | Шестерня привода балансировочного вала | |
| 10 | C***3 | Шпонка | |
| 11 | C***1 | Вал балансировочный | |
| 12 | C***4 | Звездочка вала балансировочного | |
| 13 | C***6 | Шайба 10,2х28х2 | |
| 14 | [***] | Болт М10х25 GB5783 | |
| 15 | 1***6 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
